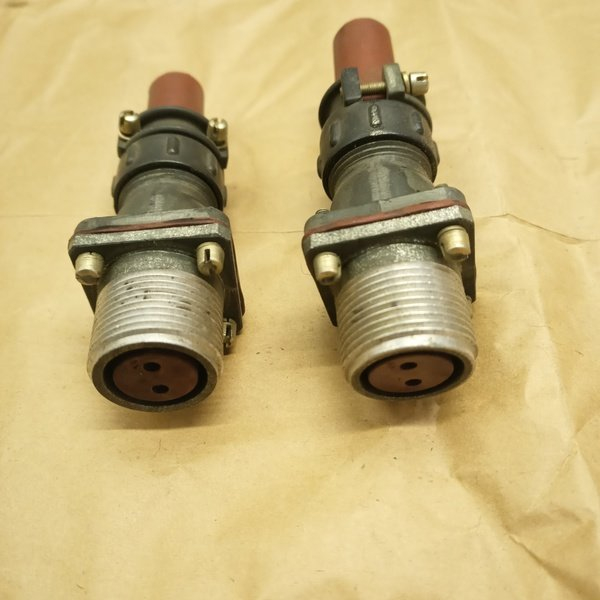

2РТП23ЭГ1-АН «5»

Цена:

1400 ₽

Технические характеристики

2РТП23ЭГ1-АН

2РТП23ЭГ1-АН — это цилиндрический герметичный разъём серии 2РТ(А), предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он относится к разъёмам общего назначения с повышенной надёжностью, используемым в различных промышленных и специальных устройствах.

Основные характеристики

Разъём имеет условный размер корпуса, соответствующий серии 2РТ, и конструкцию с приборной частью (П — панельная установка). Он выдерживает рабочее напряжение до 700 В и обеспечивает токовую нагрузку на контакт до 20–40 А в зависимости от диаметра контактов (1,5–5,5 мм).

Сопротивление контактов минимально: не более 0,0025 Ом для 1,5 мм и до 0,0003 Ом для 5,5 мм, материал контактов — серебро для отличной проводимости.

Условия эксплуатации

Подходит для вибрационных нагрузок: синусоидальная вибрация до 30 g (300 м/с²) в диапазоне 1–5000 Гц, а также множество циклов сочленения-расчленения — до 500.

Сопротивление изоляции не менее 1000–5000 МОм, частота работы до 3 МГц, наработка свыше 1000 часов.

Маркировка и исполнение

Обозначение расшифровывается как: 2РТ — тип, число (например, 23) — количество контактов или размер, П — приборная вилка/розетка, ЭГ1 — эластичная уплотнительная группа 1-го типа, А — модификация, Н — нормальные условия.

Такие разъёмы применяются в аппаратуре, требующей герметичности и устойчивости к внешним воздействиям.

Описание

Назначение разъёма 2РТП23ЭГ1-АН

2РТП23ЭГ1-АН — это цилиндрический герметичный разъём серии 2РТ(А), предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к разъёмам общего назначения с повышенной надёжностью и применяется в промышленных и специальных устройствах, где требуется стабильный электрический контакт в условиях внешних воздействий.

Индекс «П» в обозначении указывает на приборную часть, то есть на панельную установку разъёма. Благодаря герметичному исполнению изделие подходит для аппаратуры, к которой предъявляются требования по защите от проникновения влаги и загрязнений.

Расшифровка обозначения

2РТ — тип разъёма;
23 — число контактов или условный размер корпуса;
П — приборная вилка или розетка панельной установки;
ЭГ1 — эластичная уплотнительная группа первого типа;
А — модификация;
Н — исполнение для нормальных условий.

Подтверждённые технические характеристики

Разъём имеет условный размер корпуса, соответствующий серии 2РТ, и рассчитан на рабочее напряжение до 700 В. Токовая нагрузка на контакт составляет от 20 до 40 А в зависимости от диаметра контактов, который лежит в пределах от 1,5 до 5,5 мм.

Контактное сопротивление минимально и зависит от диаметра контакта: не более 0,0025 Ом для контактов диаметром 1,5 мм и вплоть до 0,0003 Ом для контактов диаметром 5,5 мм. Материал контактов — серебро, что обеспечивает высокую проводимость и стабильность соединения.

Сопротивление изоляции составляет от 1000 до 5000 МОм. Рабочая частота достигает 3 МГц, а наработка превышает 1000 часов. Ресурс по циклам сочленения и расчленения — до 500 подключений.

Условия эксплуатации

Синусоидальная вибрация с ускорением до 30 g (300 м/с²) в диапазоне частот от 1 до 5000 Гц;
До 500 циклов сочленения и расчленения;
Сопротивление изоляции не менее 1000 МОм;
Рабочая частота до 3 МГц;
Наработка свыше 1000 часов.

Применение и особенности конструкции

Разъёмы серии 2РТ(А) востребованы в аппаратуре, требующей герметичности и устойчивости к внешним воздействиям. Исполнение с эластичной уплотнительной группой первого типа обеспечивает защиту контактной группы от воздействия среды, а серебряное покрытие контактов поддерживает низкое переходное сопротивление при длительной эксплуатации.

Приборная часть панельной установки позволяет монтировать разъём непосредственно на корпус устройства, что удобно при компоновке блоков радиоэлектронной аппаратуры. Сочетание высокой токовой нагрузки, широкого диапазона рабочих напряжений и стойкости к вибрации делает модель применимой как в промышленных системах, так и в специальных устройствах, где важна надёжность соединения.

Ключевые преимущества

Герметичная конструкция с эластичной уплотнительной группой первого типа.
Серебряные контакты с низким сопротивлением.
Высокая токовая нагрузка на контакт — от 20 до 40 А.
Стойкость к синусоидальной вибрации до 30 g в диапазоне от 1 до 5000 Гц.
Значительный ресурс — до 500 циклов сочленения и расчленения.

Приёмка

Для данного исполнения указана приёмка «5». Это подтверждает, что изделие прошло соответствующий контроль качества и соответствует заявленным требованиям по надёжности и параметрам работы.

Перед применением следует учитывать диаметр контактов и соответствующую ему токовую нагрузку, а также условия эксплуатации конкретного устройства. Разъём 2РТП23ЭГ1-АН предназначен для соединения электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры и полностью соответствует описанным выше характеристикам.
