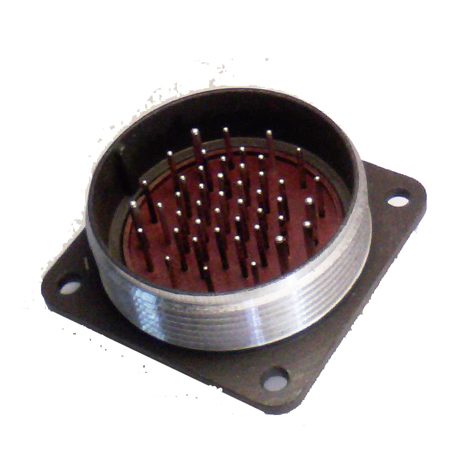

2РТП23ЭГ1-А — это приборная розетка цилиндрического электрического соединителя серии 2РТ(А), предназначенная для надежного соединения в электрических цепях переменного и постоянного тока. Она используется в радиоэлектронной аппаратуре, промышленных системах и оборудовании, где важна устойчивость к вибрациям и механическим нагрузкам.

Технические характеристики

Разъем имеет условный размер корпуса 55 и 23 контакта, с конструкцией без патрубка (П), для экранированного кабеля (Э) и гнездом (Г) в приборной части. Максимальная токовая нагрузка на контакт зависит от диаметра: до 9 А (Ø1,5 мм), 22 А (Ø2,5 мм), 45 А (Ø3,5 мм), 90 А (Ø5,5 мм), с общей нагрузкой до 503 А. Рабочий диапазон — напряжение до 850 В, сопротивление изоляции не менее 5000 МОм, материал контактов — серебро или никель.

Маркировка и конструкция

Обозначение расшифровывается как: 2РТ — тип (теплостойкий цилиндрический), 55 — размер корпуса, П — без патрубка, 23 — число контактов, Э — экранированный кабель, Г — розетка, 1 — сочетание контактов, А — модификация. Тип — негерметичный, климатическое исполнение УХЛ, с ресурсом 500 сочленений-расчленений и наработкой не менее 1000 часов.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с² (30g), подходит для внутреннего монтажа в аппаратуре. Он поляризован одношпоночной системой и предназначен для токов частотой до 3 МГц в схожих сериях.
