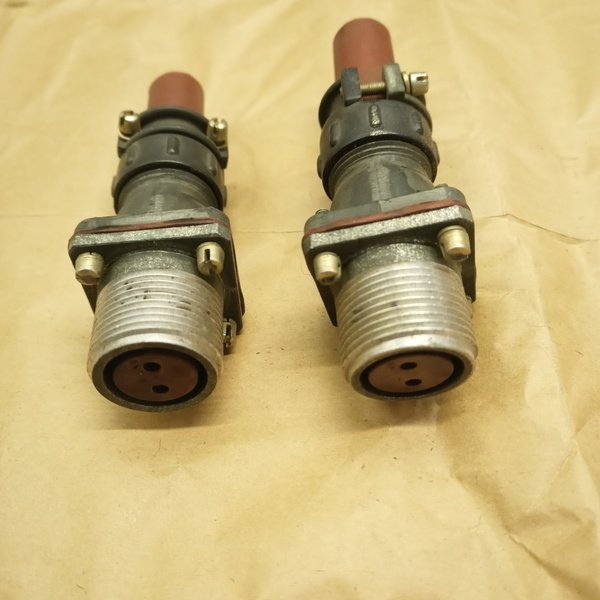

Назначение соединителя 2РТП23ЭГ1 «5»

2РТП23ЭГ1 «5» — цилиндрический электрический разъём (соединитель) серии 2РТ, предназначенный для надёжного соединения электрических цепей в промышленных и технических системах. Изделие применяется в цепях переменного и постоянного тока и рассчитано на работу в нормальных климатических условиях.

По конструкции это приборная розетка негерметичного типа, климатическое исполнение УХЛ. Такое исполнение предполагает эксплуатацию в умеренном и холодном климате в закрытых помещениях, где отсутствует прямое воздействие влаги и агрессивных сред.

Основные технические характеристики

Разъём имеет 23 контакта различного диаметра, что позволяет коммутировать в одном соединителе цепи с разной токовой нагрузкой. Распределение контактов по диаметрам приведено ниже.

• 16 контактов диаметром 1,5 мм — максимальный ток до 9 А, сопротивление контакта не более 2,5 мОм.
• 2 контакта диаметром 2,5 мм — максимальный ток до 22 А, сопротивление контакта не более 1 мОм.
• 3 контакта диаметром 3,5 мм — максимальный ток до 45 А, сопротивление контакта не более 0,75 мОм.
• 2 контакта диаметром 5,5 мм — максимальный ток до 90 А, сопротивление контакта не более 0,3 мОм.

Суммарная токовая нагрузка на разъём достигает 503 А. Рабочее напряжение — до 850 В, сопротивление изоляции — не менее 5000 МОм. Материал контактов — серебро или никель.

Расшифровка маркировки

Обозначение 2РТП23ЭГ1 читается по позициям: 2РТ — тип соединителя; 55 — размер корпуса; П — приборная часть без патрубка; 23 — количество контактов; Э — гайка для экранированного кабеля; Г — розетка; 1 — сочетание контактов. Цифра «5» в названии товара относится к приёмке «5».

Условия эксплуатации и надёжность

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30 g). Ресурс по количеству сочленений — до 500 циклов, наработка — не менее 1000 часов.

1. Вибрационные нагрузки: синусоидальная вибрация 1–5000 Гц, ускорение до 300 м/с².
2. Количество сочленений: до 500 циклов.
3. Наработка: не менее 1000 часов.
4. Климатическое исполнение: УХЛ, негерметичное исполнение.

Применение

Благодаря сочетанию контактов разного диаметра 2РТП23ЭГ1 «5» подходит для подключения как слаботочных цепей управления и сигнализации, так и силовых цепей с высоким током потребления. Наличие гайки для экранированного кабеля позволяет использовать разъём в схемах, где требуется экранирование кабельной линии.

Изделие востребовано в промышленном оборудовании, измерительных и испытательных стендах, системах автоматики и других технических устройствах, где необходим многоразовый разъёмный контакт с нормированными электрическими параметрами и устойчивостью к вибрации.

Приёмка

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям по данному виду приёмки.
