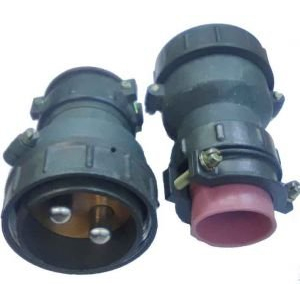

2РТБ48КПН26Ш28В

Цена:

3800 ₽

Технические характеристики

2РТБ48КПН26Ш28В

2РТТ48КПН26Ш28В — это цилиндрический низкочастотный разъём серии 2РТТ, предназначенный для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов при напряжении до 850 В. Он относится к кабельным вилкам с прямым патрубком, всеклиматическим исполнением и рассчитан на жёсткие условия эксплуатации.

Основные характеристики

Это кабельная вилка с 26 контактами, условным размером корпуса 48, монтажом путём пайки и резьбовой фиксацией соединения. Рабочий ток на контакт варьируется от 0,15 до 2,5 А в зависимости от сечения, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Соединитель выдерживает температуру от -60 до +100 °C (смена до +180 °C), синусоидальную вибрацию 1–10000 Гц с ускорением до 100 м/с², механические удары до 10000 м/с² и пониженное давление до 1,3·10⁻⁴ Па. Срок службы — до 1000 часов наработки, 500 циклов соединений.

Расшифровка обозначения

2РТТ — серия соединителей.
48 — размер корпуса.
К — кабельный корпус.
П — прямой патрубок.
Н — для неэкранированного кабеля (или аналогичный вариант).
26 — количество контактов.
Ш — штыревые контакты.
28В — конкретное исполнение с всеклиматической защитой.

Применение

Используется в приборных системах, промышленной электронике и оборудовании, где требуется надёжное пылевлагозащищённое соединение в объёмном монтаже, включая авиацию и военную технику.

Описание

Назначение разъёма 2РТБ48КПН26Ш28В

2РТБ48КПН26Ш28В — цилиндрический низкочастотный соединитель, относящийся к серии 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также импульсных сигналов при рабочем напряжении до 850 В. По исполнению это кабельная вилка с прямым патрубком, выполненная во всеклиматическом варианте и рассчитанная на эксплуатацию в жёстких условиях.

Разъём применяется там, где требуется надёжное пылевлагозащищённое соединение при объёмном монтаже: в приборных системах, промышленной электронике, авиационной и военной технике, а также в прочем оборудовании с повышенными требованиями к стойкости к внешним воздействиям.

Подтверждённые особенности и технические характеристики

Конструкция соединителя включает 26 контактов, условный размер корпуса 48, монтаж выполняется пайкой, а соединение фиксируется резьбой. Ниже приведены основные параметры изделия.

Тип: кабельная вилка с прямым патрубком.
Серия: 2РТТ.
Условный размер корпуса: 48.
Число контактов: 26.
Тип контактов: штыревые.
Способ монтажа: пайка.
Фиксация соединения: резьбовая.
Рабочее напряжение: до 850 В.
Рабочая частота: до 3 МГц (постоянный ток, переменный ток, импульсные сигналы).
Рабочий ток на контакт: от 0,15 до 2,5 А в зависимости от сечения провода.
Сопротивление изоляции: не менее 5000 МОм.
Исполнение: всеклиматическое.

Условия эксплуатации

Соединитель выдерживает воздействие температур от минус 60 до плюс 100 градусов Цельсия, а также кратковременную смену температуры до плюс 180 градусов Цельсия. Устойчив к синусоидальной вибрации в диапазоне от 1 до 10000 Гц с ускорением до 100 метров на секунду в квадрате, к механическим ударам с ускорением до 10000 метров на секунду в квадрате и к пониженному атмосферному давлению до 1,3 умножить на 10 в минус четвёртой степени Паскаля.

Заявленный срок службы — до 1000 часов наработки и 500 циклов сочленения-расчленения.

Расшифровка обозначения

Маркировка 2РТБ48КПН26Ш28В построена по позиционному принципу и описывает ключевые признаки исполнения.

2РТТ — обозначение серии соединителей (в маркировке товара указана как 2РТБ).
48 — условный размер корпуса.
К — кабельный корпус.
П — прямой патрубок.
Н — исполнение для неэкранированного кабеля или аналогичный вариант.
26 — количество контактов.
Ш — штыревые контакты.
28В — конкретное исполнение с всеклиматической защитой.

Применение и совместимость

Разъём 2РТБ48КПН26Ш28В востребован в составе приборных комплексов, промышленной электроники и специализированного оборудования. Он обеспечивает надёжное соединение при объёмном монтаже, в том числе в авиационной и военной технике, где важны стойкость к вибрации, ударам, перепадам температур и пониженному давлению.

Для монтажа применяется пайка проводников к штыревым контактам, а механическая фиксация ответной части выполняется за счёт резьбового соединения. Всеклиматическое исполнение и высокое сопротивление изоляции (не менее 5000 МОм) позволяют использовать изделие в цепях с напряжением до 850 В и сигналами с частотой до 3 МГц.

Артикул позиции — 4928, категория — 2РТБ. Сведения о производителе, комплектации, сертификатах и гарантии в предоставленных данных отсутствуют.
