2РТБ48Б26Г29В: надежный разъем для промышленного и специального оборудования

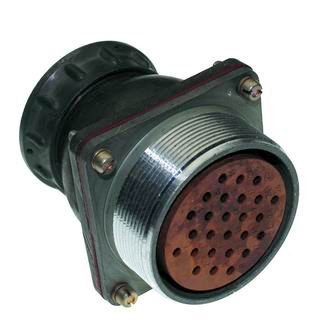

2РТБ48Б26Г29В — многоконтактный цилиндрический электрический разъем, предназначенный для создания надежных разъемных соединений в цепях питания, управления, сигнализации и передачи данных. Такие соединители применяются в оборудовании, где особенно важны механическая прочность, стабильность контакта и устойчивость к внешним воздействиям.

Разъемы серии 2РТБ широко используются в промышленной автоматике, приборостроении, транспортной технике, системах связи, испытательных комплексах и специальной аппаратуре. Исполнение 2РТБ48Б26Г29В подходит для построения многоконтактных кабельных соединений с четко заданной схемой расположения контактов.

Расшифровка обозначения 2РТБ48Б26Г29В

Маркировка разъема содержит основные сведения о его конструктивном исполнении:

• 2РТБ — серия цилиндрических электрических соединителей с байонетным принципом сочленения.

• 48 — условный типоразмер корпуса, определяющий габариты и применяемую контактную вставку.

• Б — конструктивное исполнение корпуса в рамках серии.

• 26 — номер контактной вставки, задающий количество, тип и геометрию расположения контактов.

• Г — вариант исполнения, связанный с конструкцией соединительной части или способом монтажа.

• 29 — угол ориентации ключа, обеспечивающий правильное взаимное положение вилки и розетки при соединении.

• В — исполнение по климатическим, защитным или другим нормативным признакам, предусмотренным документацией на конкретную серию.

Точные электрические параметры, число рабочих контактов, допустимый ток и напряжение необходимо подтверждать по паспорту, техническим условиям и схеме контактов именно для данного исполнения.

Конструктивные особенности

Разъем 2РТБ48Б26Г29В относится к категории соединителей, рассчитанных на эксплуатацию в условиях повышенных требований к надежности. Цилиндрический корпус помогает защитить контактную группу от механических повреждений, а байонетное соединение обеспечивает быстрое и фиксированное сочленение частей разъема.

К характерным особенностям относятся:

• прочный металлический корпус;

• надежная фиксация при соединении;

• многоконтактная вставка для сложных электрических цепей;

• ключевая поляризация, исключающая ошибочное подключение;

• возможность применения в составе кабельных жгутов;

• устойчивость соединения к вибрации и повторным циклам стыковки;

• удобство обслуживания и замены отдельных элементов кабельной системы.

Ориентация ключа 29 имеет практическое значение в многоканальных установках. Если рядом используются разъемы одинакового типоразмера, но с разной электрической распайкой, различное положение ключа снижает риск ошибочного соединения несовместимых цепей.

Где применяется разъем

2РТБ48Б26Г29В может использоваться в системах, где требуется одновременно передавать несколько силовых, управляющих или сигнальных линий через единый разъемный интерфейс. Это упрощает монтаж, сокращает число отдельных соединений и повышает ремонтопригодность оборудования.

Типичные области применения:

• шкафы управления и распределительные устройства;

• промышленные станки и автоматизированные линии;

• контрольно-измерительная аппаратура;

• транспортное и подвижное оборудование;

• системы телемеханики и связи;

• испытательные стенды;

• кабельные сборки для приборов и модулей;

• оборудование с повышенными требованиями к вибрационной стойкости.

В составе жгута такой соединитель позволяет быстро отсоединять отдельный блок, прибор или узел для диагностики, ремонта и регламентного обслуживания без разборки всей кабельной трассы.

На что обратить внимание при подборе

При выборе ответной части и подготовке кабельной сборки для 2РТБ48Б26Г29В важно сверять не только типоразмер корпуса. Даже внешне похожие соединители могут отличаться по контактной вставке, поляризации, исполнению корпуса и способу монтажа.

Перед применением следует проверить:

• соответствие серии и типа ответного соединителя;

• номер контактной вставки — 26 ;

• положение направляющего ключа — 29 ;

• назначение и количество контактов;

• допустимые токовые нагрузки по каждому контакту;

• рабочее напряжение и требования к электрической изоляции;

• сечение и тип подключаемого кабеля;

• условия окружающей среды: температура, влажность, вибрация, пыль;

• способ экранирования кабеля, если в цепях присутствуют чувствительные сигналы;

• схему нумерации контактов и распайки.

Особое внимание необходимо уделять распайке. До подключения следует сопоставить маркировку контактов на вставке с принципиальной схемой оборудования. Ошибки при коммутации силовых и сигнальных цепей способны привести к некорректной работе устройства или повреждению подключаемых модулей.

Монтаж и эксплуатация

Качественная сборка разъема начинается с правильной подготовки кабеля: снятия оболочки на требуемую длину, аккуратной зачистки жил, подбора подходящего метода присоединения контактов и контроля изоляции. Жилы не должны испытывать натяжение после установки разъема, а кабельный ввод должен обеспечивать механическую разгрузку.

При эксплуатации рекомендуется:

• соединять разъем без чрезмерного усилия и перекосов;

• контролировать совпадение ключа перед стыковкой;

• не допускать загрязнения контактной части;

• периодически осматривать корпус, фиксатор и кабельный ввод;

• проверять отсутствие ослабления контактов при вибрационной нагрузке;

• защищать разъем от попадания влаги и агрессивных сред, если конкретное исполнение не рассчитано на такую эксплуатацию;

• выполнять электрический контроль жгута после монтажа и после ремонтных работ.

Итог

Разъем 2РТБ48Б26Г29В представляет собой специализированное многоконтактное решение для надежного соединения электрических цепей в промышленной, измерительной и специальной аппаратуре. Ключевыми параметрами при его применении являются типоразмер 48, контактная вставка 26, ориентация ключа 29 и точное соответствие ответной части.

Грамотный подбор, соблюдение схемы распайки и аккуратный монтаж позволяют использовать 2РТБ48Б26Г29В в составе долговечных кабельных систем, устойчивых к интенсивной эксплуатации, вибрациям и регулярным циклам подключения.
