| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
49262РТБ48Б26Г29В |  | ПОД ЗАКАЗ | 3250 ₽ | |||||
49272РТБ48Б26Ш29В |  | ПОД ЗАКАЗ | 3250 ₽ | |||||

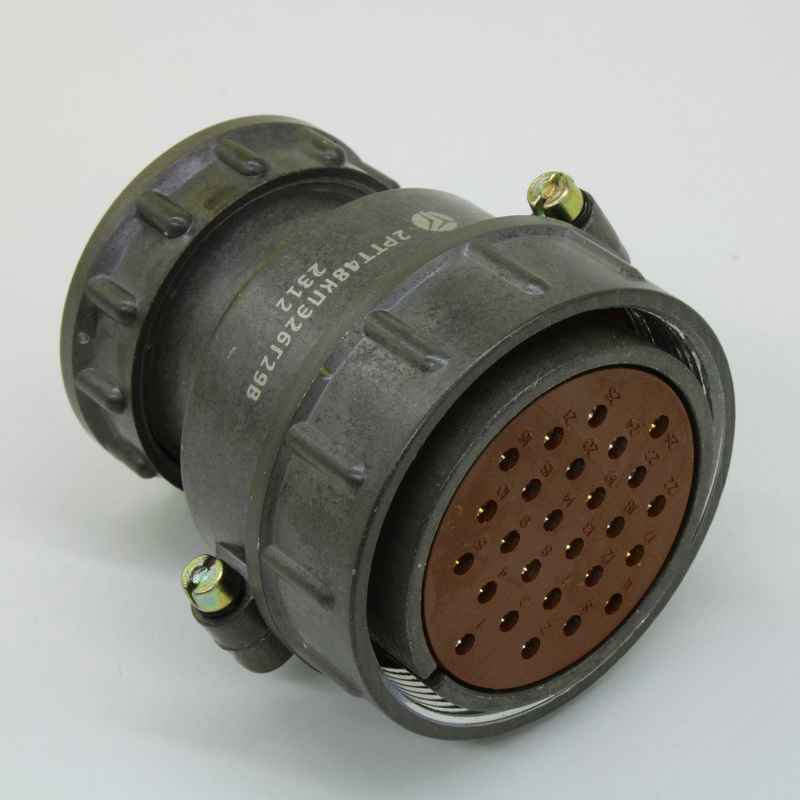

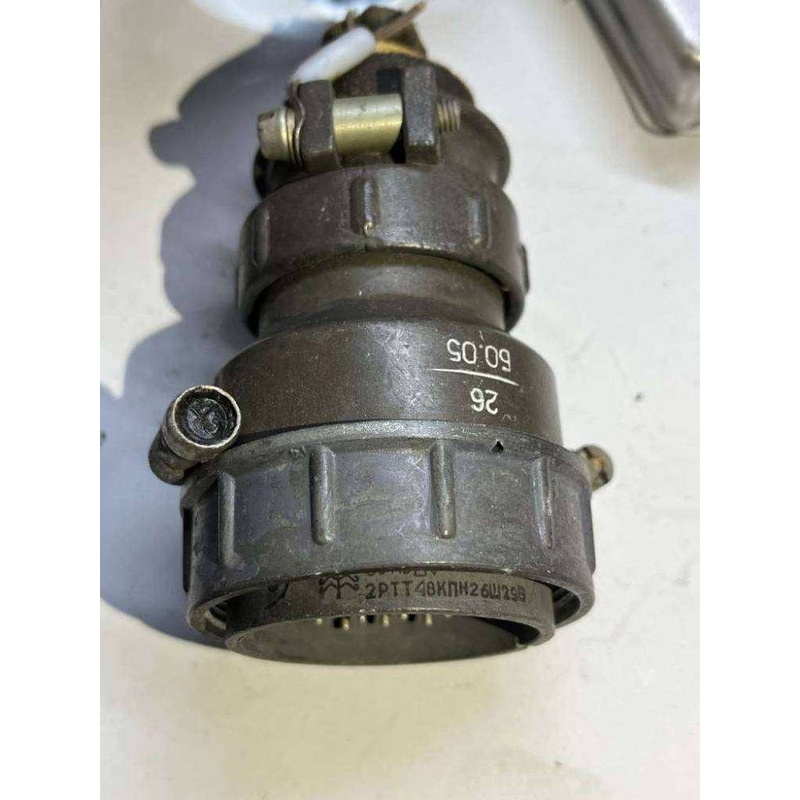

49282РТБ48КПН26Ш28В |  | ПОД ЗАКАЗ | 3800 ₽ | |||||
49292РТБ48Н26Г29В |  | ПОД ЗАКАЗ | 3250 ₽ |
Соединители 2РТБ— это цилиндрические быстроразъёмные электрические соединители нормальных габаритов с байонетным замком, предназначенные для объёмного монтажа в электротехнической и радиотехнической аппаратуре.
Основное назначение
Применяются для работы в электрических цепях постоянного и переменного тока частотой до 3 МГцпри напряжении до 700 В(максимальное рабочее напряжение постоянного тока). Используются в шкафах НКУ, релейной защите, станочных электроприводах и другой аппаратуре общего назначения.
Ключевые конструктивные особенности
| Параметр | Характеристика |
|---|---|
| Сочленение | Байонетное (рессбовое байонетное) — обеспечивает быстрое соединение/разъединение |
| Климатическое исполнение | Всекелиматическое В(УХЛ), работает от –60°С до +100°С |
| Покрытие контактов | Серебро |
| Метод монтажа | Пайка и обжим (съёмные контакты с обжимом провода) |
| Степень защиты | IP52 (пылевлагозащищённые) |
Типоразмеры и количество контактов
Выпускаются двух видов:
Ø48 мм— на 20 и 26 контактов
Ø20 мм— на 2, 3, 4 и 5 контактов
Варианты исполнения
Соединители имеют различные модификации по обозначению 2РТБ 20(48) Б(К) Н(Э) 2(3,4,5,20,26) Г(Ш) 28 В:
Б— блочный (приборный) корпус, К— кабельный корпус
Н— для неэкранированного кабеля, Э— для экранированного кабеля
Ш— вилка (штырь), Г— розетка (гнездо)
Преимущества
Быстрота и удобство механического соединения/разъединения цепей
Отсутствие «заклинивания» из-за загрязнения или коррозии (в сравнении с резьбовым замком)
Удобство монтажа проводов методом обжима
Гайка и втулка новой конструкции для плотного обжима кабеля
Технические характеристики эксплуатации
Вибрация: 1–1000 Гц, ускорение до 100 м/с² (10g)
Одиночный удар: до 10000 м/с² (1000g)
