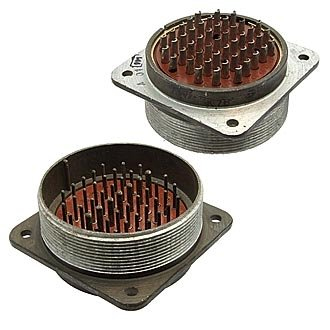

2РТ60У47НШ2-А Роз.

2РТ60У47НШ2-А — это кабельная розетка серии 2РТ, цилиндрический разъём нормальных габаритов для внутреннего объёмного монтажа, с резьбовым сочленением и неэкранированным кабельным вводом. По назначению он относится к соединителям общего назначения в радиоэлектронной и радиотехнической аппаратуре.

Основные признаки

• Типоразмер корпуса: 60.

• Количество контактов: 47, из них 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.

• Конструктивное исполнение: кабельная часть, угловой патрубок.

• Вид соединения: резьбовой, с фиксацией гайкой и корпусом.

• Материал контактов: серебро или никель в зависимости от исполнения.

Электрические параметры

Для этой серии указывают максимальное рабочее напряжение до 700 В, а также токовую нагрузку на одиночный контакт до 7 А для контактов 1,5 мм и до 17 А для контактов 2,5 мм. Сопротивление контакта зависит от покрытия и диаметра контакта; для серебряных контактов оно ниже, чем для никелевых. Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

Условия эксплуатации

Разъём рассчитан на работу в климатическом исполнении УХЛ и выдерживает температуры примерно от -60 °C до +100 °C. Также для него приводят стойкость к вибрации, одиночным и многократным ударам, а минимальный ресурс составляет 500 сочленений-расчленений при минимальной наработке 1000 часов. Срок сохраняемости указывается до 20 лет.

Что важно при выборе

Обозначение НШ2-А обычно указывает на конкретное сочетание конструктивных признаков, включая тип кабельной части и вариант контактов. На практике при подборе важно сверять не только число контактов, но и диаметр силовых контактов, исполнение патрубка, климатическое исполнение и схему сочленения с ответной частью. Для совместимости имеет значение, что серия 2РТ относится к цилиндрическим соединителям с резьбовым запиранием и металлическим корпусом.

Коротко по назначению

Если говорить совсем кратко, это прочная многоконтактная кабельная розетка для промышленной и аппаратной коммутации, когда нужны механически надёжное соединение, нормальные токи на часть контактов и работа в жёстких условиях.
