2РТ60У4НГ2-А «5»

Цена:

3450 ₽

Технические характеристики

2РТ60У4НГ2-А

2РТ60У4НГ2-А — это цилиндрический электрический разъём серии 2РТ (или 2РТ-А), предназначенный для соединения в электрических цепях приборов, радиоэлектроники и контрольно-измерительной техники.

Основные характеристики

Разъём имеет условный размер корпуса 60, что определяет его габариты для надёжного монтажа. Он рассчитан на рабочее напряжение до 700 В и максимальную токовую нагрузку на контакт до 20–80 А в зависимости от диаметра контактов (1,5–5,5 мм). Сопротивление контактов минимально: от 0,0003 Ом для крупных до 0,0025 Ом для мелких, материал — серебро для отличной проводимости.

Маркировка и конструкция

Обозначение расшифровывается так: 2РТ — тип (теплостойкий цилиндрический нормальных габаритов), 60 — размер корпуса, У — угловое исполнение кабельной части, 4 — количество контактов (хотя в серии 60 чаще 31, 45 или 47; возможно, вариант с комбинацией), Н — для неэкранированного кабеля, Г — вилка (штырь), 2 — сочетание контактов. Это кабельная вилка с угловым патрубком, сочетаемая с приборной розеткой.

Условия эксплуатации

Разъёмы выдерживают вибрацию (1–1000 Гц, до 100 м/с²), удары (до 10 000 м/с² одиночные), линейные нагрузки до 2000 м/с² и пониженное давление до 1,3·10⁻⁴ Па. Они универсальны для постоянного и переменного тока в жёстких условиях.

Описание

Назначение

2РТ60У4НГ2-А «5» — цилиндрический электрический разъём серии 2РТ (2РТ-А), предназначенный для соединения электрических цепей в приборах, радиоэлектронной аппаратуре и контрольно-измерительной технике. Изделие применяется там, где требуется надёжная коммутация при повышенных токах и напряжении, в том числе в условиях жёсткой эксплуатации.

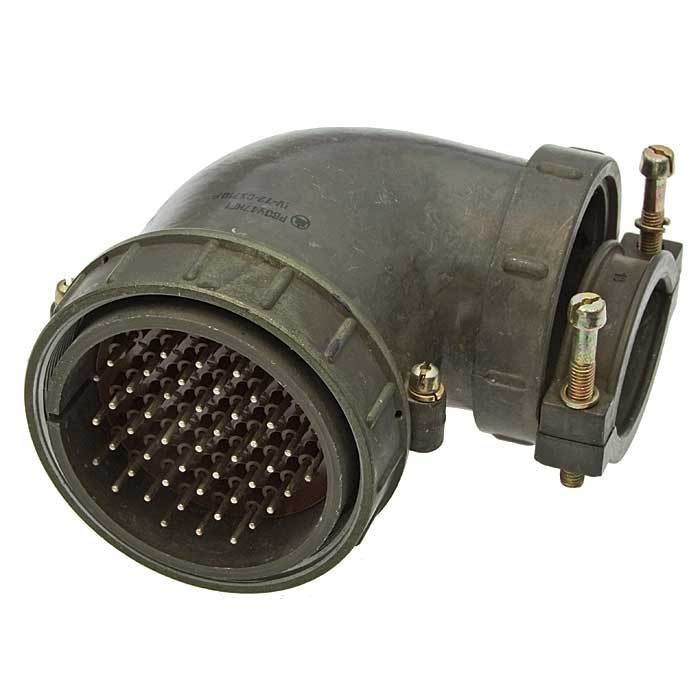

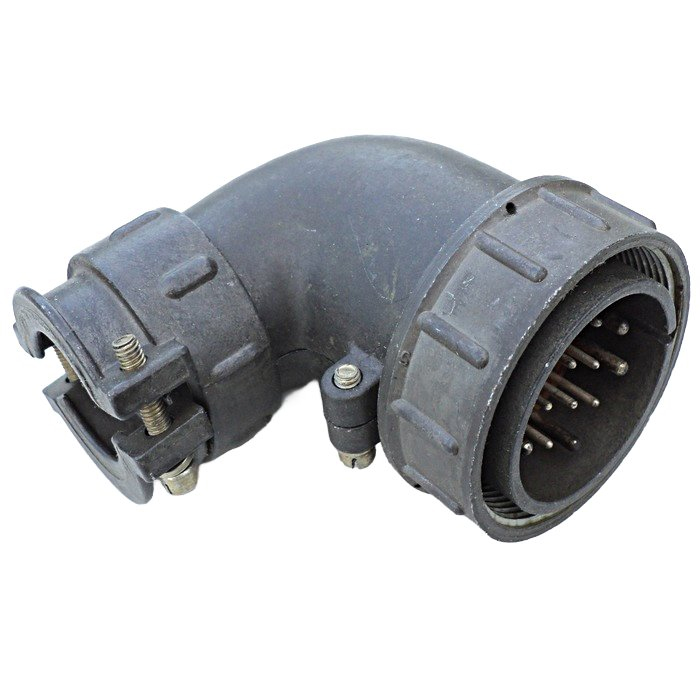

Разъём представляет собой кабельную вилку с угловым патрубком, которая сочленяется с приборной розеткой соответствующего типоразмера. Угловое исполнение кабельной части позволяет прокладывать кабель под углом к оси разъёма, что удобно при ограниченном пространстве внутри блока или шкафа.

Расшифровка обозначения

Маркировка 2РТ60У4НГ2-А читается следующим образом:

2РТ — тип разъёма: теплостойкий цилиндрический нормальных габаритов;
60 — условный размер корпуса, определяющий габариты для надёжного монтажа;
У — угловое исполнение кабельной части;
4 — количество контактов;
Н — исполнение для неэкранированного кабеля;
Г — вилка (штыревая часть);
2 — сочетание контактов;
А — модификация серии 2РТ-А;
«5» — приёмка «5», подтверждающая соответствие изделия установленным требованиям приёмки.

Подтверждённые особенности

Разъём имеет условный размер корпуса 60. Он рассчитан на рабочее напряжение до 700 вольт и максимальную токовую нагрузку на контакт от 20 до 80 ампер в зависимости от диаметра контактов, который составляет от 1,5 до 5,5 миллиметра. Контакты выполнены из серебра, что обеспечивает отличную проводимость. Сопротивление контактов минимально: от 0,0003 ома для крупных контактов до 0,0025 ома для мелких.

Конструкция рассчитана на эксплуатацию в жёстких условиях. Разъёмы выдерживают вибрацию в диапазоне от 1 до 1000 герц с ускорением до 100 метров на секунду в квадрате, одиночные удары с ускорением до 10 000 метров на секунду в квадрате, линейные нагрузки до 2000 метров на секунду в квадрате, а также пониженное давление до 1,3 на 10 в минус четвёртой степени паскаля. Изделие универсально для постоянного и переменного тока.

Применение

Разъём востребован в приборостроении, радиоэлектронике и контрольно-измерительной технике для соединения кабельных линий с блоками и приборами. Благодаря теплостойкому исполнению и стойкости к вибрации, ударам и пониженному давлению он подходит для работы в жёстких условиях эксплуатации, включая постоянный и переменный ток.

Вилка 2РТ60У4НГ2-А «5» с угловым патрубком применяется в составе кабельных сборок и соединяется с ответной приборной розеткой соответствующего типоразмера, обеспечивая надёжный электрический контакт в цепях с рабочим напряжением до 700 вольт.

Характеристики VirtueMart

Артикул: 4923
Категория: 2РТ6
Приемка: «5»
Производитель: не указано
