Назначение

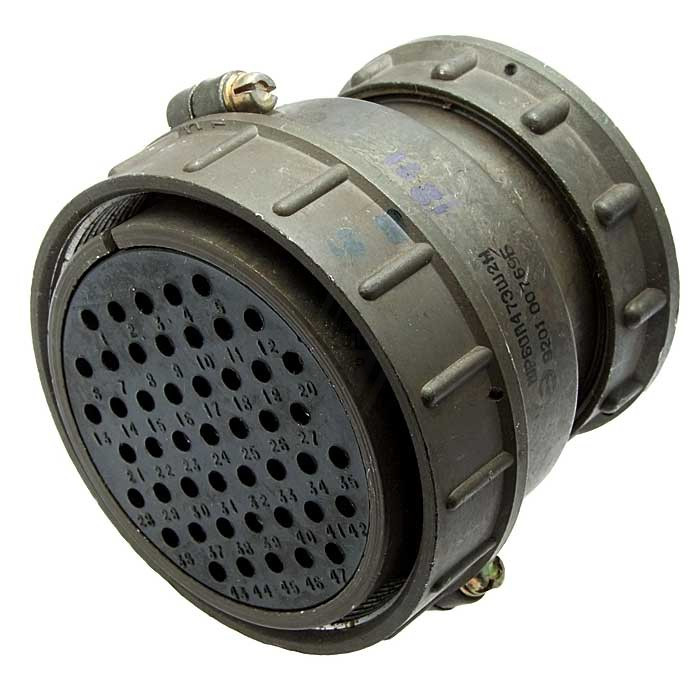

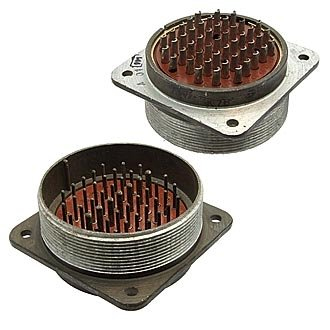

2РТ60У4ЭШ2-А «5» — это цилиндрический разъём (соединитель) серии 2РТ(А). Он предназначен для соединения электрических цепей в различных приборах и оборудовании. Изделие относится к кабельной части с угловым патрубком, выполнено в виде вилки и рассчитано на неэкранированный кабель. Артикул товара — 4925. Категория — 2РТ6.

В карточке товара указана приёмка «5». Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует, поэтому ниже приведены сведения, подтверждённые имеющимся описанием и характеристиками.

Конструкция и маркировка

Разъём имеет условный размер корпуса 60 и четыре контакта. Сочетание контактов обозначено цифрой 2. Контакты изготовлены из серебра. Маркировка изделия расшифровывается следующим образом:

• 2РТ — тип, теплостойкий цилиндрический разъём;
• 60 — условный размер корпуса;
• У — угловой патрубок кабельной части;
• 4 — число контактов;
• Ш — вилка;
• 2 — сочетание контактов;
• А — модификация.

В обозначении также присутствует элемент Э. Его расшифровка в предоставленных данных не приводится. Для неэкранированного кабеля в описании указано обозначение Н. Изделие относится к серии 2РТ(А).

Технические характеристики

Максимальное рабочее напряжение разъёма достигает 700 В. Токовая нагрузка на контакт составляет от 20 до 80 А в зависимости от диаметра контакта. Диаметр может быть от 1,5 до 5,5 мм. Сопротивление контактов составляет 0,0025 Ом для диаметра 1,5 мм и до 0,0003 Ом для диаметра 5,5 мм. Контакты выполнены из серебра.

Число сочленений — до 500 циклов. Срок службы — не менее 20 лет. Эти параметры приведены для подтверждения коммутационных и ресурсных возможностей соединителя.

Условия эксплуатации

Соединитель выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 100 м/с². Он устойчив к ударам с ускорением до 10 000 м/с². Рабочий температурный диапазон — от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при низком давлении до 1,3 умножить на 10 в минус четвёртой степени Па.

Такие параметры позволяют использовать разъём в приборах и оборудовании, где требуются стойкость к механическим воздействиям и широкий диапазон температур.

Применение

2РТ60У4ЭШ2-А «5» подходит для приборных и кабельных применений в промышленности. Его используют для соединения электрических цепей в различных приборах и оборудовании. Благодаря угловому патрубку кабельной части и исполнению вилки он может применяться в составе кабельных сборок с неэкранированным кабелем.

Разъём рассчитан на рабочее напряжение до 700 В и ток на контакт от 20 до 80 А, что определяет его применение в силовых и приборных цепях, где необходимы четыре контакта и корпус условного размера 60. Сведения о комплектации, гарантии и стране производства в предоставленных данных отсутствуют.
