Назначение разъёма 2РТ60У47НШ2-А

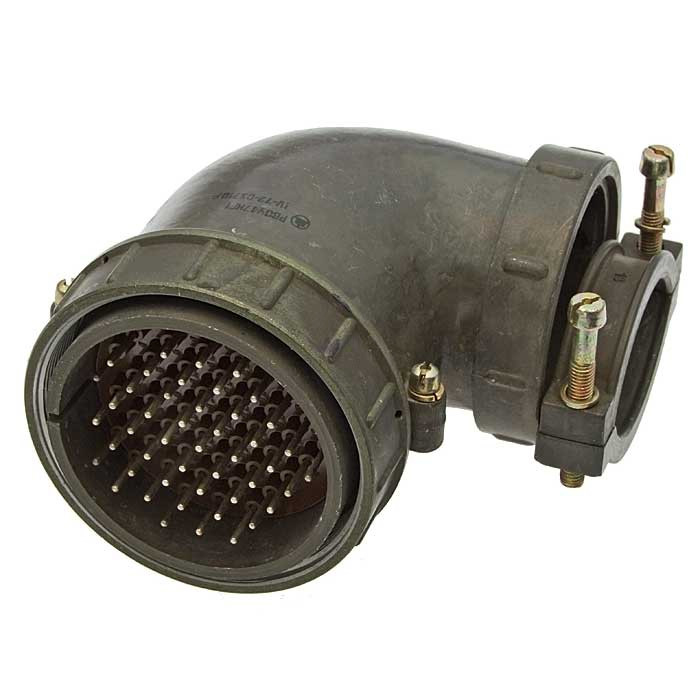

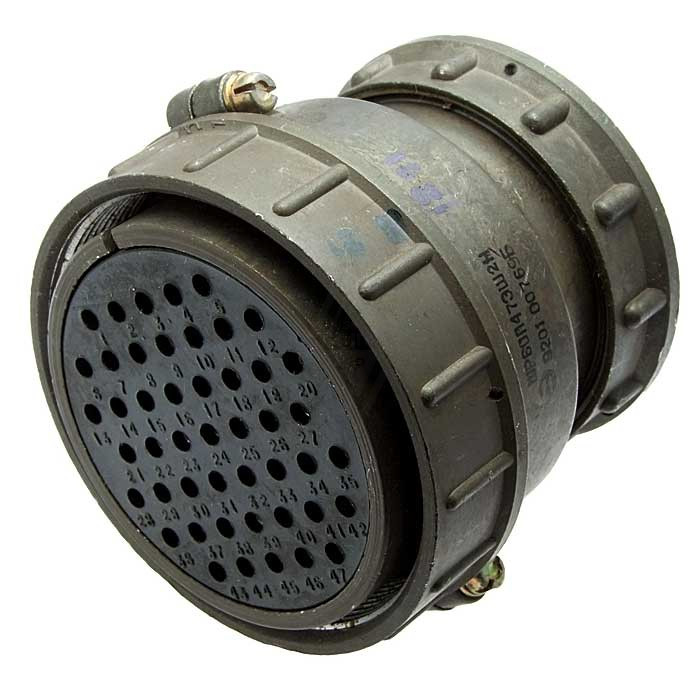

Разъём 2РТ60У47НШ2-А — это цилиндрический электрический соединитель ряда 2РТ (исполнение 2РТ-А), изготовленный в виде розетки кабельного исполнения. Он предназначен для монтажа в соединительных и силовых цепях радиоэлектронной, радиотехнической и контрольно-измерительной аппаратуры.

Основная задача изделия — обеспечение надёжного электрического соединения проводов и кабелей, в том числе неэкранированных, в цепях постоянного и переменного тока. Разъём применяется там, где требуется компактное многоконтактное соединение, сохраняющее рабочие параметры при интенсивных механических воздействиях.

Конструктивные и подтверждённые технические особенности

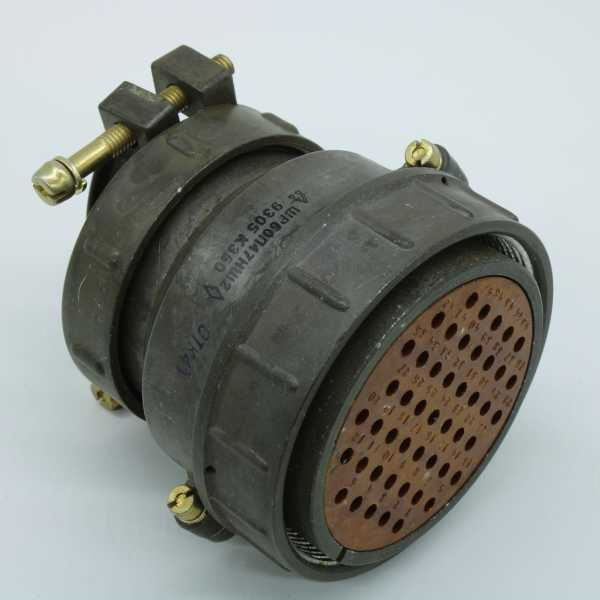

Соединитель имеет металлический корпус с полимерным основанием. В маркировке присутствует обозначение «У», которое указывает на угловой патрубок. Сочленение с противоположной частью разъёма — вилкой или розеткой — выполняется резьбовым, что обеспечивает надёжную механическую фиксацию и предотвращает самопроизвольное разъединение.

• Количество контактов — 47 штук: 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.
• Максимальный ток на отдельный контакт: до 7 А для контактов диаметром 1,5 мм и до 17 А для контактов диаметром 2,5 мм.
• Суммарная максимальная токовая нагрузка на всю розетку — около 399 А.
• Допустимое амплитудное значение напряжения цепи — до 850 В.
• Сопротивление контакта — порядка 0,25–1 мОм в зависимости от диаметра контакта.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Ресурс сочленений-расчленений — порядка 500 циклов.
• Минимальная наработка — около 1000 часов.

Устойчивость к механическим воздействиям

Разъём выдерживает интенсивную вибрационную нагрузку в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует примерно 30 g. Кроме того, изделие сохраняет работоспособность при одиночных ударах с ускорением до 5000 метров на секунду в квадрате, то есть около 500 g.

Климатическое исполнение и условия эксплуатации

Соединитель выполнен в климатическом исполнении УХЛ, что означает умеренно-холодный, лёгкий режим эксплуатации. Такое исполнение допускает применение в помещениях, а также при открытом монтаже в условиях умеренного климата.

Разъём ориентирован на внутренний «объёмный» монтаж, когда требуется надёжное, компактное и многоконтактное соединение с сохранением электрических параметров при воздействии вибрации и ударов.

Монтаж и применение

Монтаж контактов обычно выполняется пайкой — это характерно для кабельных или блочных розеток соединителей серии 2РТ. Такой способ обеспечивает стабильный электрический контакт и механическую прочность соединения проводов с контактами разъёма.

Область применения изделия охватывает радиоэлектронную, радиотехническую и контрольно-измерительную аппаратуру. Разъём востребован в соединительных и силовых цепях, где необходимо передавать значительные токи через большое число контактов одновременно и где предъявляются повышенные требования к стойкости к вибрации и ударам.

Благодаря сочетанию 47 контактов двух диаметров, резьбовому сочленению и металлическому корпусу, 2РТ60У47НШ2-А подходит для ответственных узлов аппаратуры, работающей в умеренном климате при внутреннем объёмном монтаже.
