Назначение соединителя 2РТ60У47НГ2-АН

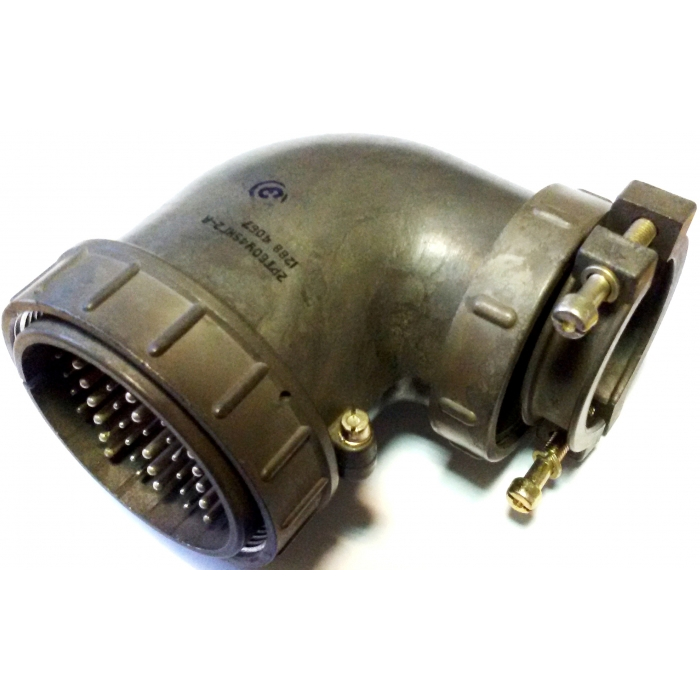

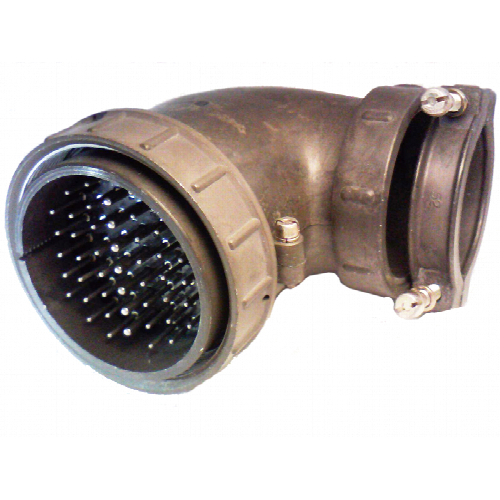

2РТ60У47НГ2-АН представляет собой цилиндрический низкочастотный разъём (соединитель) кабельного исполнения. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Основное назначение изделия — обеспечение надёжного электрического соединения между кабелем и оборудованием в условиях, где требуется высокая виброустойчивость и стабильность контакта.

Разъём применяется в электро- и радиооборудовании, контрольно-измерительных приборах, промышленных системах автоматики и измерительной технике. Благодаря климатическому исполнению УХЛ он допускает монтаж как внутри, так и снаружи помещений.

Подтверждённые особенности и технические параметры

Конструкция соединителя включает вилку и розетку. Условный размер корпуса — 60, количество контактов — 47. Обычно используется комбинация контактов диаметрами 1,5 мм и 2,5 мм. Максимальная токовая нагрузка на контакт достигает от 20 до 35 А в зависимости от размера контакта.

Сопротивление контактов не превышает следующих значений:

• для контактов диаметром 1,5 мм — не более 0,0025 Ом;
• для контактов диаметром 2,5 мм — не более 0,001 Ом.

Покрытие контактов — серебро или никель. Метод монтажа — пайка. Разъём подходит для экранированных или неэкранированных кабелей с использованием концевой гайки патрубка.

Расшифровка обозначения и конструктивные признаки

В маркировке 2РТ60У47НГ2-АН заложены следующие признаки:

• У — угловой патрубок для кабельной части;
• Н — исполнение для неэкранированного кабеля;
• Г — розетка (гнездо);
• 2 — сочетание контактов.

Климатическое исполнение УХЛ позволяет эксплуатировать изделие внутри и снаружи помещений. Изготовление соответствует техническим условиям ТУ ОСТ В 110121-91 и ГЕ0.364.118ТУ.

Применение и условия эксплуатации

Соединитель 2РТ60У47НГ2-АН востребован в промышленных системах, приборах автоматики и измерительной технике. Он обеспечивает надёжное соединение с высокой виброустойчивостью, что важно для оборудования, работающего в условиях механических нагрузок. Рабочее напряжение до 700 В и частота до 3 МГц покрывают типовые задачи низкочастотных цепей управления, питания и сигнализации.

Монтаж выполняется пайкой, что требует соответствующей подготовки проводников и соблюдения технологических режимов. Применение концевых гаек патрубка позволяет герметично закрепить кабель и защитить место соединения от внешних воздействий. Для экранированных кабелей предусмотрено соответствующее исполнение, а для неэкранированных — вариант с индексом Н, как в данном случае.

Ключевые преимущества для практического использования

1. Высокая токовая нагрузка на контакт — до 20–35 А в зависимости от диаметра.
2. Низкое переходное сопротивление контактов — не более 0,0025 Ом и 0,001 Ом для разных типоразмеров.
3. Надёжные материалы покрытия — серебро или никель.
4. Устойчивость к вибрациям, что подтверждается областью применения в автоматике и измерительной технике.
5. Универсальность монтажа — внутри и снаружи помещений за счёт исполнения УХЛ.

Таким образом, 2РТ60У47НГ2-АН — это функциональный кабельный соединитель, ориентированный на ответственные низкочастотные цепи с повышенными требованиями к стабильности контакта и механической прочности. Его параметры и конструкция делают его пригодным для комплектации промышленного и измерительного оборудования.
