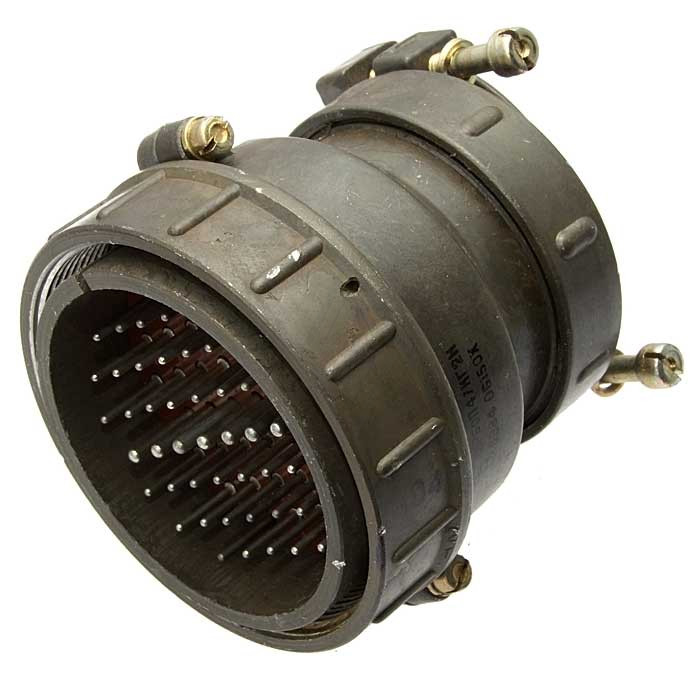

Назначение соединителя 2РТ60У47НГ2-А

2РТ60У47НГ2-А — это кабельная вилка (розетка) из серии цилиндрических соединителей 2РТ, предназначенная для надежного электрического соединения в промышленных и технических устройствах. Изделие применяется для коммутации цепей постоянного и переменного тока в составе электро- и радиоприборов, а также контрольно-измерительной техники.

Соединитель относится к негерметичному типу и выпускается в климатическом исполнении УХЛ. Монтаж выполняется пайкой, что обеспечивает стабильный электрический контакт при сборке ответственных узлов.

Расшифровка обозначения

Маркировка изделия несёт полную информацию о его конструкции и параметрах. Обозначение расшифровывается следующим образом:

• 2РТ — тип соединителя, цилиндрический соединитель серии 2РТ;
• 60 — условный размер корпуса;
• У — конструктивное исполнение с угловым патрубком;
• 47 — количество контактов;
• НГ2 — вид гайки патрубка для неэкранированного кабеля;
• А — модификация изделия.

Таким образом, модель сочетает угловое исполнение корпуса с патрубком под неэкранированный кабель и содержит 47 контактов.

Контактная система и электрические параметры

Соединитель имеет 47 контактов, различающихся по диаметру и допустимой токовой нагрузке. Это позволяет использовать одну вилку для одновременной коммутации силовых и сигнальных цепей.

• 40 контактов диаметром 1,5 мм — максимальная токовая нагрузка до 7 А на контакт, сопротивление контакта не более 2,5 мОм;
• 7 контактов диаметром 2,5 мм — максимальная токовая нагрузка до 17 А на контакт, сопротивление контакта не более 1 мОм.

Суммарная максимальная токовая нагрузка по всем контактам достигает 399 А. Рабочее напряжение — до 850 В (амплитудное значение). Сопротивление изоляции составляет не менее 5000 МОм, что подтверждает высокие изоляционные свойства изделия.

Контакты выпускаются с покрытием из серебра или никеля. Выбор покрытия влияет на переходное сопротивление и ресурс работы в конкретных условиях эксплуатации.

Надёжность и условия эксплуатации

Соединитель рассчитан на длительную работу в жёстких условиях. Подтверждённые показатели надёжности следующие:

• выдерживает 500 сочленений-расчленений;
• наработка составляет 1000 часов;
• устойчив к вибрации в диапазоне от 1 до 5000 Гц с ускорением 30g.

Изделие относится к негерметичному типу и предназначено для эксплуатации в климатическом исполнении УХЛ. Такое сочетание делает его пригодным для применения в помещениях и под навесом, где не требуется полная герметизация корпуса.

Применение и монтаж

Соединитель 2РТ60У47НГ2-А используется для монтажа с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока с частотой до 3 МГц. Основные области применения:

1. электро- и радиоприборы, где требуется многоточечная коммутация;
2. контрольно-измерительная техника с большим числом измерительных цепей;
3. промышленные и технические устройства, работающие в условиях вибрации.

Метод монтажа — пайка. Угловой патрубок с гайкой типа НГ2 рассчитан на неэкранированный кабель, что упрощает ввод проводников и фиксацию кабеля в корпусе. Комплектация, страна производства и гарантийные условия в предоставленных данных не указаны.
