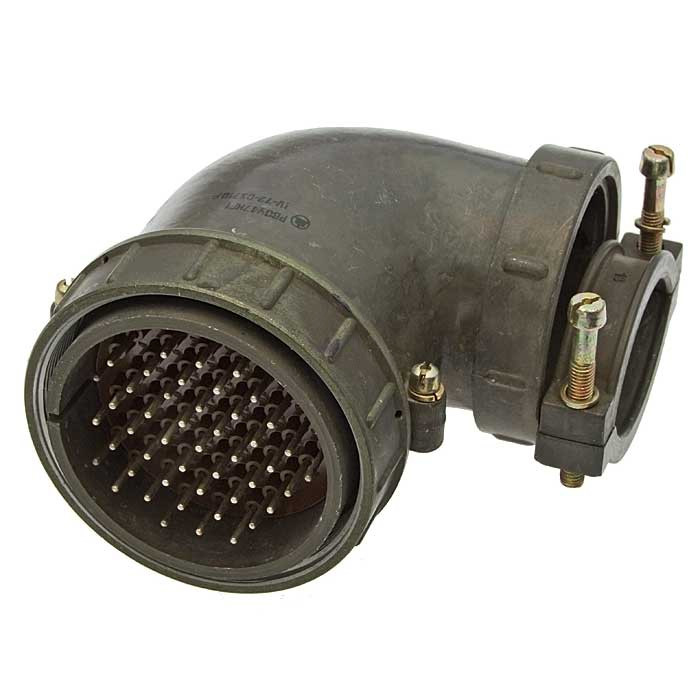

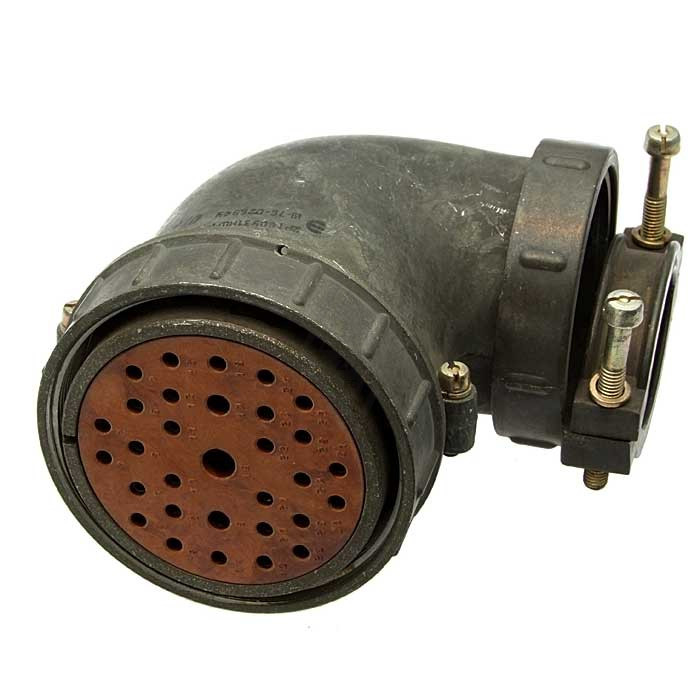

2РТ60У31НШ1-А — это кабельная розетка из серии цилиндрических низкочастотных соединителей 2РТ, предназначенная для надежного соединения экранированных или неэкранированных кабелей в электрических цепях постоянного и переменного тока.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РТ — тип соединителя (теплостойкий цилиндрический нормальных габаритов), 60 — условный размер корпуса, У — угловое исполнение кабельной части с патрубком, 31 — количество контактов, Н — для неэкранированного кабеля, Ш — розетка (гнездо), 1 — сочетание контактов, А — модификация.

Технические характеристики

Максимальная токовая нагрузка на одиночный контакт достигает 8–80 А в зависимости от диаметра (от 1,5 до 5,5 мм), а общая — до 552 А. Соединитель рассчитан на напряжение до 850 В, сопротивление изоляции не менее 5000 МОм, выдерживает 500 сочленений-расчленений и наработку 1000 часов.

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 30 g), механические удары (до 500 g одиночные, 35 g многократные) и пониженное давление до 1,3×10⁻⁴ Па. Климатическое исполнение — УХЛ (умеренный и холодный климат), негерметичный тип, контакты из серебра или никеля.

Применение

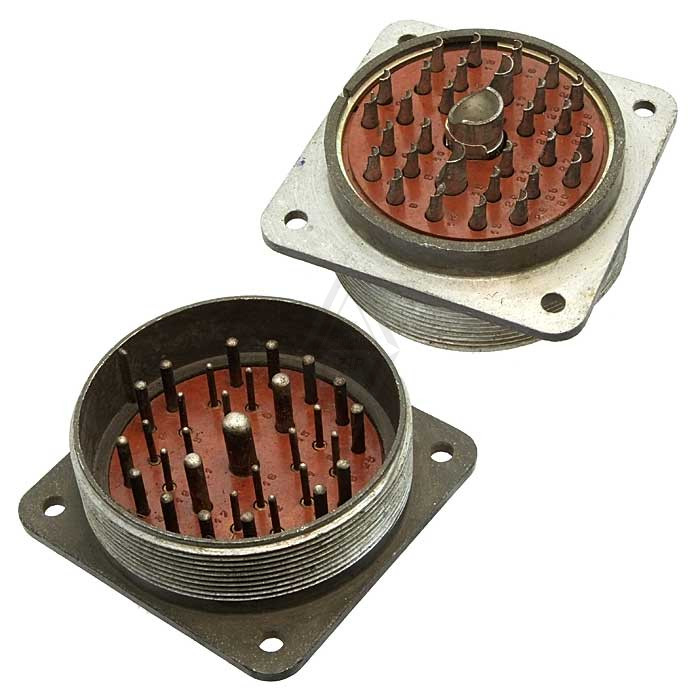

Используется в электро- и радиоприборах, контрольно-измерительной технике для монтажа кабелей, взаимосовместим с вилками серий ШР и 2РТ-А.
