2РТ60У31НГ1-А

Цена:

5800 ₽

Технические характеристики

2РТ60У31НГ1-А

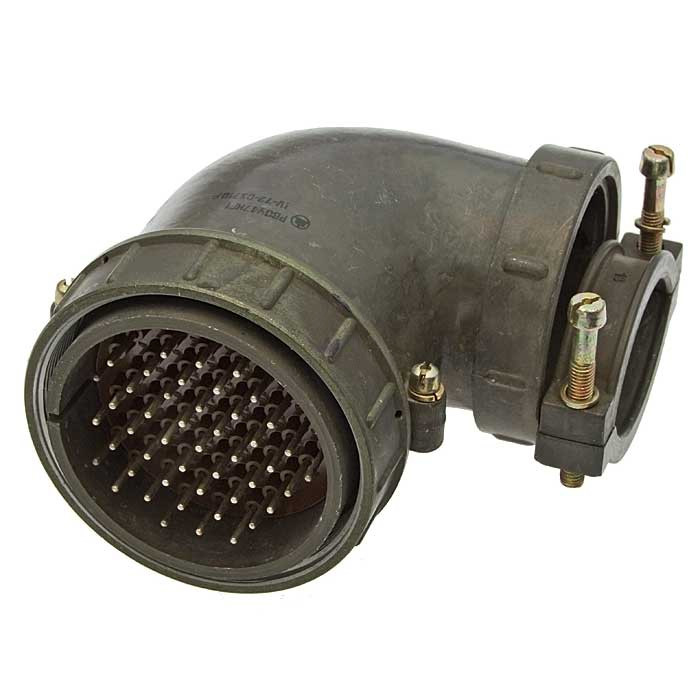

2РТ60У31НГ1-А представляет собой кабельную вилку низкочастотного цилиндрического соединителя серии 2РТ, предназначенную для работы в электрических цепях постоянного и переменного тока.

Основные характеристики

Соединитель имеет 31 контакт различного диаметра: 14 шт. Ø1,5 мм, 14 шт. Ø2,5 мм, 2 шт. Ø3,5 мм и 1 шт. Ø5,5 мм. Максимальная токовая нагрузка на контакт — от 8 А (Ø1,5 мм) до 80 А (Ø5,5 мм), общая нагрузка до 552 А, напряжение до 850 В (амплитудное). Сопротивление контакта минимально: 2,5 мОм для Ø1,5 мм и 0,3 мОм для Ø5,5 мм.

Условия эксплуатации

Тип — негерметичный, климатическое исполнение УХЛ, материал контактов — серебро или никель. Выдерживает вибрацию 1-5000 Гц с ускорением 300 м/с², удары до 5000 м/с² (одиночный) и 350 м/с² (многократный), пониженное давление 1,3·10^{-4} Па. Сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов.

Расшифровка обозначения

2РТ — тип соединителя, 60 — условный размер корпуса, У — угловой патрубок, 31 — количество контактов, НГ1 — конструктивные особенности кабельной вилки. Используется для монтажа с экранированными или неэкранированными кабелями в различных аппаратах.

Описание

Назначение

2РТ60У31НГ1-А представляет собой кабельную вилку низкочастотного цилиндрического соединителя серии 2РТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока. Вилка применяется для монтажа с экранированными или неэкранированными кабелями в различных аппаратах.

Соединитель относится к негерметичному типу и выпускается в климатическом исполнении УХЛ. Материал контактов — серебро или никель.

Контакты и электрические параметры

Соединитель имеет 31 контакт различного диаметра. Распределение контактов по диаметрам приведено ниже:

14 контактов диаметром 1,5 мм;
14 контактов диаметром 2,5 мм;
2 контакта диаметром 3,5 мм;
1 контакт диаметром 5,5 мм.

Максимальная токовая нагрузка на контакт составляет от 8 А для контактов диаметром 1,5 мм до 80 А для контакта диаметром 5,5 мм. Общая нагрузка достигает 552 А. Рабочее напряжение — до 850 В (амплитудное значение).

Сопротивление контакта минимально: 2,5 мОм для контактов диаметром 1,5 мм и 0,3 мОм для контактов диаметром 5,5 мм. Сопротивление изоляции составляет не менее 5000 МОм.

Условия эксплуатации

Изделие выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением 300 м/с². Устойчиво к ударам: одиночный удар до 5000 м/с², многократный удар до 350 м/с². Работоспособно при пониженном давлении 1,3·10⁻⁴ Па.

Ресурс изделия — 500 сочленений-расчленений, наработка — 1000 часов.

Расшифровка обозначения

Обозначение 2РТ60У31НГ1-А читается следующим образом:

2РТ — тип соединителя;
60 — условный размер корпуса;
У — угловой патрубок;
31 — количество контактов;
НГ1 — конструктивные особенности кабельной вилки.

Применение

Вилка 2РТ60У31НГ1-А используется для монтажа с экранированными или неэкранированными кабелями в различных аппаратах. Благодаря широкому диапазону токовых нагрузок и устойчивости к вибрационным и ударным воздействиям изделие подходит для эксплуатации в составе электрических цепей постоянного и переменного тока в климатическом исполнении УХЛ.
