Назначение разъёма 2РТ60СК47НШ2-А

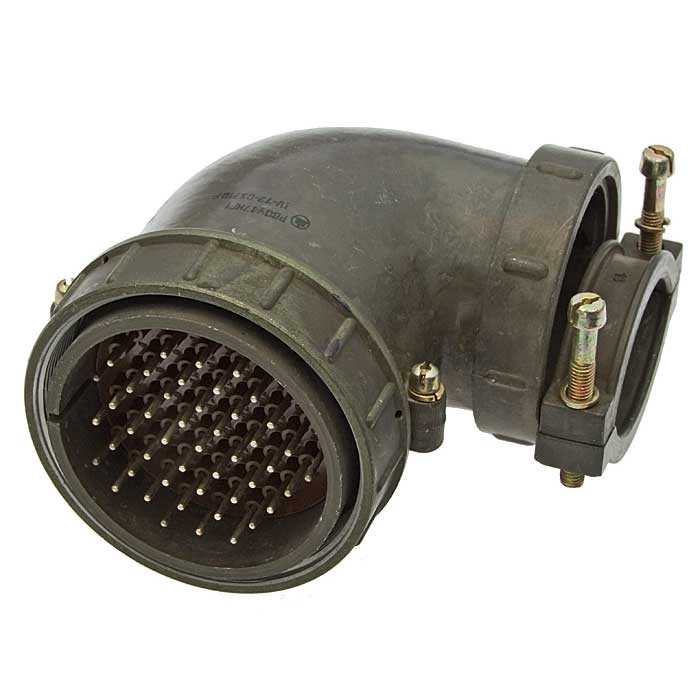

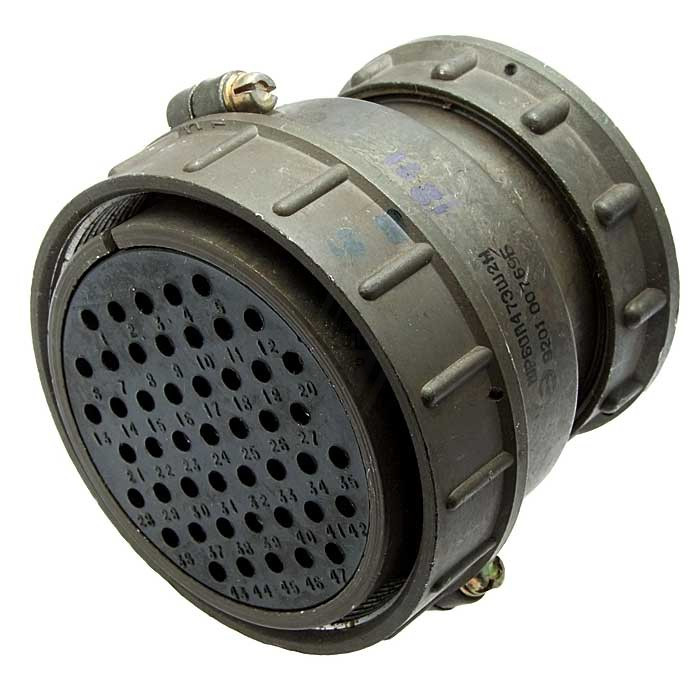

2РТ60СК47НШ2-А — цилиндрический электрический разъём типа 2РТ-А серии 2РТ, выполненный в виде вилки с кабельным патрубком. Изделие предназначено для подключения кабеля к приборной розетке или аналогичному ответному соединителю. Разъёмы этого типа применяются в промышленной и радиоэлектронной аппаратуре, контрольно-измерительных приборах и специализированном оборудовании, где требуется быстрое и надёжное сочленение с фиксацией резьбовым соединением.

Конструкция серии 2РТ относится к быстроразъёмным резьбовым соединителям цилиндрического типа. Такое исполнение обеспечивает механическую фиксацию сочленённой пары и препятствует самопроизвольному расчленению при вибрации и ударных нагрузках, характерных для промышленной эксплуатации.

Расшифровка обозначения 2РТ60СК47НШ2-А

• 2РТ — тип соединителя: цилиндрический резьбовой быстроразъёмный разъём.
• 60 — условный размер корпуса, то есть диаметр соединителя.
• СК — конструктивное исполнение приборной части, относящееся к кабельному исполнению с прямым или угловым патрубком для кабеля.
• 47 — количество контактов в разъёме.
• Н — вид гайки патрубка, рассчитанной на неэкранированный кабель.
• Ш2 — код, указывающий на тип контактного ряда и конструкцию; по эксплуатационной логике относится к розеточному аналогу, однако в полном обозначении 2РТ60СК47НШ2-А указывается именно вилка кабельная.
• А — суффикс обозначения, входящий в полное наименование изделия.

Таким образом, полное обозначение однозначно определяет вилку кабельную с 47 контактами, рассчитанную на неэкранированный кабель и оснащённую резьбовым патрубком с гайкой типа Н.

Подтверждённые технические особенности

Разъём имеет 47 контактов, обычно отличающихся по диаметру: большая часть контактов выполнена сечением около 1,5 мм, часть — сечением около 2,5 мм. Такое сочетание позволяет распределять цепи питания и сигнальные цепи в одном соединителе.

Сопротивление контакта составляет порядка до 2,5 мОм для контактов диаметром 1,5 мм и до 1 мОм для контактов диаметром 2,5 мм. Токовая нагрузка на одиночный контакт диаметром 1,5 мм достигает примерно 7 А, на одиночный контакт диаметром 2,5 мм — примерно 17–20 А. Общая допустимая суммарная нагрузка разъёма может достигать нескольких сотен ампер в зависимости от схемы распределения токов по контактам.

• Допустимое амплитудное напряжение в цепи — порядка до 850 В, рабочее напряжение — до 700 В в зависимости от конкретных технических условий и условий эксплуатации.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Климатическое исполнение — обычно негерметичные разъёмы для климатики УХЛ, допустимый диапазон температур — примерно от минус 60 °C до плюс 60 °C.
• Количество допустимых сочленений и расчленений — порядка 500 циклов включения-выключения.
• Минимальная наработка — примерно 1000 часов в нормальных условиях.
• Разъём рассчитан на работу при вибрации и ударных нагрузках: единичные удары до порядка 500 g, многократные — до десятков g, вибрация в диапазоне частот 1–5000 Гц.

Применение

2РТ60СК47НШ2-А используется для соединения кабелей и блоков в электро- и радиоаппаратуре, контрольно-измерительных приборах и промышленных системах управления. Благодаря большому числу контактов и возможности коммутировать цепи с разной токовой нагрузкой, разъём подходит для многожильных кабельных сборок, где требуется передача как сигналов, так и питающих напряжений.

Резьбовое сочленение и стойкость к вибрации делают изделие пригодным для стационарного и подвижного оборудования, работающего в умеренно-холодном климате. Монтаж выполняется путём подключения кабеля к контактам вилки и последующего сочленения с ответной приборной розеткой или аналогичным соединителем.
