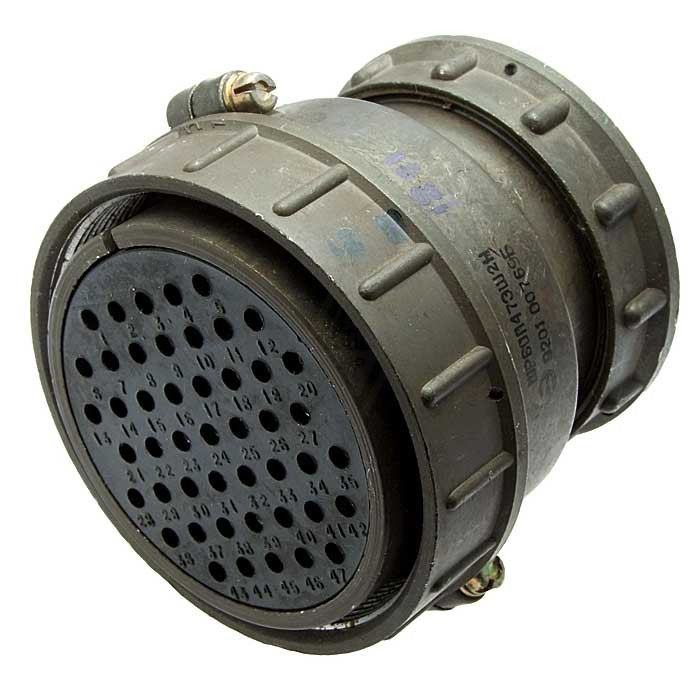

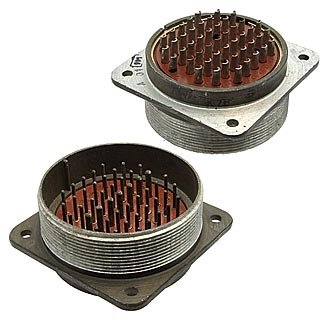

Назначение разъёма 2РТ60СК47ЭШ2-А

2РТ60СК47ЭШ2-А — это цилиндрический низкочастотный электрический разъём серии 2РТ (2РТ-А) с угловым кабельным патрубком, рассчитанный на 47 контактов. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 700 В (для серии 2РТ60).

Разъём применяется для подключения и быстрого разъединения многожильных кабелей в аппаратуре связи, измерительной, промышленной и транспортной электронике. Он подходит для внутреннего и наружного монтажа в климатическом исполнении УХЛ при соблюдении требований к защите.

Конструкция с резьбовым соединением обеспечивает надёжный электрический контакт и устойчивость к вибрационным нагрузкам, что делает разъём пригодным для эксплуатации в условиях повышенной тряски и механических воздействий.

Расшифровка обозначения

• 2РТ — тип разъёма, цилиндрический низкочастотный.
• 60 — условный размер корпуса, крупный типоразмер с повышенной токовой нагрузкой.
• С — конструктивное исполнение приборной или кабельной части с угловым патрубком, кабель выходит под углом.
• 47 — количество контактов.
• Э — тип контактного исполнения, как правило, вариант под определённую схему или разводку; часто означает исполнение с высокой токовой нагрузкой и определённым шагом контактов.
• Ш — штыревые контакты (вилка).
• 2 — номер ключа или вариант поляризации, исключающий ошибочное сочленение с другими разъёмами.
• А — исполнение по конкретным техническим условиям, модификация серии 2РТ-А.

Основные электрические параметры

Ниже приведены типичные для серии 2РТ60 с 47 контактами характеристики, подтверждённые данными производителя серии.

• Рабочее напряжение: до 700 В.
• Количество контактов: 47, как правило, часть контактов диаметром 1,5 мм и часть диаметром 2,5 мм.
• Максимальный ток на один контакт: ориентировочно до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм.
• Сопротивление контакта: порядка 2,5 мОм для контактов диаметром 1,5 мм и около 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции в нормальных условиях: порядка 1000 МОм и выше.

Механические и климатические характеристики

Разъём рассчитан на длительную эксплуатацию с сохранением параметров при воздействии вибрации, ударов и перепадов температур.

• Количество сочленений–расчленений: около 500 циклов.
• Минимальная наработка: порядка 1000 часов.
• Диапазон синусоидальной вибрации: примерно от 1 до 10000 Гц для серии 2РТ-А.
• Ускорение при однократном механическом ударе: до тысяч метров на секунду в квадрате в зависимости от конкретного варианта; серия рассчитана на высокий уровень ударных нагрузок.
• Рабочий диапазон температур: ориентировочно от минус 60 до плюс 100 градусов Цельсия, с кратковременной сменой температур до примерно плюс 180 градусов Цельсия.

Конструктивные особенности и применение

Корпус разъёма цилиндрический металлический, с резьбовым соединением, которое обеспечивает надёжный контакт и устойчивость к вибрации. Угловой кабельный патрубок облегчает укладку кабеля в стеснённых условиях и позволяет рационально организовать монтаж в ограниченном объёме аппаратуры.

Штыревые контакты исполнения Ш в сочетании с ключом поляризации номер 2 исключают ошибочное сочленение с несовместимыми разъёмами. Модификация А соответствует конкретным техническим условиям серии 2РТ-А.

Разъём 2РТ60СК47ЭШ2-А востребован при построении кабельных соединений в аппаратуре связи, измерительных приборах, промышленной и транспортной электронике, где требуется быстрое разъединение многожильных кабелей и стабильная работа в цепях постоянного и переменного тока.
