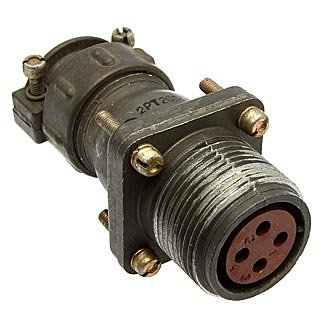

Назначение разъёма 2РТ60ПК4НГ2-А «5»

2РТ60ПК4НГ2-А «5» — цилиндрический электрический разъём серии 2РТ(А), предназначенный для надёжного соединения в электрических цепях радиотехнического и радиоэлектронного оборудования. Изделие применяется там, где требуется стабильная передача тока и сигнала при повышенных нагрузках, значительных перепадах температуры и интенсивных механических воздействиях.

Артикул позиции — 4912, категория — 2РТ6. Исполнение «ПК» означает кабельную розетку с прямым патрубком, то есть монтаж выполняется на кабель. Четыре контакта позволяют коммутировать несколько независимых цепей в одном соединителе.

Подтверждённые технические особенности

Заявленные параметры разъёма обеспечивают его работу в жёстких условиях эксплуатации. Ниже перечислены характеристики, указанные для данной серии.

• Рабочее напряжение — до 700 В.
• Максимальная рабочая частота — до 3 МГц.
• Рабочий ток на одиночный контакт — от 10 до 200 А в зависимости от диаметра контакта.
• Диаметр контактов — от 1,5 до 9 мм.
• Сопротивление контактов — не более 2,5 МОм для контактов малого размера.
• Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия, с возможностью кратковременного повышения до плюс 180 градусов Цельсия.
• Стойкость к вибрации — до 10000 Гц при ускорении 100 метров на секунду в квадрате.
• Стойкость к механическим ударам — до 10000 метров на секунду в квадрате при одиночном воздействии.
• Работа при пониженном давлении — до 1,3 на 10 в минус четвёртой степени Паскаля.

Конструкция включает четыре контакта, неэкранированную гайку (обозначение «Н») и сочетание номер два (обозначение «Г» — вилка для соединения). Корпус имеет условный размер 60, что обеспечивает компактность при высоких токовых нагрузках. Материал контактов — серебро, что снижает переходное сопротивление и повышает надёжность соединения.

Маркировка и комплектация

Обозначение 2РТ60ПК4НГ2-А расшифровывается последовательно: серия 2РТ(А), условный размер корпуса 60, кабельная розетка с прямым патрубком, четыре контакта, неэкранированная гайка, сочетание номер два и вилка для соединения. Приёмка «5» подтверждает соответствие изделия установленным требованиям для данной категории продукции.

В характеристиках товара указана приёмка «5». Иных сведений о комплектации, стране производства, гарантийных обязательствах и сертификатах в предоставленных данных нет.

Применение

Разъём 2РТ60ПК4НГ2-А «5» рассчитан на эксплуатацию в жёстких условиях: авиационная техника, военная техника, промышленное оборудование и другие области, где необходимы стойкость к вибрации, ударам, перепадам температур и пониженному давлению. Четырёхконтактное исполнение подходит для коммутации силовых и сигнальных цепей в составе радиотехнических и радиоэлектронных устройств.
