Назначение и область применения

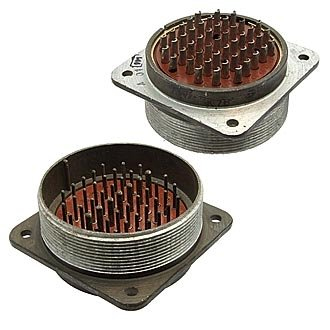

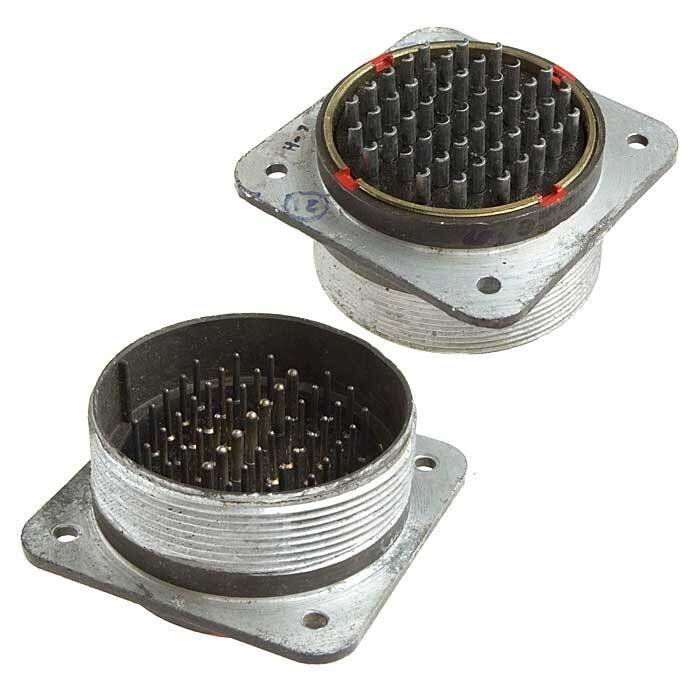

2РТ60ПК47НШ2-А — цилиндрический электрический соединитель серии 2РТ нормальных габаритов с условным размером корпуса 60. Изделие предназначено для коммутации электрических цепей в составе приборных и кабельных соединений и применяется в радиоэлектронной аппаратуре, измерительной технике, системах управления и промышленном оборудовании. Конструктивное исполнение ПК означает наличие прямого патрубка, а вид гайки патрубка Н указывает на применение с неэкранированным кабелем. По данным каталога изделие классифицируется как вилка приборная, то есть устанавливается со стороны прибора, а не на кабеле.

Соединители серии 2РТ нашли широкое применение в аппаратуре, работающей в сложных климатических и механических условиях: благодаря негерметичному исполнению и климатическому исполнению УХЛ они подходят для эксплуатации в закрытых отапливаемых и неотапливаемых помещениях, а также под навесом. Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия позволяет использовать изделие как в холодных, так и в умеренно тёплых условиях.

Конструктивные особенности

Маркировка изделия несёт полную информацию о его устройстве: тип 2РТ, условный размер корпуса 60, исполнение ПК с прямым патрубком, число контактов 47, вид гайки патрубка Н для неэкранированного кабеля и вид контактов Ш. Контактная система включает 40 контактов диаметром 1,5 миллиметра и 7 контактов диаметром 2,5 миллиметра. Материал контактов — серебро или никель в зависимости от исполнения.

Изделие относится к негерметичным соединителям. Прямой патрубок обеспечивает ввод неэкранированного кабеля, а резьбовая гайка фиксирует его положение. Совокупность этих решений делает соединитель удобным для монтажа в стеснённых условиях приборной панели и обеспечивает надёжное механическое удержание ответной части.

Технические характеристики

• Сопротивление контакта: не более 2,5 миллиомма для контактов диаметром 1,5 миллиметра и не более 1 миллиомма для контактов диаметром 2,5 миллиметра.
• Максимальная токовая нагрузка на одиночный контакт: до 7 ампер для контактов диаметром 1,5 миллиметра и до 17 ампер для контактов диаметром 2,5 миллиметра.
• Максимальная общая токовая нагрузка: до 399 ампер.
• Сопротивление изоляции: не менее 5000 мегаомм.
• Амплитудное значение напряжения цепи: до 850 вольт.
• Количество сочленений-расчленений: 500 циклов.
• Минимальная наработка: 1000 часов.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 герц при ускорении до 300 метров на секунду в квадрате, что соответствует 30 g.
• Механический удар: одиночный до 5000 метров на секунду в квадрате, что соответствует 500 g, многократный — до 350 метров на секунду в квадрате, что соответствует 35 g.
• Рабочие температуры: от минус 60 до плюс 60 градусов Цельсия.
• Тип соединителя: негерметичный, климатическое исполнение УХЛ.

Электрические параметры

Сочетание низкого переходного сопротивления контактов и высокой допустимой токовой нагрузки позволяет использовать соединитель как в слаботочных сигнальных цепях, так и в цепях питания. Общая токовая нагрузка до 399 ампер достигается за счёт одновременной работы всех контактов и свидетельствует о высокой коммутационной способности изделия. Сопротивление изоляции не менее 5000 мегаомм гарантирует надёжное разделение цепей и безопасность эксплуатации при амплитудном напряжении до 850 вольт.

Механическая стойкость

Соединитель выдерживает интенсивные вибрационные и ударные воздействия, что подтверждается заявленными значениями ускорения и частотного диапазона. Ресурс по сочленениям-расчленениям составляет 500 циклов, а минимальная наработка — 1000 часов. Эти параметры делают изделие пригодным для аппаратуры, подвергающейся регулярной эксплуатации и транспортировке.

Применение и эксплуатация

Вилка приборная 2РТ60ПК47НШ2-А устанавливается со стороны прибора и образует разъёмное соединение с ответной кабельной частью. Прямой патрубок и гайка для неэкранированного кабеля обеспечивают удобный монтаж и защиту места ввода от механических нагрузок. Перед установкой рекомендуется проверить состояние контактов, чистоту изоляционных деталей и надёжность крепления гайки патрубка. Соединитель не является герметичным, поэтому при эксплуатации во влажной среде следует предусматривать дополнительную защиту.

При подборе ответной части важно учитывать, что маркировка 2РТ60ПК47НШ2-А описывает именно приборное исполнение. Для кабельных соединений используются аналогичные модели с угловым патрубком, например 2РТ60У47НШ2-А. Указанные технические характеристики приведены по данным каталога и могут уточняться в зависимости от конкретного исполнения по материалу контактов — серебро или никель.
