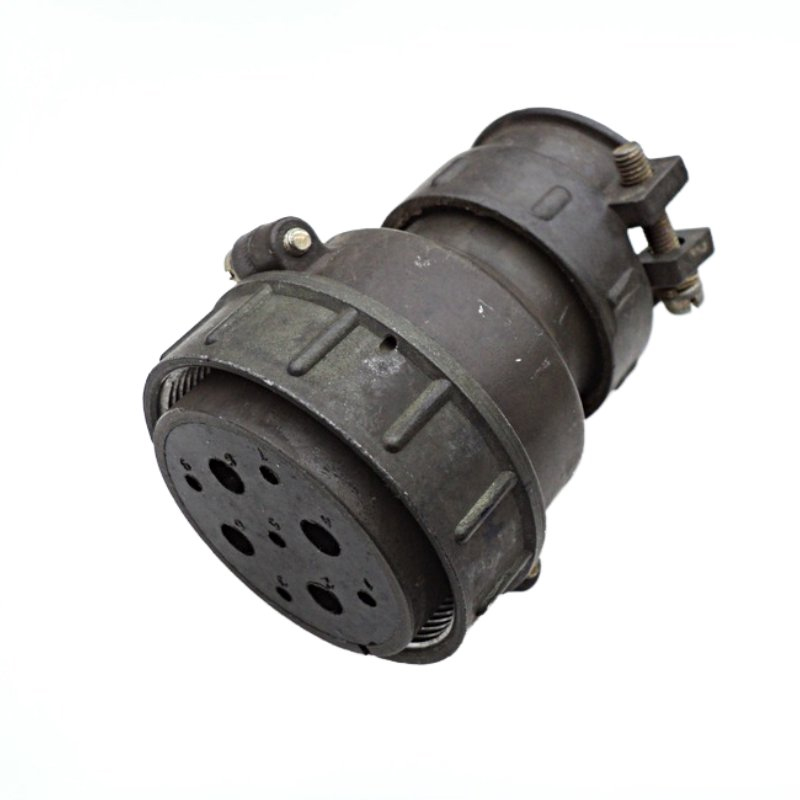

2РТ60ПК47НГ2-А — это блочная розетка с кожухом «5» из серии цилиндрических низкочастотных разъёмов 2РТ, предназначенная для соединения электрических цепей в различных электро- и радиоприборах. Она относится к негерметичным соединителям климатического исполнения УХЛ, с резьбовым сочленением и одношпоночной поляризацией корпусов.

Конструкция

Розетка имеет прямой патрубок (ПК), 47 контактов: 40 шт. диаметром 1,5 мм и 7 шт. диаметром 2,5 мм. Покрытие контактов — серебро или никель, материал изолятора — по маркировке «А» (фторопласт или аналог). Кожух «5» обеспечивает вид приемки ВП, ПЗ и защиту от внешних факторов.

Технические характеристики

• Максимальная токовая нагрузка: 7 А на контакт Ø1,5 мм, 17 А на Ø2,5 мм; общая — до 399 А.

• Сопротивление контакта: не более 2,5 мОм (Ø1,5 мм), 1 мОм (Ø2,5 мм).

• Рабочие условия: от -60°C до +60°C, синусоидальная вибрация 1–5000 Гц (300 м/с²), удары до 5000 м/с², напряжение до 850 В, сопротивление изоляции ≥5000 МОм.

• Наработка: минимум 1000 часов, ≥500 сочленений/расчленений.

Применение

Используется во внутренних и наружных электрических цепях приборов, включая контрольно-измерительные системы, для пайки и панельного монтажа. Взаимосочленяема с вилками серии 2РТ по ТУ НКЦС.434410.504 или аналогичным.
