Назначение и область применения

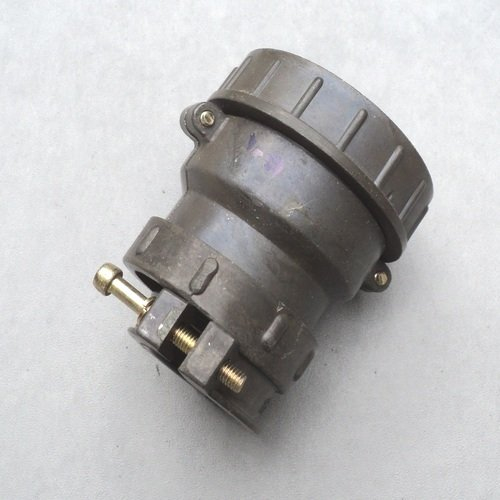

2РТ60ПК47НГ2-А — это приборная цилиндрическая розетка серии 2РТ-А с прямым патрубком. Изделие предназначено для подключения кабеля к аппаратуре в низкочастотных цепях постоянного и переменного тока. Розетка применяется для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Изделие используется в аппаратуре общего и специального назначения. В частности, оно служит для соединения приборной части с кабельной через ответную вилку 2РТ соответствующей серии. Розетка подходит для эксплуатации как во внутренней, так и в наружной установке в климатическом исполнении УХЛ согласно отраслевым техническим условиям, в том числе ОСТ В 110121-91 и другим аналогичным документам.

Электрические характеристики

Рабочее напряжение цепи (амплитудное значение) достигает 700–850 В в зависимости от исполнения и условий эксплуатации.

Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм именно для 2РТ60ПК47НГ2-А. Этот показатель выше базового уровня, характерного для серии 2РТ-А в целом.

Контакты рассчитаны на токи от единиц до десятков ампер — конкретное значение зависит от диаметра контакта. Для серии 2РТ-А типовые значения лежат в диапазоне от 10 до 200 А на контакт: при увеличении диаметра контакта растёт и допустимый ток. В корпусе типоразмера 60 с обозначением «47», как правило, используется группа крупных силовых контактов, рассчитанных на значительные токовые нагрузки.

Механическая и климатическая стойкость

Диапазон рабочих температур обычно составляет от минус 60 до плюс 100 градусов Цельсия. Допускается циклическая смена температур с кратковременным повышением до плюс 180 градусов Цельсия.

По стойкости к вибрации изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует примерно 30 g для исполнения 2РТ60ПК47НГ2-А.

Ударная прочность соответствует нормам, принятым для серии 2РТ-А: изделие выдерживает одиночные и многократные удары с ускорениями, установленными для этой серии. По типовым данным серии для одиночных ударов значения достигают 1000 g.

Минимальная наработка изделия составляет не менее 1000 часов. Ресурс по количеству циклов сочленения и расчленения — не менее 500.

Конструкция и расшифровка обозначения

Наименование изделия строится по принятой для серии схеме. В обозначении 2РТ60ПК47НГ2-А заложена следующая информация:

• 2РТ — обозначение серии соединителей;
• 60 — типоразмер корпуса;
• ПК — приборная часть, розетка;
• 47 — номер группы контактов в корпусе;
• НГ2 — исполнение, отражающее особенности конструкции и покрытия;
• А — модификация в рамках серии 2РТ-А.

Розетка имеет цилиндрический корпус с прямым патрубком, что упрощает монтаж кабеля и обеспечивает надёжное соединение с ответной вилкой. Конструкция рассчитана на эксплуатацию в жёстких климатических условиях и на механические нагрузки, характерные для аппаратуры специального назначения.

Применение и совместимость

Основная сфера применения 2РТ60ПК47НГ2-А — низкочастотные электрические цепи в составе приборов и кабельных сборок. Розетка устанавливается на приборной части аппаратуры и образует разъёмное соединение с ответной вилкой серии 2РТ соответствующего типоразмера и исполнения.

1. Подключение кабеля к аппаратуре постоянного и переменного тока частотой до 3 МГц.
2. Соединение приборной части с кабельной через ответную вилку 2РТ.
3. Эксплуатация во внутренней и наружной установке в климатическом исполнении УХЛ.
4. Работа в составе аппаратуры общего и специального назначения.

При подборе ответной части необходимо учитывать типоразмер корпуса, номер группы контактов и исполнение, чтобы обеспечить полную совместимость и заявленные электрические параметры соединения.
