Назначение соединителя 2РТ60ПК31НШ1-А

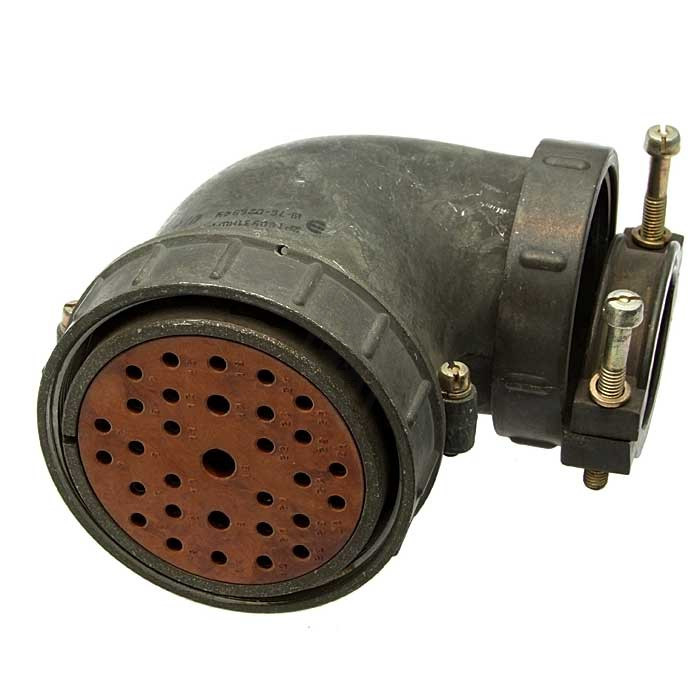

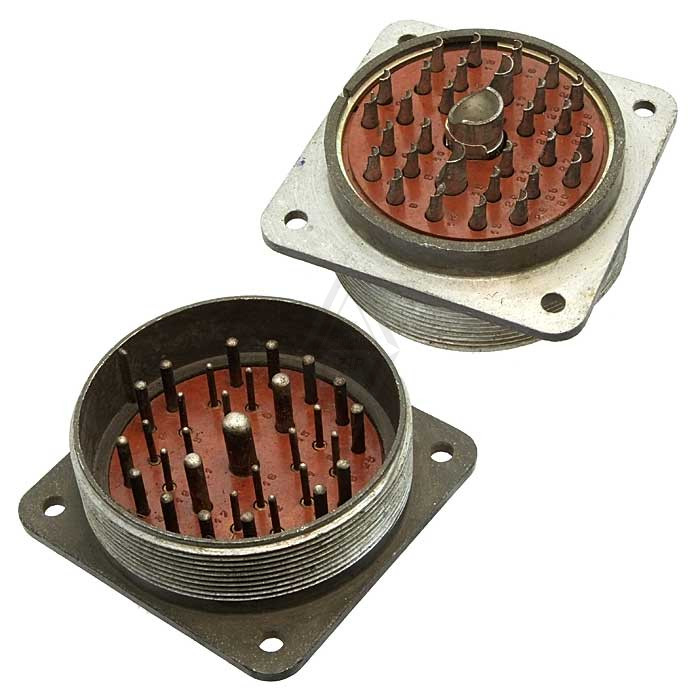

2РТ60ПК31НШ1-А — это вилка приборная цилиндрического низкочастотного соединителя серии 2РТ(А). Изделие предназначено для надежного соединения электрических цепей в промышленных и специальных системах, где предъявляются повышенные требования к стабильности контакта и стойкости к внешним воздействиям.

Вилка применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Основная задача изделия — обеспечить электрическое соединение с малым переходным сопротивлением и сохранять работоспособность при вибрациях, ударах, перепадах температуры и пониженном атмосферном давлении.

Подтверждённые особенности и технические характеристики

Конструктивные и электрические параметры

• Соединитель негерметичный, теплостойкий, тропикоустойчивый, всеклиматического исполнения.
• Фиксация сочленения — резьбовая.
• Количество контактов — 31.
• Максимальная токовая нагрузка на одиночный контакт — до 20 А (в зависимости от диаметра контакта).
• Рабочее напряжение — до 850 В.
• Сопротивление изоляции — не менее 5000 МОм.

Стойкость к механическим и климатическим воздействиям

• Выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате.
• Выдерживает механические удары до 10000 метров на секунду в квадрате (одиночные) и до 1500 метров на секунду в квадрате (многократные).
• Работоспособен при пониженном давлении 1,3 умноженное на 10 в минус четвёртой степени Паскаля.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 1000 часов.
• Ресурс — 500 сочленений-расчленений.

Расшифровка обозначения 2РТ60ПК31НШ1-А

1. 2РТ — тип соединителя (цилиндрический теплостойкий).
2. 60 — условный размер корпуса.
3. ПК — приборная вилка с прямым патрубком.
4. 31 — количество контактов.
5. Н — гайка для неэкранированного кабеля.
6. Ш — вилка (штыревой тип).
7. 1 — сочетание контактов.
8. А — модификация.

Применение

Вилка 2РТ60ПК31НШ1-А востребована в авиации, судостроении, машиностроении и других отраслях, где требуется высокая надежность при вибрациях и экстремальных условиях эксплуатации. Резьбовая фиксация и всеклиматическое исполнение делают её пригодной для ответственных электрических цепей, работающих под воздействием ударов, широкого диапазона температур и пониженного давления.

Изделие рассчитано на многократное сочленение и расчленение в процессе эксплуатации, а заявленный ресурс в 500 циклов подтверждает пригодность соединителя для систем, требующих периодического подключения и отключения. Сочетание теплостойкости, тропикоустойчивости и негерметичного исполнения позволяет использовать вилку в условиях, где стандартные соединители теряют работоспособность.

При монтаже важно учитывать тип присоединяемого кабеля: обозначение «Н» в маркировке указывает на гайку для неэкранированного кабеля. Контактная часть выполнена по штыревому типу, что соответствует обозначению «Ш». Совместимость с ответной частью определяется серией 2РТ(А), условным размером корпуса 60 и сочетанием контактов, обозначенным цифрой 1.
