2РТ60ПК31НГ1-А

Цена:

1900 ₽

Технические характеристики

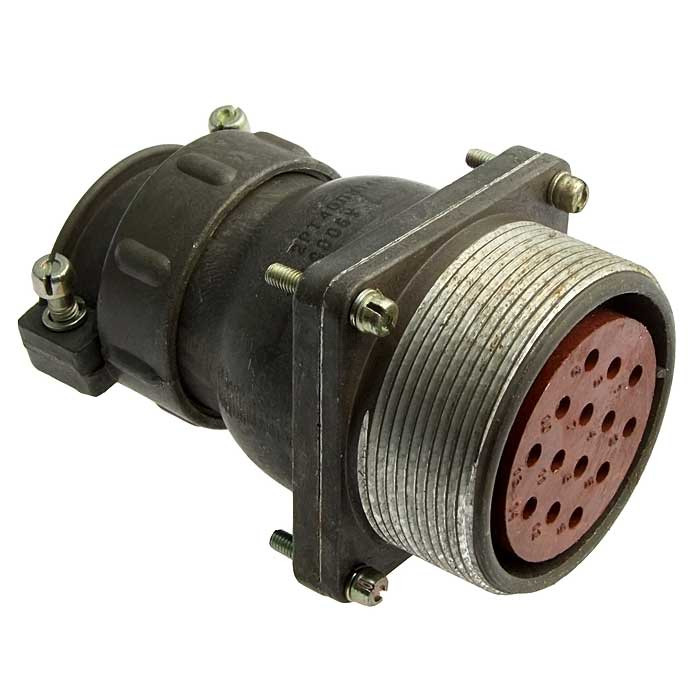

2РТ60ПК31НГ1-А — это приборная розетка (гнездо) цилиндрического типа из серии соединителей 2РТ, предназначенная для электрических цепей переменного и постоянного тока частотой до 3 МГц.

Соединитель имеет типоразмер 60, прямой патрубок (ПК) и резьбовое сочленение, метод монтажа — пайка для объёмного монтажа.
Количество контактов — 31, включая диаметры 1,5 мм (14 шт.), 2,5 мм (14 шт.), 3,5 мм (2 шт.) и 5,5 мм (1 шт.).
Гайка патрубка — Н (для неэкранированного кабеля), покрытие контактов — серебро.

Изображение показывает технический чертёж розетки с габаритными размерами, включая вид с разных проекций.

Максимальное рабочее напряжение постоянного тока — до 700 В, сопротивление изоляции — не менее 1000 МОм.
Рабочие токи контактов: 8 А (Ø1,5 мм), 20 А (Ø2,5 мм), 40 А (Ø3,5 мм), 80 А (Ø5,5 мм).
Габариты — 68×68×80,8 мм.

Температурный диапазон — от -60°C до +100°C (смена до +180°C), климатическое исполнение — УХЛ.
Выдерживает вибрацию (1–1000 Гц, 100 м/с²), удары (до 10 000 м/с² одиночные, 1500 м/с² многократные) и линейное ускорение 2000 м/с².
Применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Описание

Назначение соединителя 2РТ60ПК31НГ1-А

2РТ60ПК31НГ1-А представляет собой приборную розетку (гнездо) цилиндрического типа из серии соединителей 2РТ. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока с частотой до 3 МГц. Применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется надёжное механическое и электрическое соединение кабеля с прибором.

Конструктивно розетка выполнена с прямым патрубком и резьбовым сочленением, что обеспечивает фиксацию ответной части и устойчивость к механическим нагрузкам. Метод монтажа — пайка, ориентированная на объёмный монтаж внутри аппаратуры.

Подтверждённые технические особенности

Соединитель имеет типоразмер 60, количество контактов — 31. Контакты различаются по диаметру и допустимому рабочему току, что позволяет использовать изделие в цепях с разной токовой нагрузкой в пределах одного разъёма.

14 контактов диаметром 1,5 мм с рабочим током 8 А.
14 контактов диаметром 2,5 мм с рабочим током 20 А.
2 контакта диаметром 3,5 мм с рабочим током 40 А.
1 контакт диаметром 5,5 мм с рабочим током 80 А.

Покрытие контактов — серебро. Гайка патрубка типа Н предназначена для неэкранированного кабеля. Максимальное рабочее напряжение постоянного тока достигает 700 В, сопротивление изоляции составляет не менее 1000 МОм.

Габаритные размеры изделия — 68 на 68 на 80,8 мм. Температурный диапазон эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, предусмотрена смена до плюс 180 градусов Цельсия. Климатическое исполнение — УХЛ.

Устойчивость к механическим воздействиям

Розетка рассчитана на работу в условиях вибрации в диапазоне от 1 до 1000 Гц при ускорении 100 метров на секунду в квадрате. Изделие выдерживает одиночные удары с ускорением до 10 000 метров на секунду в квадрате и многократные удары с ускорением 1500 метров на секунду в квадрате, а также линейное ускорение 2000 метров на секунду в квадрате.

Применение и монтаж

2РТ60ПК31НГ1-А устанавливается на приборной стороне и служит для подключения кабельной части соединителя серии 2РТ типоразмера 60. Резьбовое сочленение и гайка патрубка под неэкранированный кабель упрощают сборку и обеспечивают стабильный контакт при эксплуатации.

Благодаря паяному способу монтажа изделие применяется в объёмном монтаже радиоэлектронной аппаратуры, где важны компактность, стойкость к климатическим и механическим факторам и широкий диапазон рабочих температур. Сочетание контактов разных диаметров и токов позволяет использовать одну розетку для силовых и сигнальных цепей одновременно.
