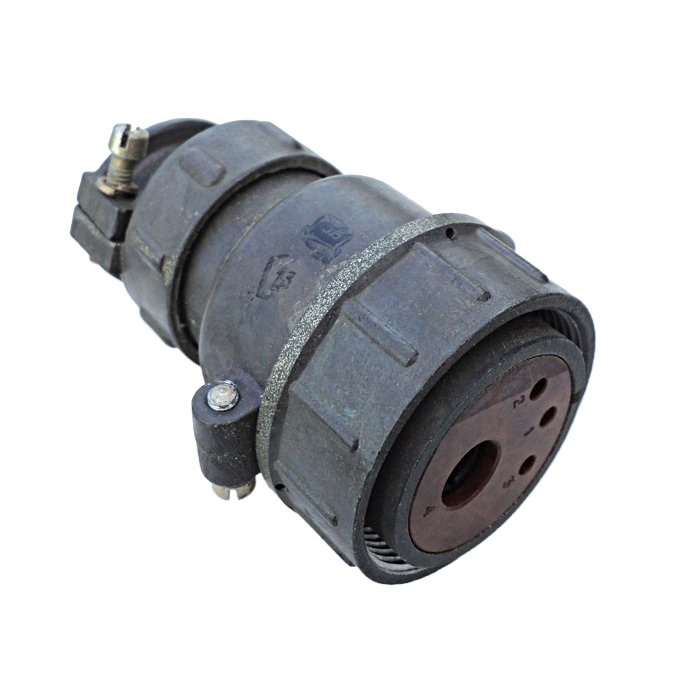

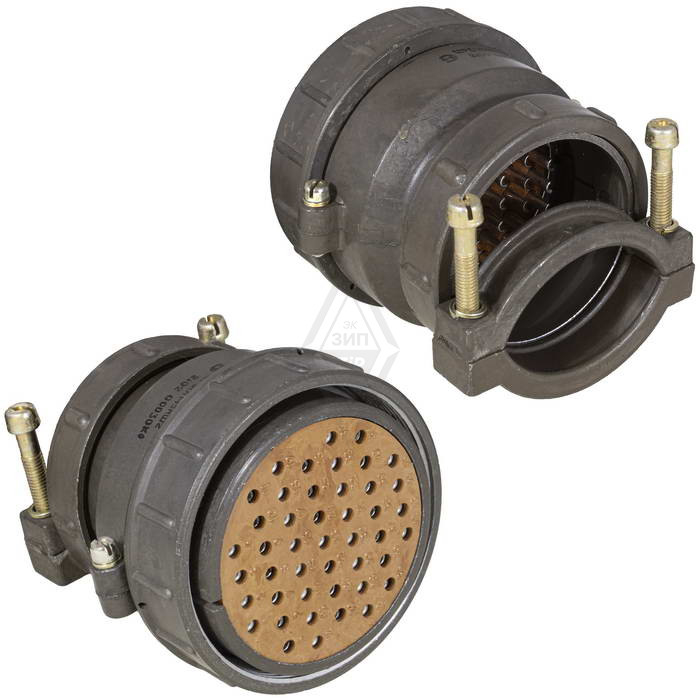

Назначение соединителя 2РТ60П4НШ2-А

2РТ60П4НШ2-А — цилиндрический низкочастотный соединитель серии 2РТ(А), предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие применяется там, где требуется разъёмное электрическое соединение с повышенными требованиями к стойкости к внешним воздействиям: в приборах, оборудовании и промышленных системах.

Данная позиция поставляется с приёмкой «5» — это подтверждённая характеристика товара, указанная в его карточке. Артикул изделия — 4904, категория — 2РТ6. Производитель в данных о товаре не указан.

Расшифровка обозначения

Маркировка соединителя построена по принятой для серии 2РТ схеме и раскрывает его конструктивные особенности:

• 2РТ — тип соединителя: низкочастотный цилиндрический.
• 60 — условный размер корпуса.
• П — приборная часть без патрубка (или аналог для кабельного исполнения).
• 4 — число контактов или серия модификации.
• НШ2 — исполнение без гайки, с уплотнением.
• А — всеклиматическое исполнение.

Дополнительно в наименовании указано «5» — приёмка, зафиксированная в характеристиках товара.

Конструктивные особенности

Соединитель имеет условный размер корпуса 60 и конструктивное исполнение кабельной розетки с прямым патрубком (П), без гайки для монтажа (НШ2). Такое исполнение обеспечивает надёжное соединение в составе приборов и оборудования. Исполнение «А» означает всеклиматическое применение, а исполнение с уплотнением (НШ2) повышает стойкость узла к внешним воздействиям.

Технические характеристики

Основные параметры соединителя подтверждены данными о товаре:

• рабочий ток на одиночный контакт — от 10 до 200 А в зависимости от диаметра контакта;
• диаметр контактов — от 1,5 до 9 мм;
• сопротивление контактов — минимально от 0,15 МОм;
• частота рабочих цепей — до 3 МГц;
• напряжение — до 700 В;
• вибрация — до 10000 Гц при ускорении 100 м/с²;
• механические удары — до 10000 м/с²;
• температура эксплуатации — от минус 60 до плюс 100 °C;
• пониженное давление — до 1,3·10⁻⁴ Па.

Изделие тропико- и теплостойкое. Заявленная наработка — минимум 1000 часов, количество циклов соединений — до 500.

Область применения

Соединители серии 2РТ применяются в промышленных системах, включая авиацию, приборостроение и тяжёлое оборудование. Высокая наработка (не менее 1000 часов), стойкость к вибрации, ударам, широкому диапазону температур и пониженному давлению делают их пригодными для эксплуатации в сложных условиях, в том числе при работе на значительных высотах и в неблагоприятном климате.

Применение соединителя 2РТ60П4НШ2-А с приёмкой «5» оправдано в ответственных цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В, где требуется надёжное разъёмное соединение с уплотнением и всеклиматическим исполнением.
