Назначение и область применения

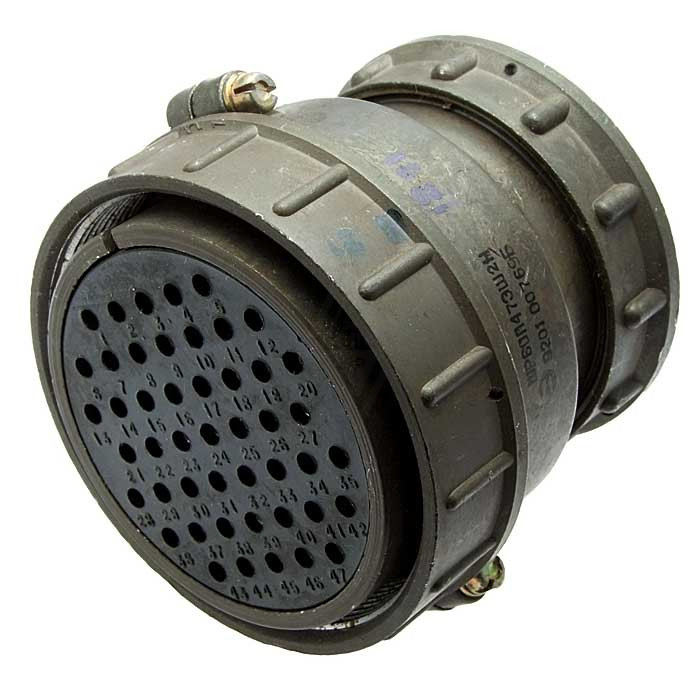

Соединитель 2РТ60П4ЭШ2-А «5» относится к серии 2РТ-А и представляет собой типовой электрический соединитель (разъём), предназначенный для работы в электрических цепях постоянного и переменного тока. Основное назначение изделия — обеспечение разъёмного соединения электрических кабелей и приборов. Соединитель рассчитан на подключение значительных токовых нагрузок и обеспечивает надёжный контакт в условиях вибрации и ударов.

Применяется в электротехнической и радиоэлектронной аппаратуре, в том числе в изделиях с повышенными требованиями к вибропрочности и влагозащищённости. Благодаря своим характеристикам он востребован в промышленной и специальной аппаратуре.

Расшифровка обозначения

Обозначение 2РТ60П4ЭШ2-А расшифровывается следующим образом:

• 2РТ — серия цилиндрического разъёма с резьбовым соединением.
• 60 — условный размер корпуса (диаметр, типоразмер).
• П — конструктивное исполнение приборной части.
• 4 — количество контактов в варианте 2РТ60П4ЭШ2-А.
• Э — тип контактной группы или исполнения.
• Ш2 — тип корпуса или конструкции.
• А — индекс исполнения по техническим условиям (ТУ 2РТ-А).

Индекс «5» в названии товара соответствует приёмке «5».

Технические характеристики

Соединители серии 2РТ-А в целом обладают следующими электрическими и климатическими параметрами:

• Рабочее напряжение — до 700 В.
• Ток на один контакт — от 10 до 200 А в зависимости от диаметра контакта.
• Рабочий диапазон температур окружающей среды — обычно от минус 60 до плюс 100 градусов Цельсия.
• Возможные перепады температур — до минус 60 … плюс 180 градусов Цельсия.
• Сопротивление контактов — доли или единицы миллиом.
• Сопротивление изоляции — не менее значения, установленного техническими условиями.

Указанные параметры позволяют применять соединитель в жёстких климатических условиях.

Надёжность и устойчивость к механическим нагрузкам

Конструкция соединителя рассчитана на высокие механические нагрузки. В частности, допускается:

• синусоидальная вибрация с ускорением до примерно 100 метров на секунду в квадрате;
• механический удар многократного действия с ускорением до примерно 1500 метров на секунду в квадрате.

Такие показатели обеспечивают сохранение работоспособности изделия в условиях интенсивной вибрации и ударных воздействий.

Приёмка и контроль качества

Соединитель 2РТ60П4ЭШ2-А «5» имеет приёмку «5». Это подтверждает, что изделие прошло соответствующий контроль качества и соответствует установленным требованиям.
