Назначение и область применения

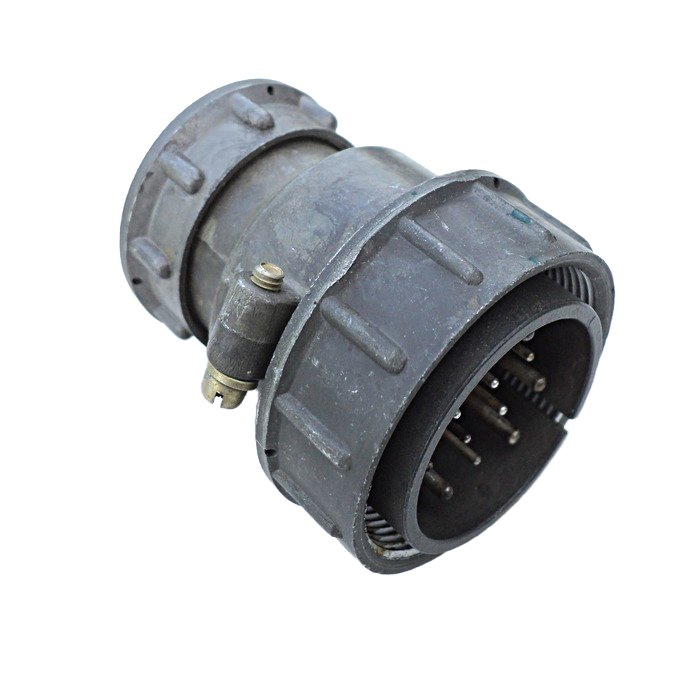

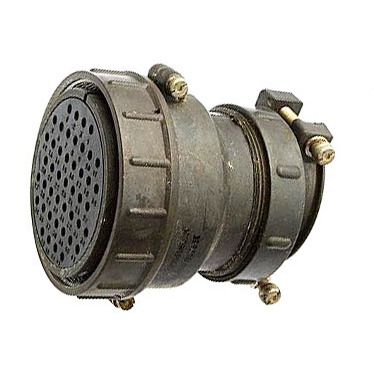

Разъём 2РТ60П4ЭГ2-А «5» относится к семейству цилиндрических приборных соединителей типа 2РТ-А и предназначен для соединения проводов и кабелей в электрических цепях постоянного и переменного тока. Основное назначение изделия — обеспечение надёжного электрического соединения и быстрого сочленения/расчленения цепей в составе электронного и электротехнического оборудования.

По конструктивному исполнению это приборная розетка (без патрубка, конструктивное исполнение «П»). Благодаря наличию гайки для экранирования (буква «Э» в маркировке) разъём может применяться совместно с экранированными кабелями, что важно для защиты сигнальных цепей от электромагнитных помех.

Разъём используется в измерительных приборах, панелях управления, блоках питания и другом электронном оборудовании, где требуется надёжный цилиндрический контактный разъём с множеством контактов. Он подходит для промышленного и транспортного электрооборудования.

Подтверждённые технические особенности

Ключевые характеристики разъёма, заявленные для данной серии и исполнения, приведены ниже.

• Количество контактов — 45: 25 контактов под проводники диаметром около 1,5 мм и 20 контактов под проводники диаметром 2,5 мм.
• Возможность одновременной коммутации нескольких проводников различного сечения.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Амплитудное напряжение цепи — до 850 В.
• Ресурс сочленений/расчленений — не менее 500 циклов.
• Изготовление по техническим условиям, характерным для серии 2РТ-А.
• Работоспособность в условиях вибрации и ударов в пределах, установленных для данного типа разъёмов.
• Наличие гайки для экранирования, что обеспечивает совместимость с экранированными кабелями.

Применение и условия эксплуатации

Благодаря сочетанию большого числа контактов, высокой изоляционной способности и устойчивости к механическим воздействиям разъём востребован в устройствах, где требуется частая коммутация линий и надёжный контакт. Типичные области применения включают измерительную технику, системы управления, блоки питания и иное электронное оборудование, в том числе работающее в условиях вибрации и ударов.

Амплитудное напряжение цепи до 850 В и сопротивление изоляции не менее 5000 МОм делают разъём пригодным для использования в низковольтных и средневольтных цепях силовых и сигнальных обмоток. Ресурс не менее 500 сочленений/расчленений важен для оборудования, где требуется регулярное подключение и отключение линий.

Приёмка и обозначение

Изделие имеет приёмку «5», что подтверждает его соответствие установленным требованиям для данной категории. В маркировке 2РТ60П4ЭГ2-А «5» отражены тип соединителя, конструктивное исполнение и наличие элементов экранирования. Артикул товара — 4905, категория — 2РТ6.

Производитель в предоставленных данных не указан. Комплектация, гарантийные условия, страна производства и сведения о сертификатах в исходных данных отсутствуют, поэтому в описании не приводятся.
