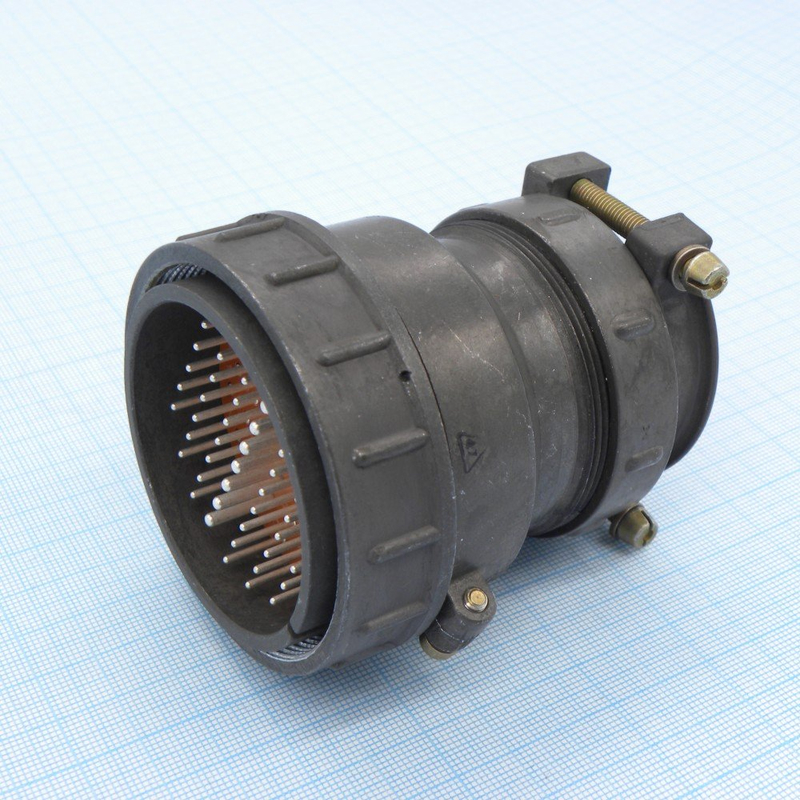

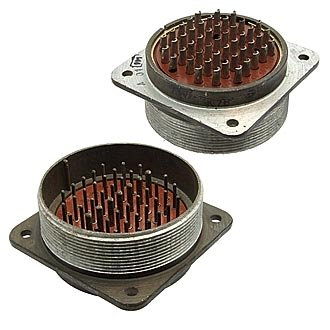

2РТ60П47НГ2-А — это кабельная вилка из серии цилиндрических разъёмов 2РТ (теплостойких нормальных габаритов), предназначенная для надёжного соединения электрических цепей в различных устройствах.

Назначение и область применения

Вилка 2РТ60П47НГ2-А применяется для коммутации электрических цепей в составе кабельных сборок и приборных соединений. Она устанавливается на кабеле и образует разъёмное соединение с ответной розеткой соответствующего типа. Благодаря теплостойкому исполнению и широкому диапазону рабочих температур разъём востребован в аппаратуре, где требуется устойчивость к нагреву, вибрации и механическим нагрузкам.

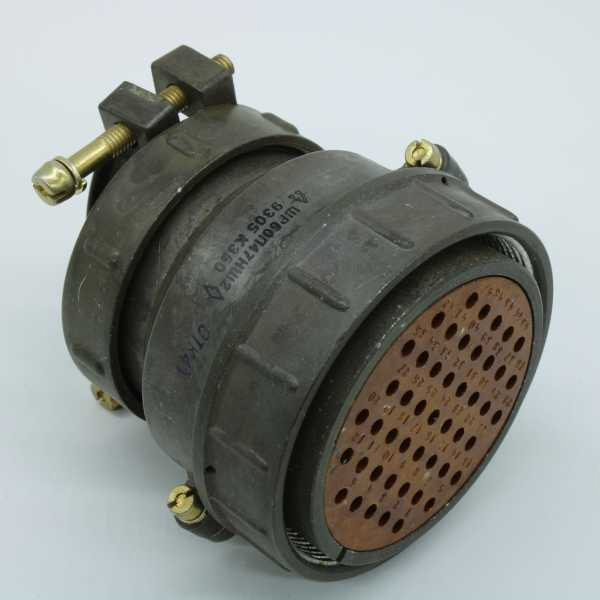

Сопрягается с розетками типа 2РТ60ПК47НШ2-А или аналогичными. Это делает вилку пригодной как для новых сборок, так и для замены вышедших из строя элементов в уже эксплуатируемом оборудовании.

Расшифровка маркировки

• «2РТ» — тип разъёма;
• «60» — условный размер корпуса;
• «П» — кабельная вилка с прямым патрубком;
• «47» — число контактов;
• «Н» — для неэкранированного кабеля;
• «Г» — вилка (штырь);
• «2» — сочетание контактов;
• «А» — исполнение в составе обозначения.

Подтверждённые характеристики

Разъём рассчитан на амплитудное напряжение до 850 В. Максимальная токовая нагрузка на контакт достигает 40 А и зависит от диаметра контакта. Общее количество контактов — 47 штук.

Минимальная наработка составляет 1000 часов. Ресурс по количеству циклов сочленения-расчленения достигает 500.

По механическим и климатическим воздействиям заявлены следующие параметры: синусоидальная вибрация в диапазоне от 1 до 5000 Гц, механические удары до 1500 метров на секунду в квадрате многократного действия, рабочие температуры от минус 60 до плюс 100 градусов Цельсия.

Электрические и конструктивные особенности

• Контакты выполнены из серебра, что обеспечивает стабильное переходное сопротивление.
• Сопротивление изоляции — не менее 1000 МОм.
• Исполнение «Н» предусматривает применение с неэкранированным кабелем.
• Прямой патрубок упрощает монтаж на кабеле.

Применение и совместимость

Вилка 2РТ60П47НГ2-А устанавливается на кабельную линию и служит подвижной частью соединения. При монтаже важно соблюдать соответствие числа контактов и типа ответной розетки, чтобы обеспечить правильную коммутацию всех цепей. Совместимость с розетками 2РТ60ПК47НШ2-А или аналогичными подтверждена.

Высокое сопротивление изоляции и серебряные контакты способствуют надёжной работе в сложных условиях эксплуатации, включая воздействие вибрации и перепадов температуры. Разъём подходит для цепей с амплитудным напряжением до 850 В и токовой нагрузкой на контакт до 40 А с учётом диаметра контакта.

Условия эксплуатации

1. Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
2. Вибрационные нагрузки: синусоидальная вибрация от 1 до 5000 Гц.
3. Ударные нагрузки: многократные механические удары до 1500 метров на секунду в квадрате.
4. Ресурс сочленений: до 500 циклов.
5. Минимальная наработка: 1000 часов.

Таким образом, 2РТ60П47НГ2-А представляет собой 47-контактную кабельную вилку теплостойкой серии 2РТ с серебряными контактами, рассчитанную на амплитудное напряжение до 850 В и ток до 40 А на контакт. Изделие предназначено для работы в широком диапазоне температур и при значительных вибрационных и ударных нагрузках, а его совместимость с розетками типа 2РТ60ПК47НШ2-А или аналогичными позволяет применять вилку в составе штатных соединений соответствующей серии.
