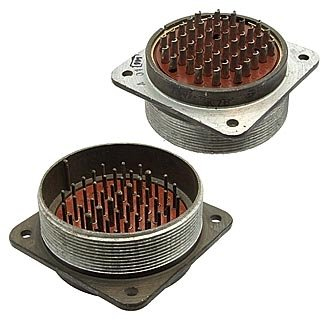

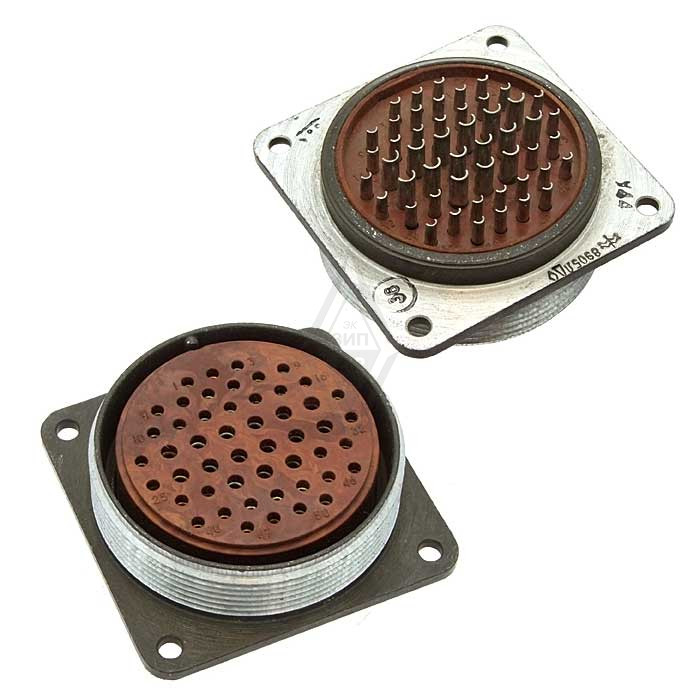

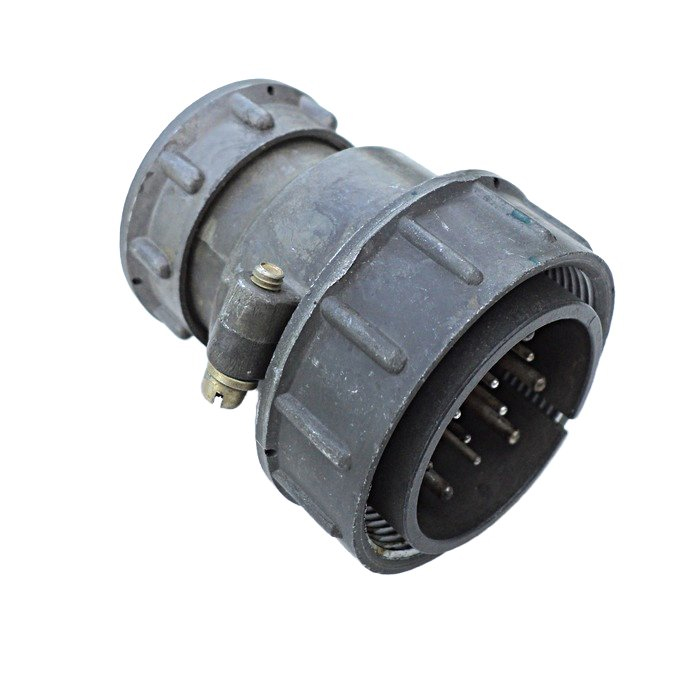

2РТ60П47ЭШ2-А: 47-контактный приборный разъём для промышленного оборудования

В номенклатуре цилиндрических электрических соединителей 2РТ60П47ЭШ2-А занимает важное место как многоконтактное приборное решение для создания надёжных разъёмных соединений в аппаратуре, системах автоматики, измерительных комплексах и промышленном электрооборудовании. Конструкция рассчитана на внутренний объёмный монтаж и обеспечивает организованное подключение большого числа сигнальных и силовых цепей через единый интерфейс.

Расшифровка обозначения

Маркировка 2РТ60П47ЭШ2-А содержит основные сведения о конструктивном исполнении разъёма:

Таким образом, 2РТ60П47ЭШ2-А представляет собой приборную вилку крупного типоразмера, ориентированную на подключение экранированных кабелей и передачу нескольких групп цепей через один разъём.

Контактная группа и нагрузки

Ключевая особенность разъёма 2РТ60П47ЭШ2-А — комбинированная контактная вставка. В ней объединены 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм. Такое распределение позволяет одновременно подключать многочисленные управляющие, измерительные и сигнальные линии, а также отдельные цепи с повышенной токовой нагрузкой.

Для контактов диаметром 1,5 мм указывается допустимая нагрузка до 7 А на один контакт, для контактов диаметром 2,5 мм — до 17 А. Переходное сопротивление контактов составляет не более 2,5 мОм для меньшего диаметра и не более 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Соединитель может использоваться в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц. Предельное амплитудное значение напряжения цепи приводится на уровне 850 В. При проектировании конкретного изделия необходимо учитывать фактическое напряжение, ток, нагрев, схему распределения контактов и требования конструкторской документации.

Конструктивные особенности

Разъём 2РТ60П47ЭШ2-А относится к негерметичным цилиндрическим соединителям. Сочленение выполняется резьбовым способом, а одношпоночная поляризация корпуса помогает исключить неправильную ориентацию вилки и ответной части при монтаже.

Буква «Э» в обозначении указывает на исполнение, предназначенное для работы с экранированным кабелем. Это особенно важно в системах, где присутствуют электромагнитные помехи: цепях датчиков, измерительных трактах, системах управления приводами, телеметрии и промышленной автоматике. Корректная организация экрана кабеля и его подключение в соответствии с проектом помогают снизить влияние внешних помех и повысить стабильность передачи сигналов.

Контакты серии могут иметь серебряное или никелевое покрытие в зависимости от исполнения. Покрытие влияет на параметры контактного соединения, устойчивость к окислению и особенности эксплуатации в заданной среде.

Применение 2РТ60П47ЭШ2-А

Приборная вилка 2РТ60П47ЭШ2-А применяется там, где требуется компактно объединить большое количество электрических цепей и обеспечить многократное отключение оборудования без демонтажа всей кабельной разводки. Среди типичных направлений использования:

• шкафы управления, распределительные панели и приборные стойки;

• системы промышленной автоматики и контрольно-измерительная аппаратура;

• испытательное, диагностическое и лабораторное оборудование;

• электрические соединения в составе специализированных машин и установок;

• системы связи, телеметрии, передачи измерительных и командных сигналов;

• оборудование с экранированными кабельными линиями.

Ресурс соединителя указывается на уровне не менее 500 циклов сочленения и расчленения, а минимальная наработка — от 1000 часов. Для серии также приводятся показатели устойчивости к вибрационным и ударным воздействиям, что делает разъём применимым в оборудовании с повышенными механическими нагрузками при соблюдении условий эксплуатации.

Что проверить перед применением

При подборе ответной части и подготовке монтажа 2РТ60П47ЭШ2-А важно проверить:

• соответствие ответного соединителя конкретному сочетанию контактов «47ЭШ2»;

• назначение каждого контакта и допустимый ток для его диаметра;

• схему подключения экрана кабеля;

• направление установки, положение ключа и резьбового сочленения;

• требования к сечению проводников, пайке или иному способу оконцевания;

• условия по температуре, вибрации, влажности, пыли и воздействию среды;

• необходимость защиты негерметичного соединения при наружной установке.

Рабочий температурный диапазон, приведённый для соединителей данного типа, составляет от −60 до +60 °C. Однако окончательное решение о применимости 2РТ60П47ЭШ2-А следует принимать по паспорту, техническим условиям и документации на конкретное исполнение разъёма.

2РТ60П47ЭШ2-А — это функциональный 47-контактный разъём для приборного монтажа, сочетающий высокую плотность контактов, наличие более мощной группы выводов и возможность применения экранированной кабельной линии. Такая конструкция удобна для сложных электрических систем, где надёжность соединения, правильная поляризация и упорядоченная коммутация большого числа цепей имеют критическое значение.
