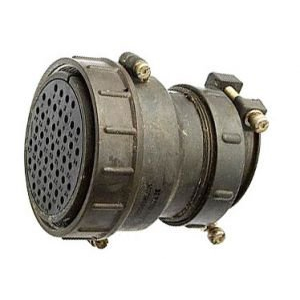

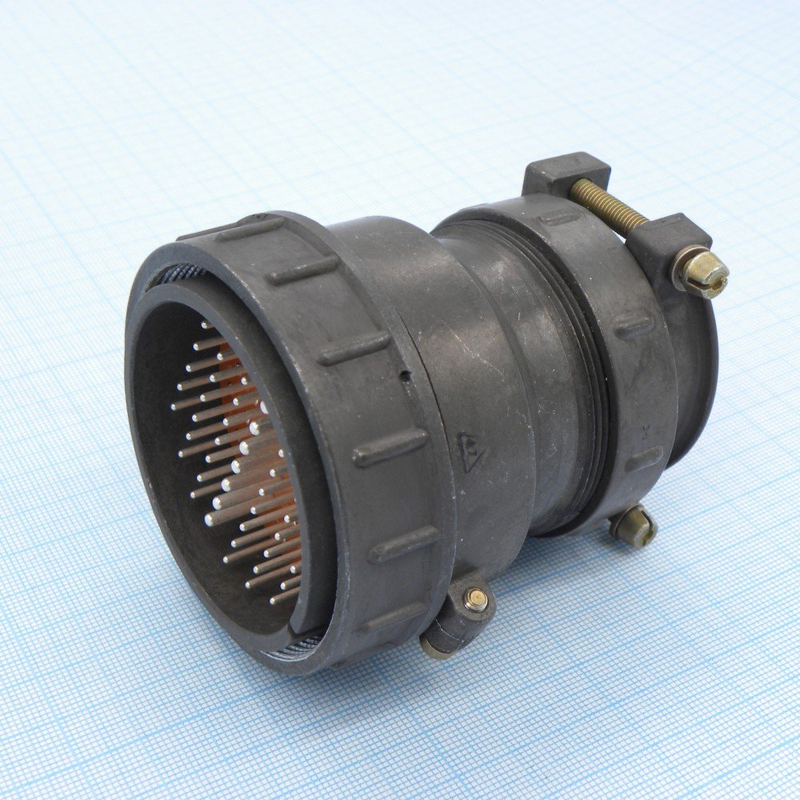

2РТ60П47ЭГ2-А

Цена:

2000 ₽

Технические характеристики

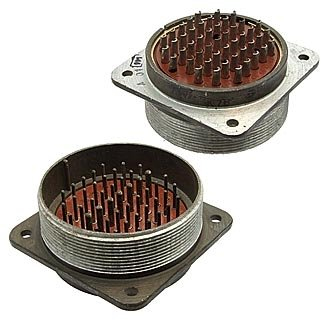

2РТ60П47ЭГ2-А представляет собой блочную (приборную) розетку из серии цилиндрических низкочастотных соединителей типа 2РТ, предназначенную для надежного соединения электрических цепей в различных электро- и радиоаппаратах.

Соединитель имеет 47 контактов: 40 штук диаметром 1,5 мм и 7 штук диаметром 2,5 мм.
Сопротивление изоляции составляет не менее 5000 МОм, а амплитудное значение напряжения цепи достигает 850 В.
Он рассчитан на 500 операций сочленения-расчленения и минимальную наработку 1000 часов.

Выдерживает синусоидальную вибрацию в диапазоне частот 1–5000 Гц с ускорением до 300 м/с² (30 g).
Механический удар одиночного действия достигает 5000 м/с² (500 g).
Тип — негерметичный, климатическое исполнение УХЛ, что позволяет использовать его в условиях умеренного климата.

Розетка применяется для монтажа с экранированными или неэкранированными кабелями и проводами в цепях постоянного и переменного тока.
Контакты покрыты серебром или никелем для обеспечения низкого сопротивления (не более 2,5 мОм для Ø1,5 мм и 1 мОм для Ø2,5 мм).
Рабочий диапазон температур — от -60 до +60 °С.

Описание

Назначение соединителя

2РТ60П47ЭГ2-А представляет собой блочную (приборную) розетку из серии цилиндрических низкочастотных соединителей типа 2РТ. Изделие предназначено для надежного соединения электрических цепей в различных электро- и радиоаппаратах. Розетка применяется для монтажа с экранированными или неэкранированными кабелями и проводами в цепях постоянного и переменного тока.

Конструкция относится к негерметичному типу, а климатическое исполнение УХЛ позволяет использовать соединитель в условиях умеренного климата. Такое сочетание делает изделие пригодным для эксплуатации в составе стационарного и переносного оборудования, где требуется устойчивое электрическое соединение с большим числом линий.

Контактная система

Соединитель имеет 47 контактов, различающихся по диаметру. Такое распределение позволяет коммутировать как сигнальные, так и силовые цепи в рамках одного разъёма.

40 контактов диаметром 1,5 мм;
7 контактов диаметром 2,5 мм.

Контакты покрыты серебром или никелем, что обеспечивает низкое переходное сопротивление. Для контактов диаметром 1,5 мм сопротивление составляет не более 2,5 мОм, для контактов диаметром 2,5 мм — не более 1 мОм. Такие значения важны для стабильной передачи сигнала и снижения потерь в местах соединения.

Электрические параметры

Сопротивление изоляции соединителя составляет не менее 5000 МОм. Амплитудное значение напряжения цепи достигает 850 В. Эти характеристики определяют применимость розетки в цепях, где предъявляются повышенные требования к электрической прочности изоляции и к сохранению сигнала при наличии напряжения.

Низкое переходное сопротивление контактов в сочетании с высоким сопротивлением изоляции позволяет использовать изделие в измерительных, связных и управляющих цепях, а также в цепях питания постоянного и переменного тока в пределах указанных параметров.

Механическая стойкость и надежность

Ресурс соединителя рассчитан на 500 операций сочленения-расчленения и минимальную наработку 1000 часов. Эти показатели задают ориентиры для планирования технического обслуживания и оценки срока службы разъёмного соединения при интенсивной эксплуатации.

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², что соответствует 30 g. Механический удар одиночного действия достигает 5000 м/с², то есть 500 g. Такие нагрузки типичны для аппаратуры, работающей в условиях тряски, ударов и вибраций, что делает розетку пригодной для ответственных применений.

Условия эксплуатации

Рабочий диапазон температур составляет от минус 60 до плюс 60 градусов Цельсия. В сочетании с климатическим исполнением УХЛ это позволяет эксплуатировать соединитель в умеренном климате без дополнительных мер защиты от влаги, поскольку тип исполнения — негерметичный.

При монтаже следует учитывать, что розетка предназначена для работы как с экранированными, так и с неэкранированными кабелями и проводами. Это расширяет область применения: изделие подходит для сборки жгутов, межблочных соединений и приборных разъёмов, где требуется большое число контактов и устойчивость к механическим воздействиям.

Область применения

Благодаря совокупности параметров 2РТ60П47ЭГ2-А применяется в электро- и радиоаппаратах для соединения электрических цепей постоянного и переменного тока. Розетка востребована там, где необходимо передавать множество сигналов через один разъём, а также там, где к соединению предъявляются требования по вибро- и ударостойкости.

Ключевые особенности изделия, подтверждённые приведёнными данными, можно свести к следующему:

47 контактов двух диаметров — 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.
Сопротивление изоляции не менее 5000 МОм и амплитудное напряжение цепи до 850 В.
Переходное сопротивление не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
Покрытие контактов серебром или никелем.
Ресурс 500 операций сочленения-расчленения и минимальная наработка 1000 часов.
Стойкость к вибрации от 1 до 5000 Гц с ускорением до 300 м/с² и к удару до 5000 м/с².
Негерметичное исполнение, климатическое исполнение УХЛ, рабочие температуры от минус 60 до плюс 60 градусов Цельсия.

Таким образом, 2РТ60П47ЭГ2-А — это приборная розетка серии 2РТ с большим числом контактов, рассчитанная на работу в жёстких механических условиях умеренного климата и предназначенная для монтажа с экранированными или неэкранированными проводами и кабелями в цепях постоянного и переменного тока.
