Назначение соединителя 2РТ60П31НГ1-А

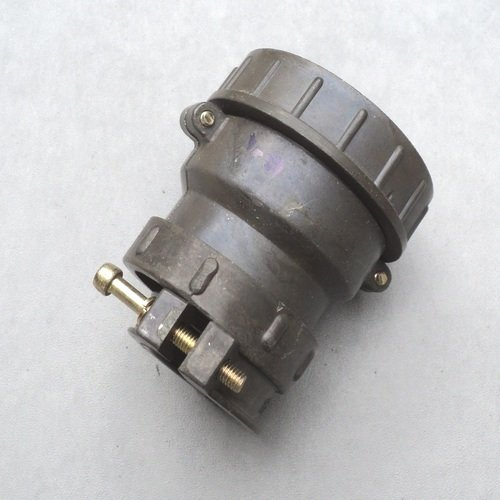

2РТ60П31НГ1-А представляет собой кабельную вилку блочного типа из серии низкочастотных соединителей 2РТ. Изделие предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Вилка применяется там, где требуется коммутация многожильных кабельных линий с большим числом отдельных цепей, в том числе силовых и сигнальных, в составе одного компактного блочного разъёма.

Конструкция относится к негерметичным соединителям климатического исполнения УХЛ. Это означает, что изделие рассчитано на эксплуатацию в умеренном и холодном климате в составе аппаратуры, не подвергаемой прямому воздействию влаги под давлением. Соединитель сохраняет работоспособность при температурах от минус 60 градусов Цельсия до плюс 60 градусов Цельсия и при пониженном давлении вплоть до 1,3 умноженное на 10 в степени минус 4 Паскаля.

Контактная система и электрические параметры

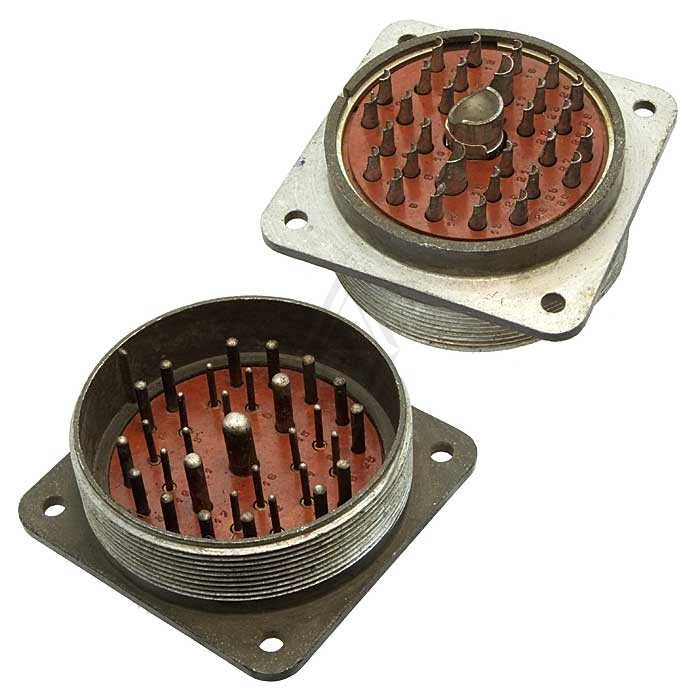

Вилка 2РТ60П31НГ1-А содержит 31 контакт различного диаметра, что позволяет коммутировать цепи с разными токами в рамках одного соединителя. Распределение контактов по диаметрам и соответствующим токовым нагрузкам приведено ниже.

• 14 контактов диаметром 1,5 мм — рассчитаны на ток до 8 Ампер каждый.
• 14 контактов диаметром 2,5 мм — рассчитаны на ток до 20 Ампер каждый.
• 2 контакта диаметром 3,5 мм — рассчитаны на ток до 40 Ампер каждый.
• 1 контакт диаметром 5,5 мм — рассчитан на ток до 80 Ампер.

Максимальная общая токовая нагрузка на соединитель достигает 552 Ампер. Сопротивление контакта минимально и составляет от 0,75 до 5 миллиом. Напряжение цепи — до 850 Вольт. Сопротивление изоляции — не менее 5000 мегаом. Материал контактов — серебро или никель, что обеспечивает стабильность переходного сопротивления при многократных сочленениях.

Расшифровка маркировки и конструктивные особенности

Обозначение 2РТ60П31НГ1-А построено по стандартной схеме серии 2РТ и содержит следующие элементы:

1. 2РТ — тип соединителя, низкочастотный блочный разъём серии 2РТ.
2. 60 — условный размер корпуса.
3. П — прямой патрубок кабельной части.
4. 31 — количество контактов в соединителе.
5. Н — гайка для неэкранированного кабеля.
6. Г1 — вид гайки патрубка.
7. А — модификация изделия.

Таким образом, маркировка однозначно указывает на кабельную вилку с прямым патрубком, гайкой под неэкранированный кабель и 31 контактом. Блочный тип конструкции подразумевает установку в аппаратуре с фиксированным посадочным местом.

Условия эксплуатации и ресурс

Соединитель негерметичен и предназначен для работы в составе аппаратуры климатического исполнения УХЛ. Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Пониженное давление, при котором сохраняется работоспособность, достигает 1,3 умноженное на 10 в степени минус 4 Паскаля, что соответствует условиям работы на больших высотах.

Заявленный ресурс изделия составляет не менее 1000 часов наработки и не менее 500 циклов сочленения-расчленения. Соединитель выдерживает воздействие вибрации в диапазоне от 1 до 5000 Герц. Совокупность этих параметров определяет применение вилки 2РТ60П31НГ1-А в аппаратуре, где требуется многократная коммутация большого числа цепей при повышенных токовых нагрузках и жёстких климатических и механических воздействиях.

Область применения

Благодаря сочетанию 31 контакта различного диаметра и общей токовой нагрузки до 552 Ампер, вилка 2РТ60П31НГ1-А применяется для подключения кабельных линий к блокам электро- и радиоаппаратуры. Изделие подходит для цепей питания с токами до 80 Ампер по отдельному контакту, а также для передачи сигнальных цепей по контактам малого диаметра. Неэкранированное исполнение кабельной части и гайка типа Н определяют использование вилки с кабелями без экранирующей оплётки.

Соединитель рассчитан на эксплуатацию в составе стационарной и подвижной аппаратуры, работающей в условиях умеренного и холодного климата, при пониженном атмосферном давлении и вибрационных нагрузках. Ресурс в 500 циклов сочленения-расчленения позволяет применять вилку в разъёмах, которые периодически разъединяются в процессе обслуживания аппаратуры.
