Назначение и область применения

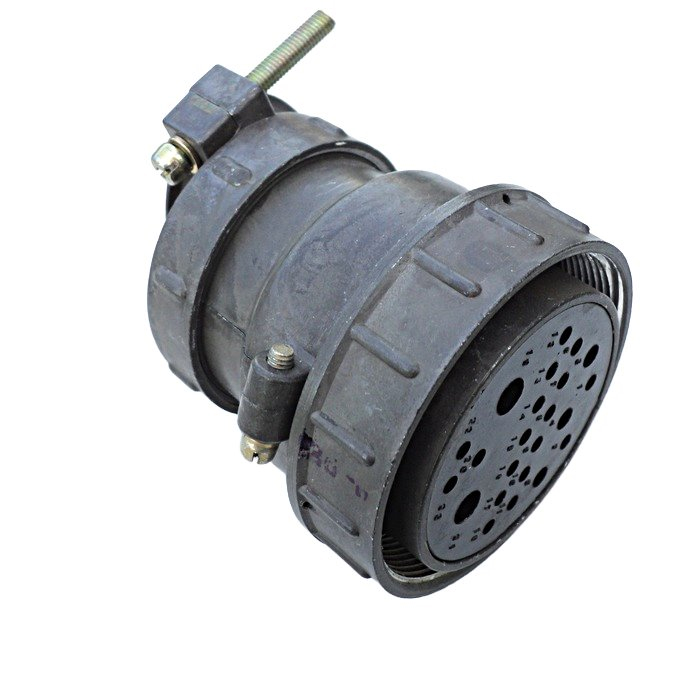

Розетка блочная 2РТ60П31ЭГ1-А относится к типу соединителей 2РТ — цилиндрических разъёмов нормальных габаритов. Такие разъёмы предназначены для работы в электрических цепях и широко применяются в радиоэлектронной и радиотехнической аппаратуре. Изделие используется для объёмного монтажа, то есть для соединения проводников внутри приборов и блоков, где требуется компактное и надёжное электрическое сочленение.

Конструктивно данная розетка является приборной, без патрубка. Это означает, что она устанавливается непосредственно на корпус прибора или блока и не предназначена для подключения экранированного кабеля через патрубок с гайкой. Розетка рассчитана на эксплуатацию в условиях вибрации и механических ударов, что делает её пригодной для аппаратуры, работающей в подвижных и нагруженных условиях.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели соединителя 2РТ.

• Тип разъёма: теплостойкий цилиндрический нормальных габаритов.
• Условный размер корпуса: 60.
• Конструктивное исполнение: приборная розетка без патрубка.
• Количество контактов: 31.
• Вид гайки патрубка: для экранированного кабеля (в данной модели отсутствует, поскольку это приборная розетка).
• Материал контактов: серебро.
• Сопротивление контактов: не более 2,5 мОм при диаметре контакта 1,5 мм, не более 1 мОм при диаметре 2,5 мм, не более 0,75 мОм при диаметре 3,5 мм, не более 0,3 мОм при диаметре 5,5 мм.
• Максимальная токовая нагрузка на одиночный контакт: зависит от диаметра контакта — например, 20 А для диаметра 1,5 мм и до 80 А для диаметра 5,5 мм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц.
• Условия эксплуатации: температура от минус 60 до плюс 100 градусов Цельсия.

Особенности и преимущества

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрического соединения на протяжении всего срока службы. Значения сопротивления контактов нормированы в зависимости от диаметра, что позволяет подбирать исполнение под конкретную токовую нагрузку. Высокая максимальная токовая нагрузка на одиночный контакт — от 20 А при диаметре 1,5 мм до 80 А при диаметре 5,5 мм — делает разъём пригодным как для сигнальных, так и для силовых цепей.

Ресурс в 500 сочленений-расчленений и минимальная наработка 1000 часов характеризуют изделие как рассчитанное на длительную эксплуатацию. Стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяют применять розетку в аппаратуре, подверженной вибрационным и механическим воздействиям, а также в условиях широкого перепада температур.

Применение и монтаж

Розетка 2РТ60П31ЭГ1-А предназначена для объёмного монтажа и устанавливается на приборы и блоки радиоэлектронной и радиотехнической аппаратуры. Применение серебряных контактов и теплостойкого исполнения корпуса делает её пригодной для работы в составе ответственных соединительных узлов.

1. Установите розетку на корпус прибора согласно конструкторской документации.
2. Выполните объёмный монтаж проводников к контактам розетки.
3. Обеспечьте сочленение с ответной частью разъёма типа 2РТ соответствующего условного размера корпуса.
4. Проверьте надёжность соединения и отсутствие повреждений контактов после монтажа.

При эксплуатации следует учитывать нормированные значения токовой нагрузки и сопротивления контактов, зависящие от диаметра применяемых контактов, а также соблюдать температурный диапазон от минус 60 до плюс 100 градусов Цельсия. Артикул изделия — 4896, категория — 2РТ6.
