Назначение прибора

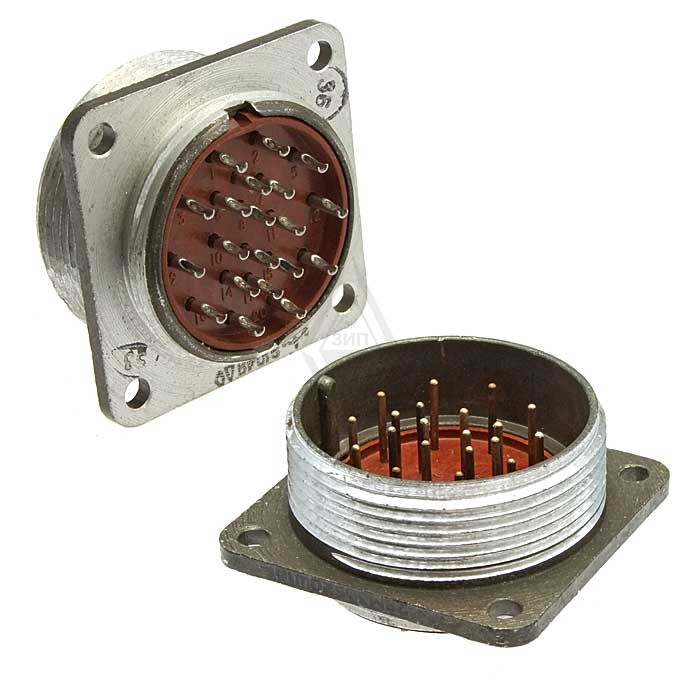

2РТ60П31ЭГ1-АН — это приборная розетка цилиндрического низкочастотного разъёма серии 2РТ. Изделие предназначено для надёжного соединения электрических цепей в различных устройствах. Конструкция относится к классу цилиндрических теплостойких разъёмов и применяется там, где требуется стабильная передача сигнала и тока между блоками аппаратуры.

Розетка выполняет функцию гнездовой части соединения: она принимает ответную вилку и обеспечивает электрический контакт по всем предусмотренным цепям. Благодаря серебряному покрытию контактов достигается отличная проводимость, а низкое переходное сопротивление способствует минимальным потерям при передаче тока и сигнала.

Подтверждённые особенности и характеристики

Ниже перечислены параметры, указанные для данной модели. Значения приведены в соответствии с описанием изделия.

• Условный размер корпуса — 60.
• Количество контактов — 31 штука.
• Диаметры контактов: 14 контактов диаметром 1,5 мм, 14 контактов диаметром 2,5 мм, 2 контакта диаметром 3,5 мм и 1 контакт диаметром 5,5 мм.
• Максимальная токовая нагрузка на контакт — до 20 А.
• Рабочее напряжение — не более 700 В.
• Сопротивление контактов минимальное — от 0,0003 до 0,0025 Ом в зависимости от диаметра контакта.
• Материал контактов — серебро, обеспечивающее отличную проводимость.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Исполнение — всеклиматическое, с защитой от вибраций и влажности.

Расшифровка обозначения

Маркировка 2РТ60П31ЭГ1-АН читается следующим образом. Сочетание 2РТ обозначает тип разъёма — теплостойкий цилиндрический. Число 60 указывает условный размер корпуса. Буква П означает приборную часть без патрубка. Число 31 соответствует количеству контактов. Буква Э указывает на исполнение для экранированного кабеля. Буква Г обозначает розетку (гнездо). Цифра 1 — сочетание контактов. Сочетание АН — модификация изделия.

Применение

Розетка используется в промышленной электронике, включая системы рефрижерации и HVAC, для соединения цепей постоянного и переменного тока. Она обеспечивает защиту от вибраций, влажности и температур в диапазоне от минус 60 до плюс 100 градусов Цельсия и подходит для всеклиматического исполнения.

Благодаря сочетанию контактов разных диаметров изделие позволяет коммутировать как силовые, так и сигнальные цепи в рамках одного соединения. Это делает розетку удобной для аппаратуры, где требуется передача разнородных цепей через единый разъём. Высокая токовая нагрузка на контакт — до 20 А — и рабочее напряжение до 700 В определяют область применения в составе промышленного оборудования, систем управления, охлаждения и климатической техники.

Исполнение для экранированного кабеля позволяет применять розетку в условиях, где важна защита от электромагнитных помех, а серебряное покрытие контактов поддерживает стабильность соединения при длительной эксплуатации. Устойчивость к вибрациям и влажности делает изделие пригодным для работы в тяжёлых условиях промышленных объектов.

Совместимость и эксплуатационные качества

Розетка 2РТ60П31ЭГ1-АН относится к серии 2РТ и предназначена для стыковки с ответными частями того же типоразмера корпуса 60. Сочетание контактов с диаметрами 1,5 мм, 2,5 мм, 3,5 мм и 5,5 мм определяет схему подключения и распределение цепей между контактами разного назначения.

Низкое переходное сопротивление в диапазоне от 0,0003 до 0,0025 Ом снижает нагрев в местах контакта и уменьшает потери. Серебряное покрытие контактов сохраняет проводимость и препятствует окислению при перепадах температуры. Всеклиматическое исполнение и рабочий диапазон от минус 60 до плюс 100 градусов Цельсия позволяют эксплуатировать изделие как в холодных, так и в нагретых условиях без потери рабочих свойств.

Таким образом, приборная розетка 2РТ60П31ЭГ1-АН представляет собой многофункциональный элемент соединения, рассчитанный на большое число цепей, повышенные токи и напряжение, а также на работу в сложных климатических и вибрационных условиях промышленной электроники.
