Назначение и общее описание

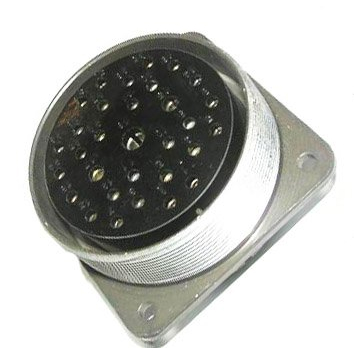

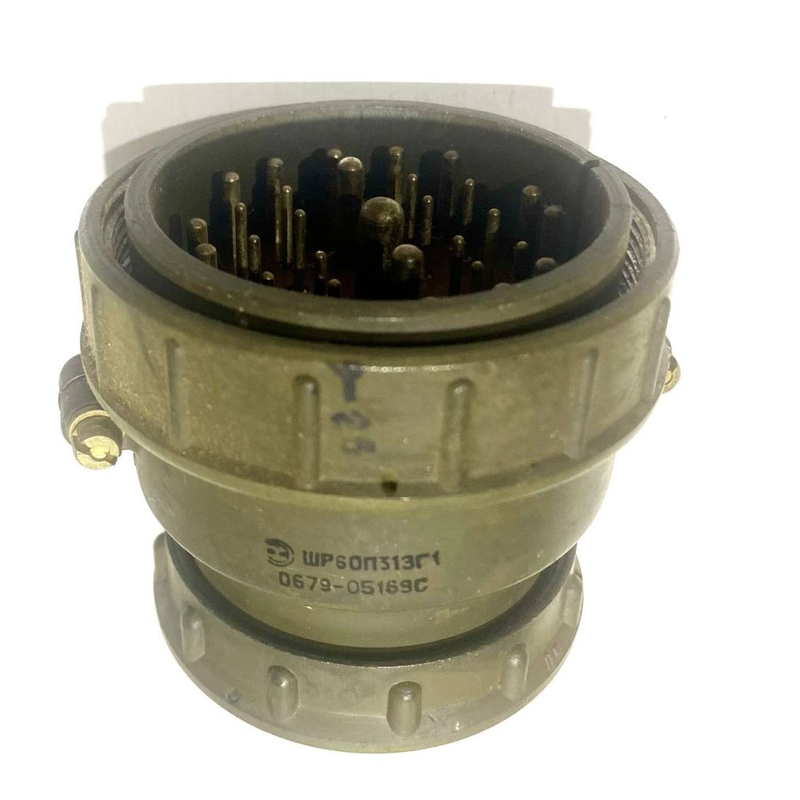

2РТ60П31ЭГ1-А — низкочастотный цилиндрический электрический соединитель серии 2РТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется для объёмного монтажа внутри блоков и рассчитано на присоединение как экранированных, так и неэкранированных кабелей и проводов.

Соединитель относится к приборной части конструкции: буква «П» в обозначении указывает на исполнение без патрубка, то есть подключение выполняется непосредственно на плату или в блок. Сочетание «ЭГ» обозначает конкретное конструктивное исполнение и вариант корпуса. Корпус негерметичный, сочленённое положение фиксируется резьбой, что даёт надёжный контакт и одновременно позволяет просто выполнять разборку и сборку соединения.

По климатическому исполнению изделие относится к категории УХЛ, то есть сохраняет работоспособность в широком диапазоне температур — примерно от минус 60 до плюс 60 градусов Цельсия. Такой набор свойств характерен для соединителей промышленного и специального назначения.

Область применения

Соединитель используется в приборах и электронной аппаратуре общего и специального назначения, там где требуется надёжное электрическое соединение и возможность быстрой разборки узла. Типовые места установки:

• соединение печатных плат между собой и с объёмным монтажом;
• подключение блоков питания к нагрузке и распределительным цепям;
• монтаж усилителей и других электронных узлов с силовыми и сигнальными цепями;
• внутриблочные соединения, где важны малые потери и низкий нагрев контактов;
• аппаратура, работающая при пониженных и повышенных температурах в пределах исполнения УХЛ.

Контактная система и электрические параметры

В соединителе 31 контакт, разнесённых по диаметрам. Такое распределение позволяет одновременно передавать силовые и сигнальные цепи через один разъём. Состав контактной группы:

• 14 контактов диаметром 1,5 миллиметра;
• 14 контактов диаметром 2,5 миллиметра;
• 2 контакта диаметром 3,5 миллиметра;
• 1 контакт диаметром 5,5 миллиметра.

Максимальная токовая нагрузка на одиночный контакт достигает 80 А — это значение относится к контакту самого большого диаметра. Суммарная токовая нагрузка для всего соединителя составляет до 552 А. Сопротивление контактов невелико: для разных диаметров оно не превышает нескольких миллиом, что обеспечивает малые потери и нагрев при работе под нагрузкой.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что гарантирует хорошую электрическую развязку между отдельными цепями и снижает риск паразитных утечек.

Ресурс и условия эксплуатации

Соединитель рассчитан на не менее чем 500 циклов сочленения и расчленения. Минимальная наработка до отказа составляет порядка 1000 часов. Резьбовая фиксация удерживает сочленённое положение при механических воздействиях, а негерметичный корпус определяет область применения — закрытые объёмы приборов и блоков, защищённые от прямого воздействия влаги и агрессивной среды.

Для правильного подбора изделия под конкретную задачу следует учитывать суммарный ток по всем цепям одновременно, диаметры применяемых проводов и кабелей, а также температурный режим внутри аппаратуры в пределах от минус 60 до плюс 60 градусов Цельсия. Артикул изделия — 4895, категория — 2РТ6. Производитель и комплектация поставки в предоставленных данных не указаны.
