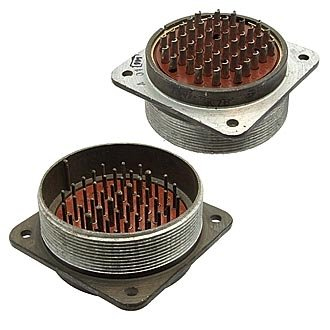

Назначение разъёма 2РТ60 47 Ш2-А

2РТ60 47 Ш2-А — это цилиндрический низкочастотный разъём (соединитель) серии 2РТ из группы нормальных габаритов. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока в промышленных и технических системах, работающих в жёстких условиях эксплуатации. Разъём применяется там, где требуется стабильная передача сигнала и питания при повышенных механических нагрузках, вибрации и перепадах давления.

Область применения охватывает авиационную технику, приборостроение, холодильное оборудование и другие отрасли, где предъявляются высокие требования к электрическому контакту и устойчивости к внешним воздействиям.

Основные электрические характеристики

Разъём рассчитан на рабочее напряжение до 700 В. Максимальная токовая нагрузка на контакт составляет от 20 до 80 А и зависит от диаметра контактов, который лежит в диапазоне от 1,5 до 5,5 мм.

Сопротивление контактов минимально: не более 0,0025 Ом для контактов диаметром 1,5 мм и до 0,0003 Ом для контактов диаметром 5,5 мм. Контакты выполнены из серебра, что обеспечивает низкие потери и долговечность соединения. Рабочая частота достигает 3 МГц, а сопротивление изоляции составляет не менее 1000 МОм.

• Рабочее напряжение: до 700 В.
• Токовая нагрузка на контакт: от 20 до 80 А в зависимости от диаметра контактов.
• Диаметр контактов: от 1,5 до 5,5 мм.
• Сопротивление контактов: не более 0,0025 Ом для 1,5 мм и до 0,0003 Ом для 5,5 мм.
• Материал контактов: серебро.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 1000 МОм.

Конструкция и расшифровка маркировки

В обозначении 2РТ60 47 Ш2-А каждая часть несёт конкретную информацию. Число 60 указывает условный размер корпуса, число 47 — количество контактов. Буква Ш означает вилку в приборной части, то есть штыревой тип соединения. Цифра 2 обозначает сочетание контактов, а буква А — модификацию, часто с улучшенной виброустойчивостью.

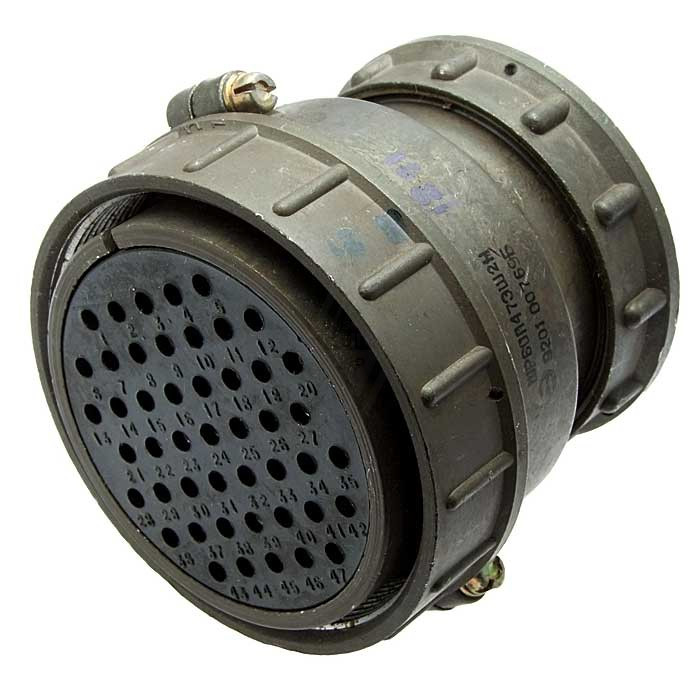

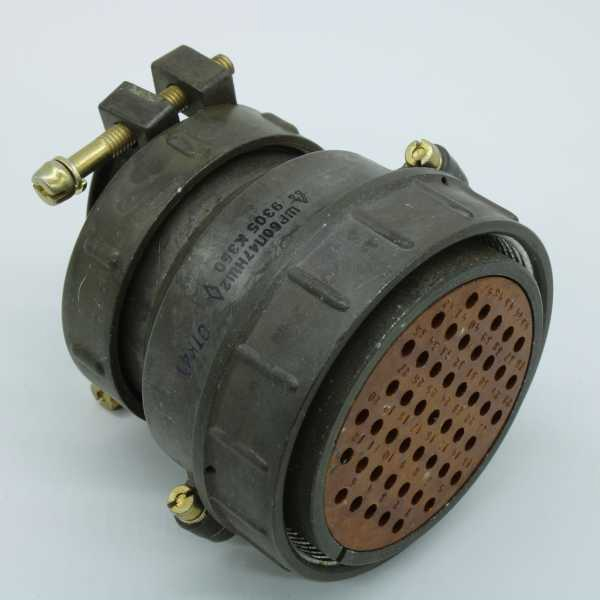

Существуют варианты исполнения разъёмов этой серии: приборная часть (П, ПК, СК) и кабельная (У, П). Изделие выпускается с патрубками прямого или углового типа и подходит как для экранированных, так и для неэкранированных кабелей.

Ресурс разъёма по числу соединений-расчленений достигает 500 циклов, а наработка составляет не менее 1000 часов.

Условия эксплуатации

Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 Гц до 1000 Гц с ускорением 100 м/с². Он устойчив к ударам с ускорением до 10 000 м/с² при одиночных воздействиях и до 1500 м/с² при многократных.

Изделие сохраняет работоспособность при пониженном давлении до 1,3·10⁻⁴ Па и при линейных нагрузках до 2000 м/с². Срок хранения разъёма составляет до 20 лет.

Благодаря совокупности этих свойств 2РТ60 47 Ш2-А подходит для эксплуатации в цепях постоянного и переменного тока в жёстких условиях, включая авиацию, приборостроение и холодильное оборудование.

Краткое резюме

1. Тип изделия: цилиндрический низкочастотный разъём серии 2РТ.
2. Количество контактов: 47.
3. Исполнение: вилка приборная, штыревая.
4. Напряжение: до 700 В.
5. Ток на контакт: 20–80 А.
6. Ресурс: до 500 циклов соединений-расчленений, наработка не менее 1000 часов.
7. Срок хранения: до 20 лет.
