2РТ60 47 Г2-А

Цена:

1450 ₽

Технические характеристики

2РТ60 47 Г2-А

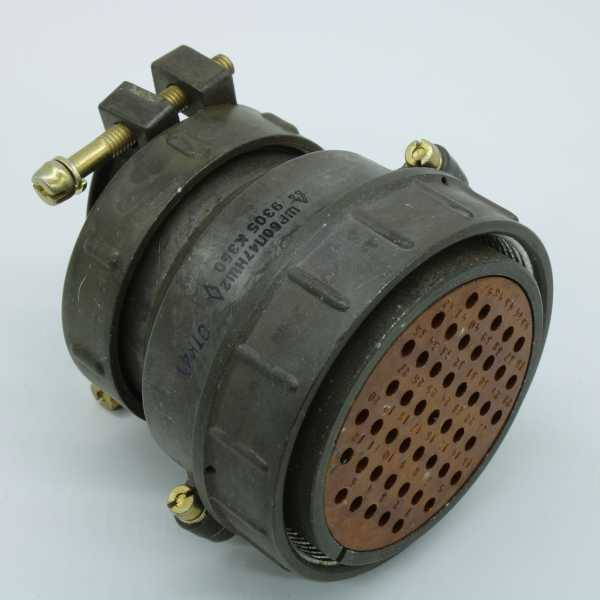

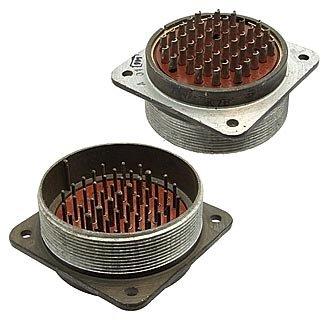

2РТ60 47 Г2-А — это разъём из серии 2РТ-А, предназначенный для надёжных электрических соединений в различных электро- и радиоаппаратах. Он представляет собой блочную вилку или розетку с 47 контактами, где 40 контактов имеют диаметр 1,5 мм, а 7 — 2,5 мм.

Основные характеристики

Соединитель рассчитан на рабочий ток до 10–200 А на контакт (в зависимости от диаметра), максимальное напряжение 700–850 В и частоту до 3 МГц. Сопротивление контактов не превышает 2,5 мОм для 1,5 мм и 1 мОм для 2,5 мм, а сопротивление изоляции — не менее 1000–5000 МОм. Общая токовая нагрузка достигает 399 А.

Условия эксплуатации

Рабочая температура от -60 до +100 °C, с возможностью кратковременного нагрева до +180 °C. Выдерживает синусоидальную вибрацию 1–10000 Гц с ускорением до 100–300 м/с² (10–30 g), механические удары до 10000 м/с² (1000 g) и пониженное давление до 1,3·10⁻⁴ Па. Срок службы: минимум 1000 часов наработки и 500 циклов соединений.

Конструкция и применение

Корпус условного размера 60, негерметичный, климатика УХЛ, с контактами из серебра или никеля и монтажом пайкой. Используется во внутренних соединениях приборов для обеспечения фиксации резьбой. Расшифровка: 2РТ — тип, 60 — размер корпуса, 47 — число контактов, Г2-А — вариант исполнения.

Описание

Назначение соединителя 2РТ60 47 Г2-А

Разъём 2РТ60 47 Г2-А относится к серии 2РТ-А и предназначен для обеспечения надёжных электрических соединений в различных электро- и радиоаппаратах. Изделие применяется там, где требуется передача сигнала и питающего напряжения через блочное сочленение с большим числом контактных пар. Благодаря конструкции блочной вилки или розетки соединитель обеспечивает стабильный электрический контакт при многократном соединении и разъединении ответных частей.

Артикул изделия — 4891, категория — 2РТ6. Производитель в представленных данных не указан. Расшифровка обозначения следующая: 2РТ — тип изделия, 60 — условный размер корпуса, 47 — общее число контактов, Г2-А — вариант исполнения.

Подтверждённые технические особенности

Контактная система

Соединитель содержит 47 контактов, из которых 40 контактов имеют диаметр 1,5 мм, а 7 контактов — диаметр 2,5 мм. Такое сочетание позволяет использовать разъём одновременно для цепей с разными токами и сигналами. Контакты изготовлены из серебра или никеля. Монтаж выполняется пайкой.

Электрические параметры

Рабочий ток: до 10–200 А на контакт в зависимости от диаметра.
Максимальное напряжение: 700–850 В.
Рабочая частота: до 3 МГц.
Сопротивление контактов: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
Сопротивление изоляции: не менее 1000–5000 МОм.
Общая токовая нагрузка: до 399 А.

Условия эксплуатации

Рабочая температура изделия составляет от минус 60 до плюс 100 °C, допускается кратковременный нагрев до плюс 180 °C. Разъём выдерживает синусоидальную вибрацию в диапазоне 1–10000 Гц с ускорением до 100–300 м/с², что соответствует 10–30 g. Механические удары могут достигать 10000 м/с², то есть 1000 g. Изделие сохраняет работоспособность при пониженном давлении до 1,3·10⁻⁴ Па. Срок службы составляет не менее 1000 часов наработки и не менее 500 циклов соединений.

Конструкция и применение

Корпус имеет условный размер 60. Исполнение негерметичное, климатическое исполнение — УХЛ. Фиксация соединения обеспечивается резьбой. Разъём применяется во внутренних соединениях приборов, где необходимо передать большое число цепей через единый узел сочленения.

Благодаря сочетанию контактов двух диаметров, высокому напряжению, широкому температурному диапазону и стойкости к вибрации и ударам, соединитель 2РТ60 47 Г2-А подходит для ответственных электро- и радиоаппаратов, работающих в жёстких условиях. Изделие рассчитано на пайку, что требует соответствующей подготовки монтажных проводов и соблюдения технологии пайки при сборке.
