Назначение и область применения

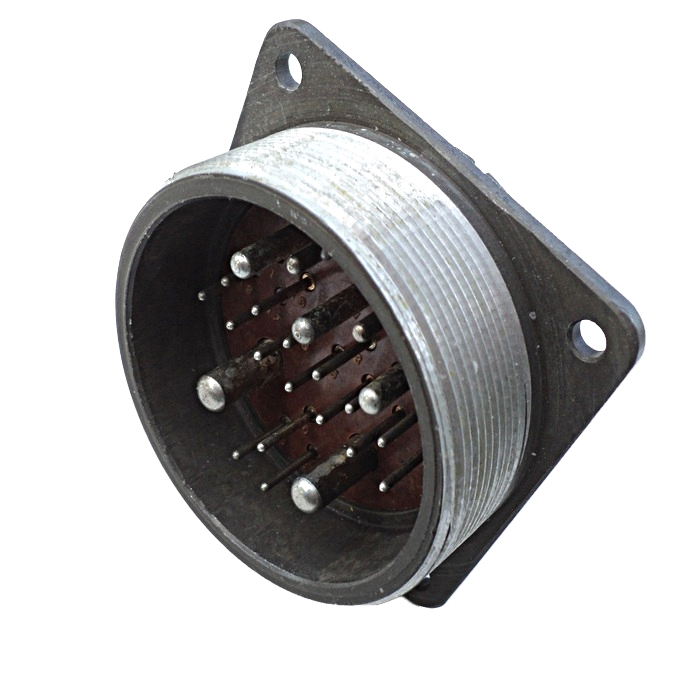

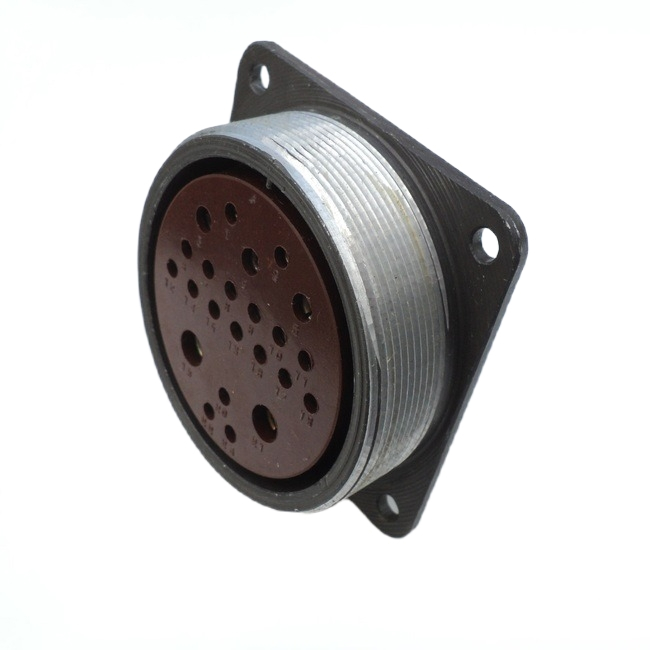

Разъем 2РТ55ПК31НГ3-А (артикул 7566) — приборная розетка блочного исполнения из серии соединителей 2РТ5. Изделие предназначено для работы в электрических цепях с частотой до 3 МГц и применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надежное электрическое соединение с большим числом контактов.

Розетка относится к серии 2РТ — группе соединителей, используемых в радиоэлектронной и радиотехнической аппаратуре. Благодаря блочной конструкции и прямому патрубку изделие ориентировано на объемный монтаж и может применяться как в приборных, так и в кабельных соединителях.

Технические характеристики

Контактная система

Розетка имеет 31 контакт. Контакты различаются по диаметру и распределены следующим образом:

• 14 контактов диаметром 1,5 мм;
• 14 контактов диаметром 2,5 мм;
• 3 контакта диаметром 3,5 мм.

Такое сочетание диаметров позволяет коммутировать цепи с разными рабочими параметрами в рамках одного соединителя.

Электрические параметры

• Рабочий ток на контакт — не менее 0,2 А.
• Напряжение — не более 700 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Число сочленений-расчленений — до 500.
• Минимальная наработка — не менее 1000 часов.
• Минимальный срок сохраняемости — до 20 лет.

Сопротивление электрического контакта нормируется в зависимости от покрытия и диаметра контакта. Для покрытия серебром оно составляет: при диаметре 1,5 мм — не более 2,5 мОм, при 2,5 мм — не более 1 мОм, при 3,5 мм — не более 0,75 мОм. Для покрытия никелем нормы выше: при диаметре 1,5 мм — не более 5 мОм, при 2,5 мм — не более 2,5 мОм, при 3,5 мм — не более 1,5 мОм.

Условия эксплуатации

Разъем рассчитан на работу при воздействии вибрации и механических нагрузок. Синусоидальная вибрация допускается в диапазоне частот от 1 Гц до 1000 Гц с амплитудой ускорения до 100 метров на секунду в квадрате.

Температурный диапазон эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Сочетание широкого температурного диапазона и стойкости к вибрационным нагрузкам делает изделие пригодным для аппаратуры, работающей в жестких условиях.

Конструктивные особенности и комплектация

Розетка выполнена в блочном исполнении с прямым патрубком и предназначена для объемного монтажа. Изделие поставляется в заводской упаковке, в комплект входит паспорт. Исполнение ВП указано в обозначении изделия.

Совокупность характеристик — 31 контакт трех типоразмеров, рабочее напряжение до 700 В, сопротивление изоляции не менее 1000 МОм, ресурс до 500 сочленений и срок сохраняемости до 20 лет — определяет разъем 2РТ55ПК31НГ3-А как долговечное решение для применения в электронике и радиотехнике.
