Назначение и общая информация

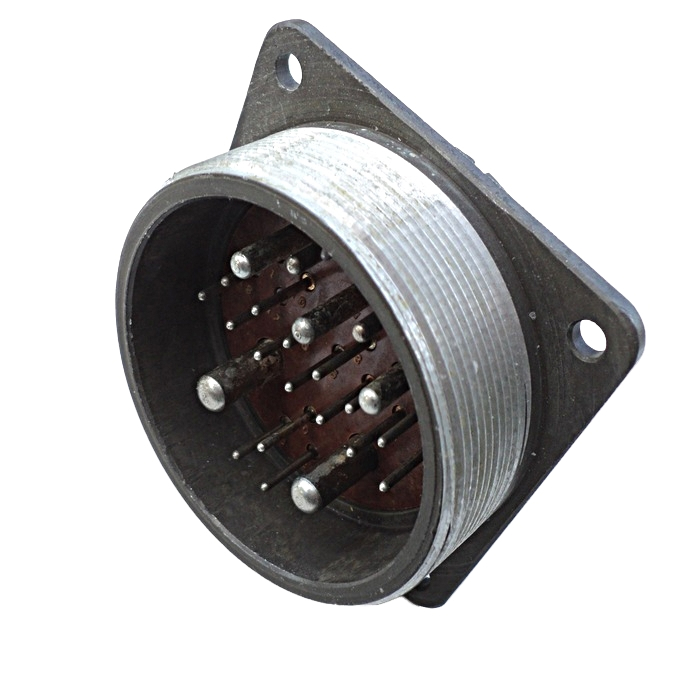

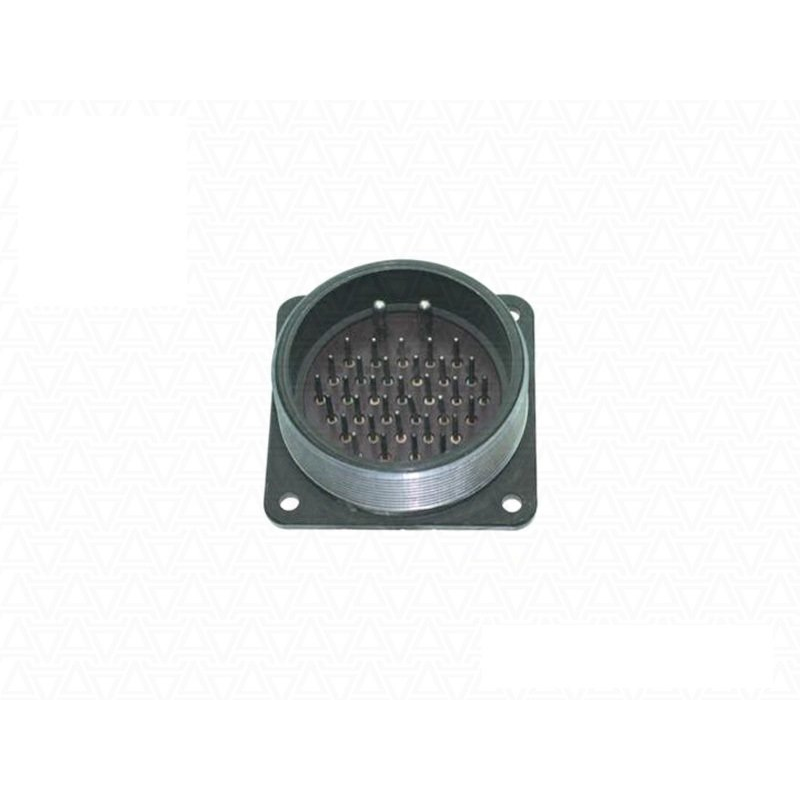

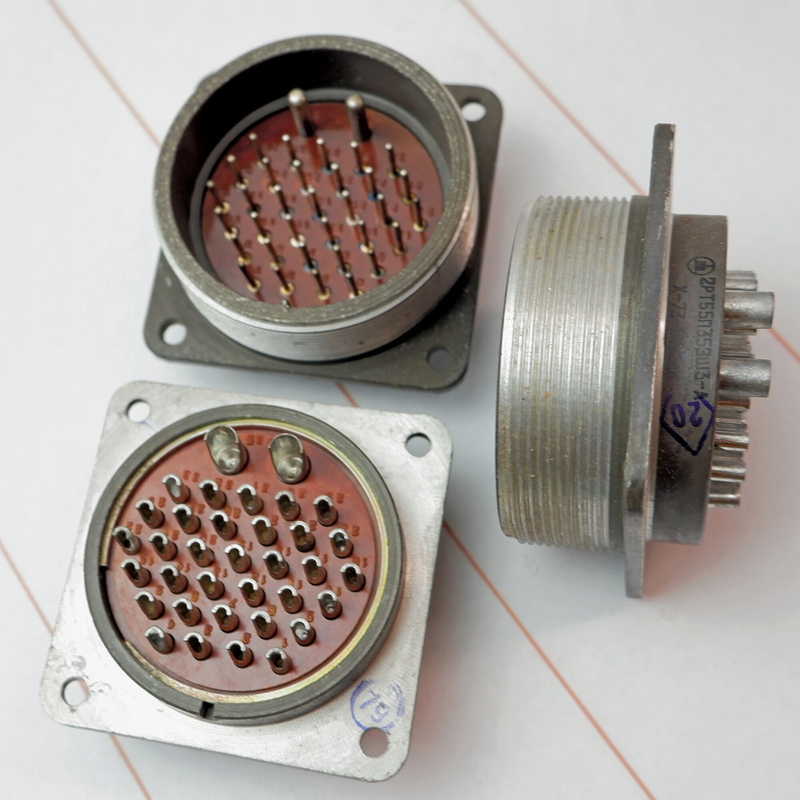

Разъем 2РТ55П35ЭШ3-А — блочная вилка серии 2РТ5, предназначенная для соединения электрических цепей в составе промышленного, энергетического и автоматизированного оборудования. Артикул позиции — 7564. В наименовании указаны исполнение ВП, поставка в заводской упаковке и наличие паспорта. Изделие относится к многоконтактным блочным соединителям: в описании указано 35 контактов, что позволяет коммутировать несколько цепей через один разъем.

Производитель в предоставленных данных не указан. Сведения о заводе-изготовителе, дате выпуска и конкретных условиях приемки следует проверять по паспорту, который входит в комплект поставки.

Подтвержденные технические особенности

Ниже приведены характеристики, указанные в имеющемся описании товара. Их следует рассматривать как справочные; для ответственных применений допустимые режимы необходимо сверять с паспортом и техническими условиями изготовителя.

• Количество контактов: 35.
• Максимальное рабочее напряжение: 700 В.
• Максимальная токовая нагрузка на одиночный контакт: до 200 А по данным описания; фактическая нагрузка зависит от условий эксплуатации и подтверждается документацией.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Материал контактов: серебро, что обеспечивает хорошую проводимость и устойчивость к коррозии.
• Рабочая частота: до 3 МГц.

Конструкция и механическая стойкость

Разъем имеет прочный корпус, который защищает внутренние компоненты от механических повреждений и воздействия внешней среды. Блочное исполнение относится к конструкции соединителя; конкретный способ монтажа в предоставленных данных не описан. В описании отмечена возможность работы в условиях вибрации и сохранение соединения при динамических нагрузках; конкретные диапазоны вибрации, ударов и климатические пределы не приведены.

Контакты выполнены из серебра. Это подтвержденная особенность, важная для стабильности электрического соединения. При этом сечение подключаемого провода, способ монтажа и момент затяжки в исходных данных не указаны, поэтому их нельзя назначать произвольно.

Комплектация и документация

Поставка выполняется в заводской упаковке. В комплект входит паспорт. Паспорт содержит технические условия и рекомендации по эксплуатации, что позволяет проверить характеристики разъема, допустимые режимы и правила применения до ввода изделия в работу. Наличие паспорта особенно важно для многоконтактных соединителей, где требуется учитывать распределение нагрузок по цепям и условия среды.

Применение

Разъемы серии 2РТ применяются для соединения электрических цепей в следующих областях:

• Электроэнергетика: коммутация цепей в энергетическом оборудовании и распределительных системах.
• Промышленное оборудование: подключение блоков, узлов и силовых цепей в составе промышленных установок.
• Автоматика и управление: организация многоконтактных соединений в шкафах, пультах и системах управления.

Блочная вилка подходит для случаев, когда требуется компактное многоконтактное соединение с защитой контактной группы корпусом. При выборе необходимо учитывать число цепей, рабочее напряжение, токовую нагрузку, частотные свойства и условия среды. Для точной проверки совместимости с ответной частью следует использовать обозначение разъема и паспорт.

Что уточнить перед применением

Перед монтажом рекомендуется проверить по паспорту допустимые токи и напряжения для конкретного режима, требования к ответной части, схему расположения контактов, способ подключения проводов и климатические ограничения. В предоставленных данных эти параметры раскрыты не полностью. Также следует учитывать, что значение до 200 А относится к одиночному контакту по описанию, а не к суммарной нагрузке на все 35 контактов одновременно.
