Назначение соединителя

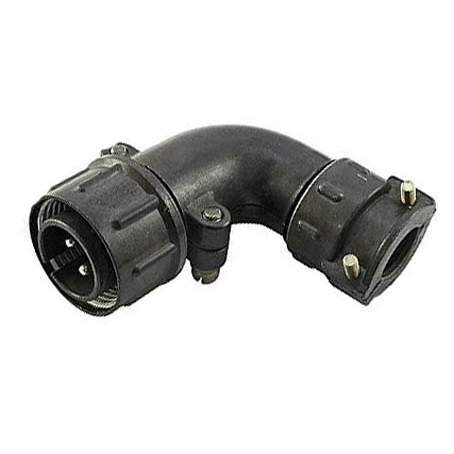

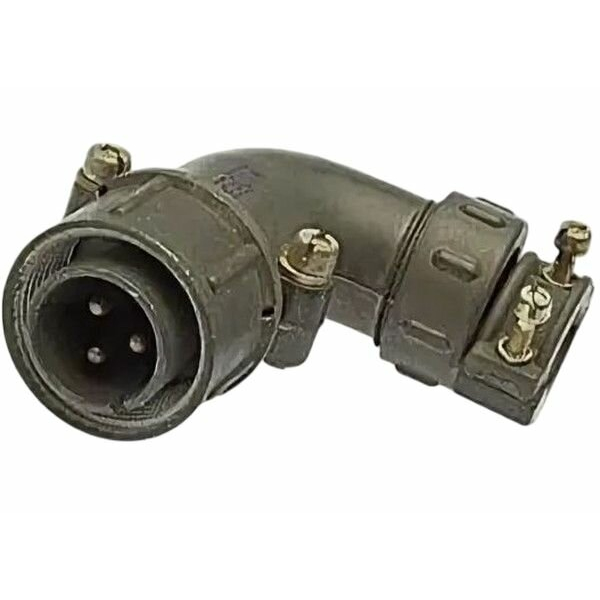

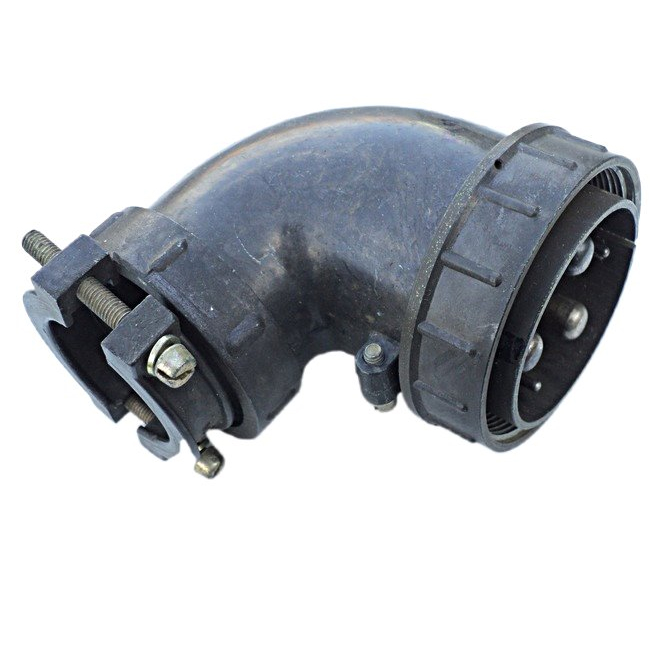

Соединитель 2РТ55У6НГ6-А представляет собой кабельную угловую вилку из серии цилиндрических соединителей типа 2РТ-А нормальных габаритов. Такие соединители предназначены для работы в электрических цепях с частотой до 3 МГц и применяются для объёмного монтажа в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Серия 2РТ-А состоит из вилок и розеток, которые могут быть приборными или кабельными. Данное исполнение является кабельной вилкой, то есть устанавливается на кабель, а не на корпус прибора. Угловое исполнение корпуса позволяет подводить кабель под углом, что удобно при ограниченном пространстве внутри аппаратуры и при прокладке жгутов.

Расшифровка условного обозначения

Обозначение построено по единой схеме, принятой для соединителей 2РТ-А. Ниже приведены элементы, соответствующие данному изделию, и общий принцип маркировки.

• 2РТ — тип соединителя.
• 55 — типоразмер, то есть типовой размер корпуса и контактной системы; в серии предусмотрены типоразмеры 12, 16, 20, 28, 32, 36, 40, 48, 55 и 60.
• У — исполнение, соответствующее угловому варианту корпуса.
• 6 — номер, указывающий конкретное исполнение соединителя в рамках типоразмера.
• Н — вид покрытия контактов; в обозначениях серии различают покрытие серебром и покрытие никелем.
• Г — признак герметичного исполнения.
• 6 — номер исполнения, уточняющий конструктивные особенности.
• А — принадлежность к серии 2РТ-А.

В справочной схеме обозначения также указываются тип корпуса (П — приборный, ПК, СК, У — кабельные варианты), номер контактной системы и число контактов, а также суффиксы АН. Для полного уточнения параметров конкретного исполнения следует руководствоваться обозначением на изделии и эксплуатационной документацией.

Подтверждённые технические характеристики

Для соединителей 2РТ-А заявлены следующие параметры:

• рабочая частота — до 3 МГц;
• рабочий ток на контакт — не менее 0,2 А;
• напряжение — не более 700 В;
• сопротивление электрического контакта при покрытии серебром — от 0,15 мОм до 2,5 мОм в зависимости от диаметра контакта;
• сопротивление электрического контакта при покрытии никелем — от 0,6 мОм до 5 мОм в зависимости от диаметра контакта;
• сопротивление изоляции — не менее 1000 МОм;
• число сочленений-расчленений — 500;
• минимальная наработка — 1000 ч;
• минимальный срок сохраняемости — 20 лет.

Метод монтажа проводников — пайка. Конкретное число контактов, их диаметр и вид покрытия для исполнения 2РТ55У6НГ6-А определяются по маркировке и документации изготовителя.

Условия эксплуатации

Соединители 2РТ-А рассчитаны на работу в жёстких условиях. Заявлена устойчивость к синусоидальной вибрации в диапазоне частот от 1 Гц до 1000 Гц при амплитуде ускорения 100 м/с², а также к механическому удару одиночного действия с ускорением 10 000 м/с². Перечень испытательных воздействий в имеющихся данных приведён не полностью, поэтому остальные параметры стойкости следует уточнять по документации.

Применение

Угловая кабельная вилка 2РТ55У6НГ6-А применяется в составе электрических соединений вилка — розетка в цепях частотой до 3 МГц. Типовые области — объёмный монтаж, радиоэлектронная и радиотехническая аппаратура общего назначения. Изделие подходит для случаев, когда требуется угловой вывод кабеля, паечное соединение проводников с контактами и покрытие контактов никелем.

При монтаже необходимо учитывать ограничения по току на контакт, напряжению и частоте, а также соблюдать технологию пайки, чтобы обеспечить нормируемое переходное сопротивление контакта и сопротивление изоляции. Ресурс соединения рассчитан на 500 циклов сочленения-расчленения.

Комплектация и обозначение

Товар поставляется как вилка кабельная угловая; артикул — 4887; категория — 2РТ5. Производитель в предоставленных данных не указан, краткое описание из каталога отсутствует. Сведения о комплекте поставки, стране производства, сертификатах и гарантийных обязательствах в исходных данных не приведены и в описании не указываются.
