Назначение изделия

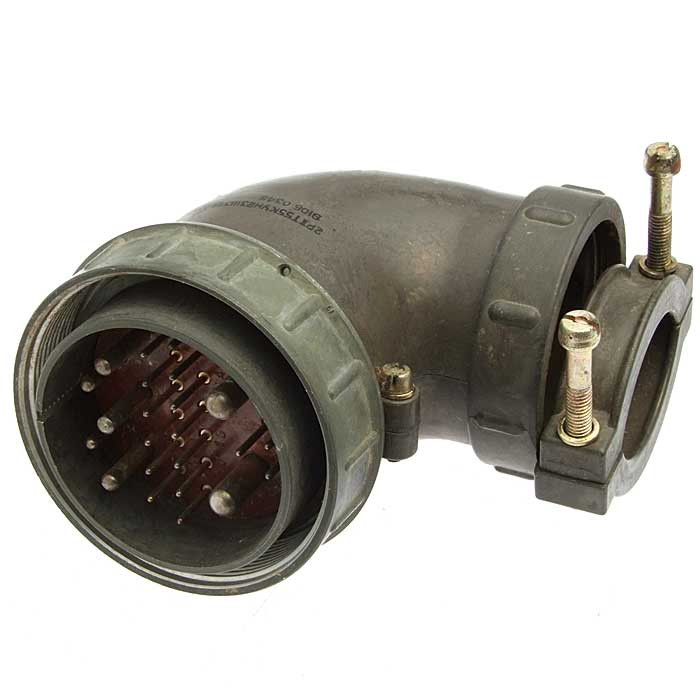

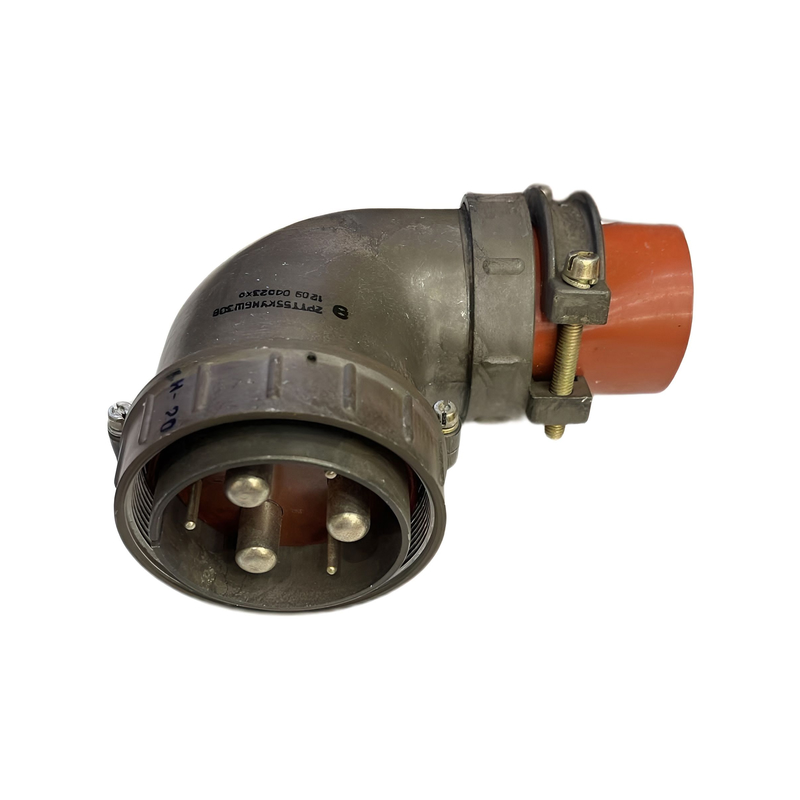

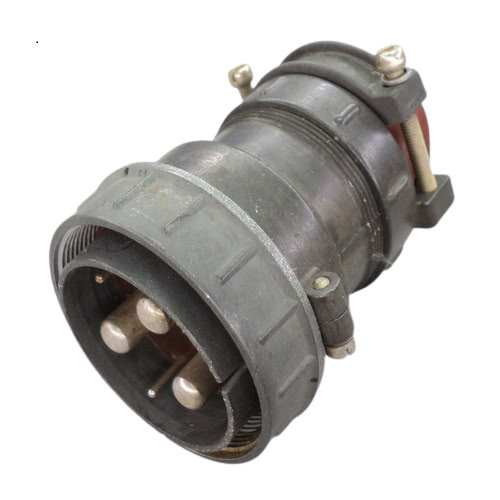

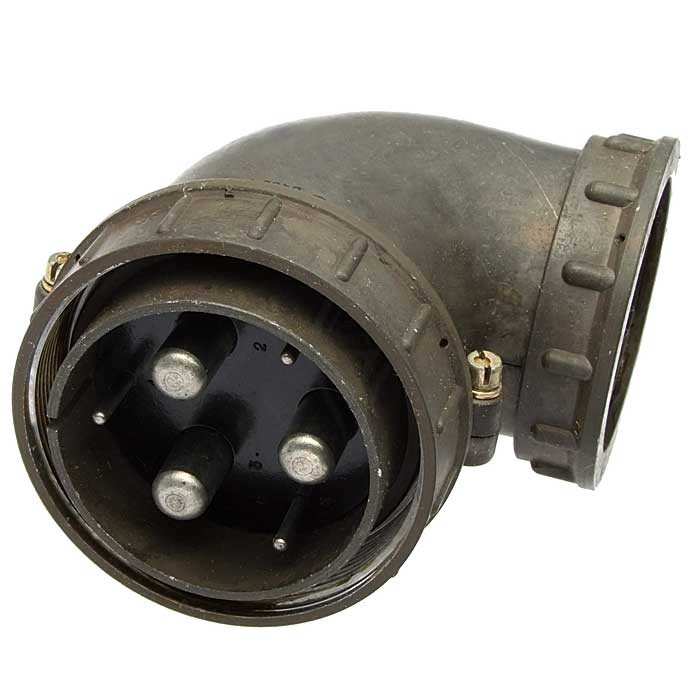

2РТ55У6НГ6-А представляет собой кабельную вилку, предназначенную для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного тока. Изделие относится к соединителям типа 2РТ и применяется там, где требуется надёжное разъёмное соединение силовых и сигнальных цепей с возможностью многократного сочленения и расчленения.

Ответной частью для кабельной вилки 2РТ55У6НГ6-А являются розетки приборные ШР55П6ЭГ6, ШР55П6ЭГ6Н, ШР55У6ЭГ6, 2РТ55П6ЭГ6-А и другие. Это позволяет использовать вилку в составе штатных соединительных узлов, рассчитанных на соответствующий типоразмер корпуса.

Расшифровка условного обозначения

Маркировка изделия построена по стандартной схеме, принятой для соединителей данного семейства, и содержит сведения о конструкции, числе и типе контактов, а также о покрытии контактной группы.

• 2РТ — тип соединителя.
• 55 — условный размер корпуса.
• У — конструктивное исполнение кабельной части.
• 6 — количество контактов.
• Н — для неэкранированного кабеля.
• Г — вилка.
• 6 — шесть контактов: три контакта диаметром 2,5 мм и три контакта диаметром 9 мм.
• А — дополнительное обозначение по материалу изолятора.
• Н — покрытие контактов никелем; при отсутствии буквы Н контакты имеют серебряное покрытие.

Основные технические характеристики

Ниже приведены подтверждённые параметры разъёмов типа 2РТ55, к которым относится описываемое изделие. Значения характеризуют электрические, механические и климатические возможности соединителя.

• Количество контактов и их диаметр: 6 штук — 3 контакта диаметром 2,5 мм и 3 контакта диаметром 9 мм.
• Сопротивление контакта: не более 1 мОм для контактов диаметром 2,5 мм и 0,15 мОм для контактов диаметром 9 мм.
• Максимальная токовая нагрузка на одиночный контакт: 25 А для контактов диаметром 2,5 мм и 200 А для контактов диаметром 9 мм.
• Максимальная общая токовая нагрузка: 675 А.
• Тип соединителя: негерметичный, климатическое исполнение УХЛ.
• Материал контактов: серебро или никель.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Амплитудное значение напряжения цепи: 850 В.
• Количество сочленений и расчленений: 500.
• Минимальная наработка: 1000 часов.

Условия эксплуатации и устойчивость к воздействиям

Вилка рассчитана на работу в широком диапазоне температур и при интенсивных механических нагрузках. Повышенная рабочая температура среды составляет плюс 60 градусов Цельсия, пониженная рабочая температура среды — минус 60 градусов Цельсия. Пониженное атмосферное давление, при котором изделие сохраняет работоспособность, достигает 1,3 на 10 в минус четвёртой степени Па, что соответствует 1,3 на 10 в минус шестой степени мм ртутного столба.

Вибрационная стойкость изделия подтверждается диапазоном частот синусоидальной вибрации от 1 до 5000 Гц при ускорении синусоидальной вибрации 300 метров на секунду в квадрате, то есть 30 g. Ускорение механического удара одиночного действия составляет 5000 метров на секунду в квадрате (500 g), ускорение механического удара многократного действия — 350 метров на секунду в квадрате (35 g).

Применение и особенности конструкции

Благодаря сочетанию контактов разного диаметра вилка подходит для цепей с различной токовой нагрузкой в пределах одного соединительного узла: контакты диаметром 9 мм рассчитаны на большие токи, а контакты диаметром 2,5 мм — на менее нагруженные цепи. Это делает изделие удобным для комплексных кабельных сборок, где требуется одновременная коммутация силовых и вспомогательных линий.

Исполнение для неэкранированного кабеля определяет область монтажа, а негерметичная конструкция с климатическим исполнением УХЛ предполагает эксплуатацию в соответствующих условиях. Покрытие контактов никелем обеспечивает указанные в обозначении свойства контактной группы, а ресурс в 500 сочленений и расчленений и минимальная наработка 1000 часов задают ориентиры по долговечности при соблюдении условий применения.

При подборе ответных частей следует учитывать перечисленные совместимые приборные розетки, что позволяет собрать законченный соединительный узел на базе соединителей типа 2РТ55.
