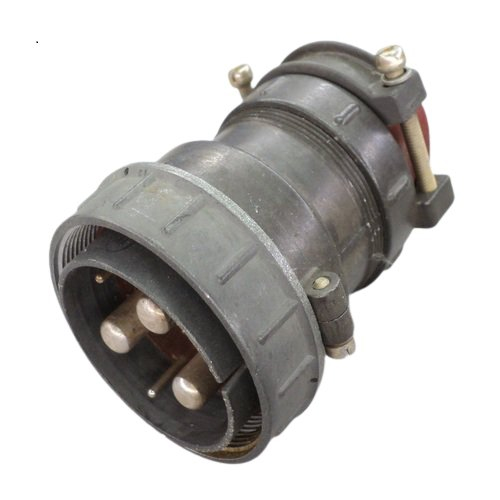

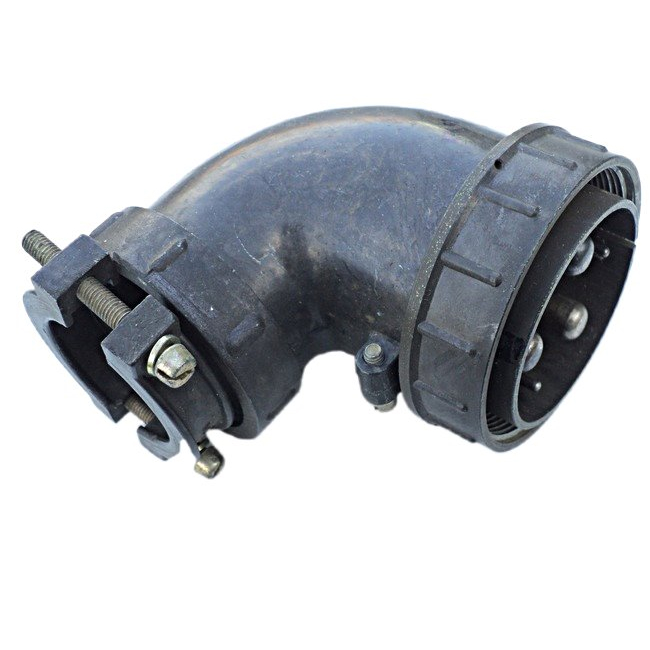

Назначение соединителя 2РТ55У35НГ3

Соединитель 2РТ55У35НГ3 представляет собой цилиндрический разъем ручного соединения, предназначенный для внутреннего объемного монтажа. Основное назначение изделия — обеспечение надежного электрического соединения цепей внутри блоков, приборов и устройств, где требуется прочный и устойчивый к механическим воздействиям контакт.

Данная модель относится к категории 2РТ5 и выполнена в виде вилки. Буквенное обозначение «Г» в маркировке указывает на то, что это кабельная часть соединителя. Такое исполнение позволяет подключать разъем непосредственно к кабелю, обеспечивая стабильную передачу электрического сигнала или питания.

Разъемы серии 2РТ широко востребованы в электронных устройствах и системах, где предъявляются повышенные требования к надежности соединения. Они подходят как для промышленного применения, так и для использования в специализированных приборах.

Подтвержденные особенности и технические параметры

Конструкция соединителя 2РТ55У35НГ3 включает несколько характерных элементов, определяемых его маркировкой. Ниже перечислены подтвержденные особенности изделия.

• Тип изделия: 2РТ — цилиндрический разъем ручного соединения.
• Количество контактов: 35.
• Размер корпуса: 55.
• Часть соединителя: вилка, кабельная часть, обозначаемая буквой «Г».
• Вид патрубка: угловое конструктивное исполнение кабельной части, обозначаемое буквой «У».
• Вид концевой гайки: «Н» — исполнение для неэкранированного кабеля.
• Устойчивость к вибрации: изделие сохраняет надежное электрическое соединение при вибрационных нагрузках.
• Технические условия: разъемы соответствуют ГЕ0.364.118 ТУ.

Соединители данной серии используются для подключения цепей с токовой нагрузкой до 200 ампер и напряжением до 700 вольт. Конкретные допустимые значения зависят от модели серии и условий эксплуатации. Изделие предназначено для внутреннего объемного монтажа, что определяет область его применения внутри корпусов приборов и блоков.

Конструктивные особенности маркировки

Маркировка 2РТ55У35НГ3 содержит информацию о ключевых параметрах изделия. Число 55 указывает на размер корпуса, число 35 — на количество контактов. Буква «У» обозначает угловой патрубок кабельной части, что важно при компоновке разъема в ограниченном пространстве. Буква «Н» свидетельствует о том, что концевая гайка предназначена для неэкранированного кабеля. Буква «Г» подтверждает, что это вилка, то есть кабельная часть соединителя.

Применение и условия эксплуатации

Соединитель 2РТ55У35НГ3 применяется в различных электронных устройствах и системах, где необходимо обеспечить надежное и прочное электрическое соединение. Благодаря устойчивости к вибрации изделие может использоваться в условиях, связанных с механическими нагрузками.

Основные сферы применения включают промышленное оборудование и специализированные приборы. Разъем подходит для внутреннего объемного монтажа, то есть для установки внутри корпусов, блоков и шкафов. Он обеспечивает коммутацию цепей с токовой нагрузкой до 200 ампер и напряжением до 700 вольт в зависимости от конкретного исполнения серии.

1. Промышленные электронные устройства, требующие надежного соединения цепей.
2. Специализированные приборы, где важна устойчивость к вибрации.
3. Внутренний объемный монтаж в блоках и корпусах оборудования.

Применение соединителя позволяет упростить сборку и обслуживание электронных систем за счет ручного соединения частей разъема. Изделие соответствует техническим условиям ГЕ0.364.118 ТУ, что подтверждает его пригодность для использования в заявленных областях.

Краткое резюме

Таким образом, 2РТ55У35НГ3 — это вилка цилиндрического разъема серии 2РТ с 35 контактами и корпусом размера 55. Изделие имеет угловой патрубок для неэкранированного кабеля и предназначено для внутреннего объемного монтажа. Оно обеспечивает надежное электрическое соединение, устойчиво к вибрации и соответствует техническим условиям ГЕ0.364.118 ТУ. Разъем применяется в промышленных и специализированных электронных устройствах для коммутации цепей с током до 200 ампер и напряжением до 700 вольт.
