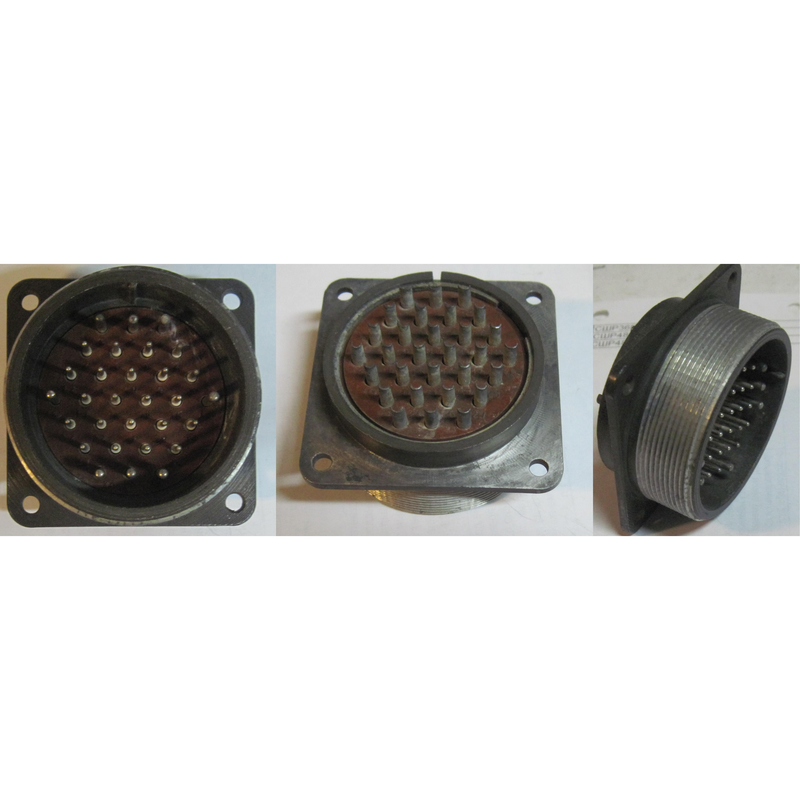

Назначение разъёма 2РТ55У35НГ3-А

2РТ55У35НГ3-А — это кабельная вилка из серии цилиндрических разъёмов 2РТ, то есть теплостойких разъёмов нормальных габаритов. Изделие предназначено для надёжного соединения электрических цепей с неэкранированным кабелем и применяется в промышленных и специальных системах, где предъявляются повышенные требования к стойкости к вибрациям, перепадам температур и механическим нагрузкам.

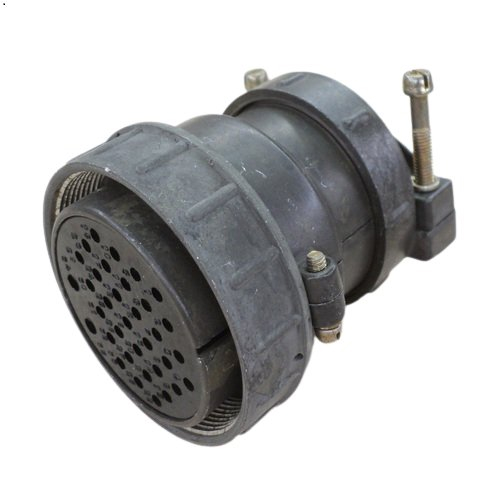

Конструктивно разъём относится к кабельной части соединения: обозначение «Г» указывает на вилку, то есть на исполнение с контактами-штырями. Такое решение позволяет стыковать вилку с ответной розеткой и передавать электрический сигнал или питание по неэкранированному кабелю без дополнительного экранирования.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТ55У35НГ3-А читается последовательно и отражает ключевые параметры изделия:

• 2РТ — тип разъёма: цилиндрический, теплостойкий;
• 55 — условный размер корпуса;
• У — угловой патрубок кабельной части;
• 35 — число контактов;
• Н — исполнение под неэкранированный кабель;
• Г — вилка (штыревая часть);
• 3 — сочетание контактов;
• А — модификация.

Контакты разъёма имеют преимущественный диаметр 3,5 мм и изготавливаются из серебра или никеля, что обеспечивает минимальное сопротивление и долговечность соединения. Общее число циклов соединения достигает 500. Корпус разъёма обеспечивает герметичность при пониженном давлении до 1,3·10⁻⁴ Па.

Технические характеристики

Ниже приведены подтверждённые параметры изделия 2РТ55У35НГ3-А:

• число контактов — 35;
• условный размер корпуса — 55;
• преимущественный диаметр контактов — 3,5 мм;
• максимальный ток на контакт — до 40 А;
• максимальное напряжение — 700 В;
• рабочая частота — до 3 МГц;
• сопротивление контактов с серебряным покрытием — не более 0,75 МОм;
• сопротивление изоляции в нормальных условиях — не менее 1000 МОм;
• выдерживаемая синусоидальная вибрация — от 1 до 10000 Гц;
• механические удары — до 5000 м/с²;
• рабочий диапазон температур — от минус 60 до плюс 100 °C, смена до плюс 180 °C;
• число циклов соединения — до 500;
• герметичность при пониженном давлении — до 1,3·10⁻⁴ Па.

Применение

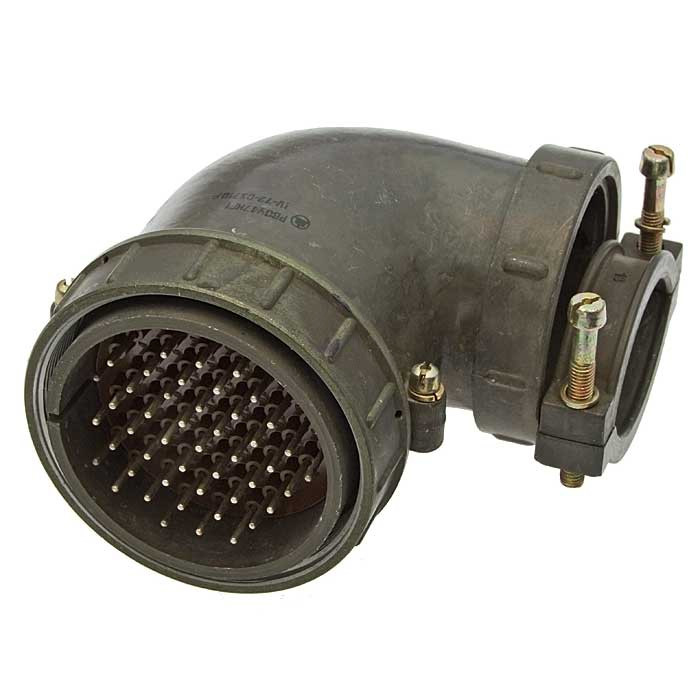

Благодаря сочетанию теплостойкости, вибростойкости и устойчивости к механическим нагрузкам разъём 2РТ55У35НГ3-А востребован в промышленных и специальных системах, где требуется надёжное соединение электрических цепей с неэкранированным кабелем. Угловой патрубок кабельной части («У» в обозначении) облегчает монтаж в стеснённых условиях и позволяет рационально укладывать кабель.

Изделие рассчитано на эксплуатацию при температурах от минус 60 до плюс 100 °C со сменой до плюс 180 °C, что делает его пригодным для условий с выраженными перепадами температур. Выдерживаемые вибрации в диапазоне от 1 до 10000 Гц и механические удары до 5000 м/с² подтверждают применимость разъёма в системах, подверженных интенсивным динамическим воздействиям.

Краткое резюме

2РТ55У35НГ3-А — теплостойкая кабельная вилка серии 2РТ с 35 контактами преимущественного диаметра 3,5 мм, рассчитанная на ток до 40 А на контакт и напряжение до 700 В. Она предназначена для соединения электрических цепей неэкранированным кабелем, отличается стойкостью к вибрациям, ударам и температурным перепадам, а также герметичностью при пониженном давлении до 1,3·10⁻⁴ Па.
