Назначение

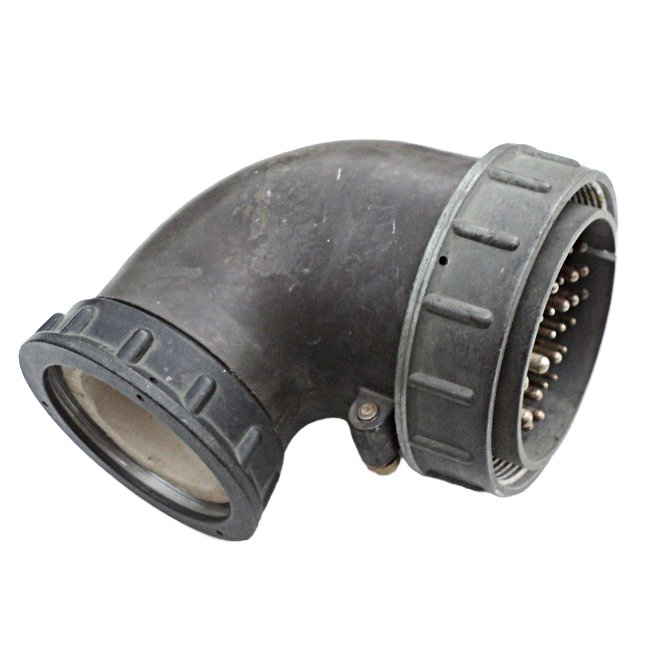

Соединитель 2РТ55У31ЭГ3-А относится к типу соединителей 2РТ-А и представляет собой кабельную вилку. Изделие предназначено для использования в электрических цепях, в том числе в радиоэлектронной и радиотехнической аппаратуре. Основная функция соединителя — обеспечение надёжного электрического соединения при различных механических и климатических воздействиях.

Кабельная вилка применяется там, где требуется стабильная передача сигнала и питания между отдельными блоками и узлами аппаратуры. Конструкция рассчитана на эксплуатацию в составе ответственных устройств, к которым предъявляются повышенные требования по надёжности и устойчивости к внешним воздействиям.

Подтверждённые особенности

Ниже перечислены технические параметры и условия эксплуатации соединителя, указанные в его описании.

Основные электрические параметры

• Частота: до 3 МГц.
• Рабочий ток на контакт: не менее 0,2 А.
• Напряжение: не более 700 В.

Сопротивление электрического контакта при покрытии серебром

• 1,5 мм: не более 2,5 мОм.
• 2,5 мм: не более 1 мОм.
• 3,5 мм: не более 0,75 мОм.
• 5,5 мм: не более 0,3 мОм.
• 9 мм: не более 0,15 мОм.

Сопротивление изоляции и ресурс

• Сопротивление изоляции: не менее 1000 МОм.
• Число сочленений-расчленений: до 500.
• Минимальная наработка: не менее 1000 часов.
• Минимальный срок сохраняемости: до 20 лет.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур и при интенсивных механических нагрузках. Температурный диапазон эксплуатации составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

По вибрационным нагрузкам изделие выдерживает воздействие в диапазоне частот от 1 Гц до 1000 Гц с амплитудой ускорения до 100 метров на секунду в квадрате. Ударные нагрузки: одиночного действия — до 10 000 метров на секунду в квадрате, многократного действия — до 1500 метров на секунду в квадрате.

Перечисленные параметры подтверждают устойчивость соединителя к механическим повреждениям и неблагоприятным климатическим условиям, что важно при эксплуатации в составе аппаратуры, работающей в сложных условиях.

Применение

Благодаря своим характеристикам соединитель 2РТ55У31ЭГ3-А востребован в следующих областях:

• Радиоэлектронные устройства.
• Контрольно-измерительные приборы.
• Аппаратура общего назначения.

В указанных областях соединитель обеспечивает надёжное соединение электрических цепей и сохраняет работоспособность при механических и климатических воздействиях. Тип соединителей 2РТ-А, к которому относится данная модель, рассчитан на длительную эксплуатацию и устойчивость к внешним факторам.

Краткие итоги

1. Изделие представляет собой кабельную вилку типа 2РТ-А.
2. Рабочие параметры: частота до 3 МГц, ток на контакт не менее 0,2 А, напряжение не более 700 В.
3. Сопротивление изоляции — не менее 1000 МОм.
4. Ресурс: до 500 сочленений-расчленений, наработка не менее 1000 часов, срок сохраняемости до 20 лет.
5. Эксплуатация возможна при температуре от минус 60 до плюс 100 градусов Цельсия, а также при вибрационных и ударных нагрузках указанных уровней.
