Назначение соединителя 2РТ55У23НШ1-А

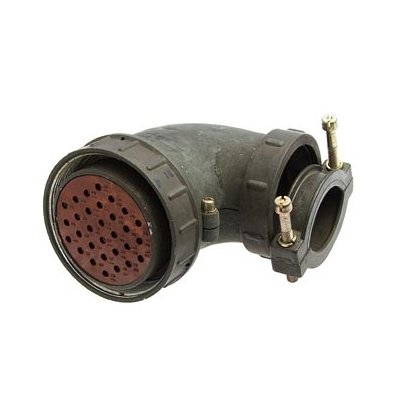

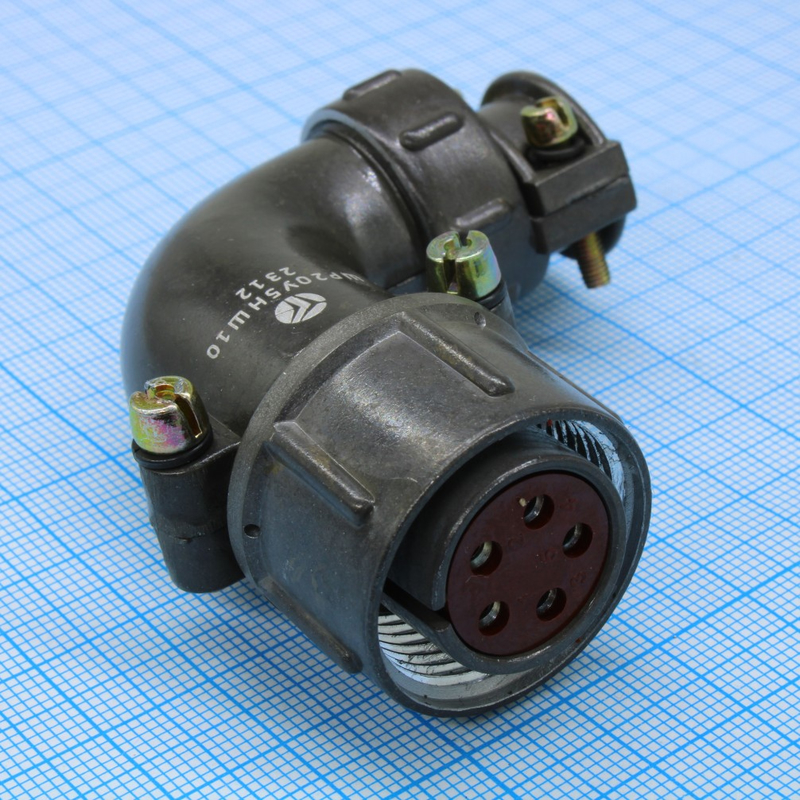

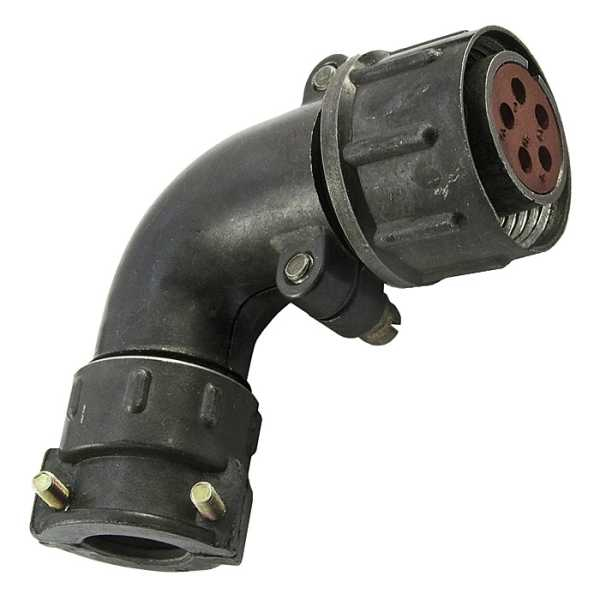

Розетка кабельная угловая 2РТ55У23НШ1-А (артикул 4882, категория 2РТ5) представляет собой часть цилиндрического электрического соединителя нормальных габаритов. Такие соединители предназначены для работы в электрических цепях с частотой до 3 МГц и применяются в радиоэлектронной и радиотехнической аппаратуре в качестве соединителей общего назначения.

Конструктивно соединитель состоит из двух ответных частей — вилки и розетки. Каждая из них может быть выполнена как приборной (блочной), монтируемой на корпус прибора, так и кабельной, закрепляемой на конце кабеля. Данный товар — кабельная розетка углового исполнения: кабель подходит к корпусу соединителя под углом, что удобно при ограниченном пространстве за панелью прибора и позволяет укладывать жгут без резких перегибов.

Основная функция изделия — обеспечение надёжного соединения и быстрого разъединения электрических цепей в различных электронных устройствах. Угловое исполнение востребовано там, где прямой вывод кабеля невозможен или неудобен по условиям монтажа.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для соединителей типа 2РТ55У23НШ1-А. Значения, зависящие от конкретного контакта или условий применения, приведены в том виде, в каком они указаны в описании.

• Тип соединителя: негерметичный, климатическое исполнение УХЛ.
• Условный размер корпуса: 55.
• Общее количество контактов: 23.
• Распределение контактов по диаметрам: 16 контактов диаметром 1,5 мм, 2 контакта диаметром 2,5 мм, 3 контакта диаметром 3,5 мм, 2 контакта диаметром 5,5 мм.
• Материал контактов: серебро и никель.
• Сопротивление контактов: зависит от диаметра контакта, обычно не превышает нескольких миллиом.
• Максимальная токовая нагрузка на одиночный контакт: зависит от диаметра контакта.
• Максимальная общая токовая нагрузка: обычно не превышает 503 А для аналогичных моделей.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Количество сочленений и расчленений: 500.
• Минимальная наработка: 1000 часов.

Указанные параметры характеризуют изделие как многофункциональный соединитель с контактами разных типоразмеров в одном корпусе, что позволяет коммутировать в одном разъёме цепи с различными токами и сечениями проводов.

Условия эксплуатации

Соединители рассчитаны на работу в жёстких условиях. В описании прямо указаны следующие воздействующие факторы: синусоидальная вибрация, механические удары, пониженное и повышенное давление, а также широкий диапазон температур. Климатическое исполнение УХЛ соответствует эксплуатации в умеренном и холодном климате.

Исполнение соединителя — негерметичное, поэтому при монтаже следует учитывать, что изделие не предназначено для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты.

Применение и монтаж

Розетка кабельная угловая 2РТ55У23НШ1-А применяется в составе соединителей общего назначения в радиоэлектронной и радиотехнической аппаратуре. Типовые сценарии использования:

1. Коммутация межблочных и внутриблочных цепей в приборах, где требуется 23 контакта различных диаметров.
2. Подключение кабельных жгутов к блочным (приборным) частям соединителя при ограниченном месте за панелью.
3. Организация разъёмного соединения, которое в процессе эксплуатации многократно сочленяется и расчленяется — ресурс составляет 500 циклов.
4. Работа в цепях с частотой до 3 МГц и амплитудным напряжением до 850 В.

При монтаже угловая кабельная розетка ответствует вилке соответствующего типоразмера; ответная часть может быть как кабельной, так и приборной. Перед установкой рекомендуется проверить соответствие числа и диаметров контактов требованиям конкретного устройства, поскольку разные диаметры рассчитаны на разные токовые нагрузки.

Для сохранения заявленных характеристик — сопротивления изоляции не менее 5000 МОм и сопротивления контактов в пределах нескольких миллиом — следует содержать контактные поверхности в чистоте и не допускать их механического повреждения при сочленении.

Комплектация и идентификация

Наименование: 2РТ55У23НШ1-А РОЗЕТКИ КАБЕЛЬНЫЕ УГЛОВЫЕ. Артикул: 4882. Категория: 2РТ5. Сведения о производителе, стране производства, сертификатах, гарантии и комплектации поставки в предоставленных данных отсутствуют и в настоящем описании не указываются. Заполненные характеристики VirtueMart для данного товара также отсутствуют.
