Назначение

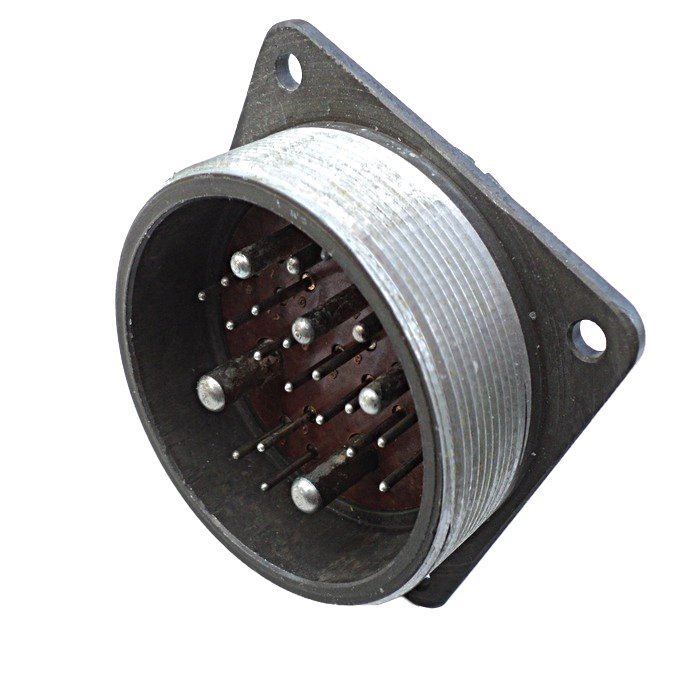

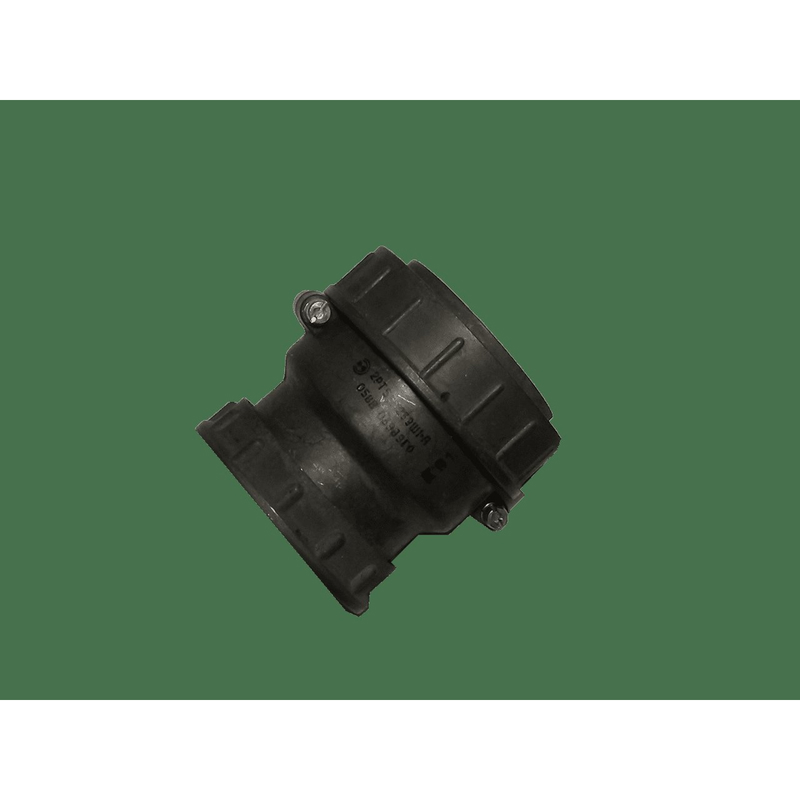

Вилка 2РТ55ПК23ЭШ1-А (артикул 4880) входит в состав соединителей типа 2РТ — цилиндрических электрических соединителей нормальных габаритов. Такие соединители широко применяются в электрических цепях для подключения приборов и кабелей, а также в радиоэлектронной и радиотехнической аппаратуре при объёмном монтаже.

Данная вилка предназначена для эксплуатации в составе экранированных кабельных сборок: конструктивное исполнение предусматривает прямой патрубок и исполнение под экранированный кабель. Изделие относится к негерметичным соединителям климатического исполнения УХЛ.

Конструктивные особенности

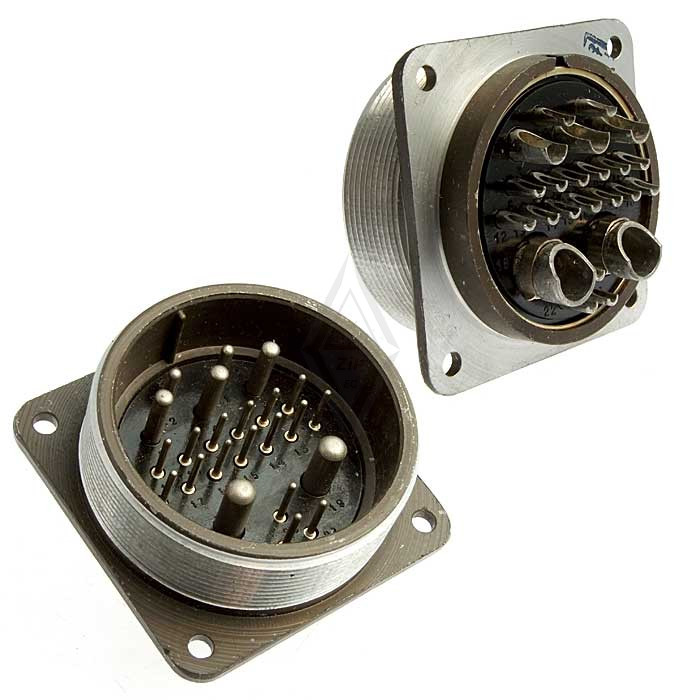

Вилка 2РТ55ПК23ЭШ1-А имеет 23 контакта различного диаметра, что позволяет использовать её для коммутации цепей с разными токами в пределах одного соединителя. Контакты выполнены с покрытием из серебра или никеля.

• 16 контактов диаметром 1,5 мм;
• 2 контакта диаметром 2,5 мм;
• 3 контакта диаметром 3,5 мм;
• 2 контакта диаметром 5,5 мм.

Соединитель относится к типу 2РТ55 — цилиндрический, нормальных габаритов. Исполнение «П» обозначает прямой патрубок, исполнение «Э» — применение с экранированным кабелем.

Технические характеристики

Токовая нагрузка

Максимальная токовая нагрузка на одиночный контакт зависит от его диаметра:

• для контактов диаметром 1,5 мм — 9 А;
• для контактов диаметром 2,5 мм — 22 А;
• для контактов диаметром 3,5 мм — 45 А;
• для контактов диаметром 5,5 мм — 90 А.

Общая максимальная токовая нагрузка на соединитель — не более 503 А.

Электрические параметры

• Сопротивление контакта диаметром 1,5 мм с серебряным покрытием — не более 2,5 мОм;
• сопротивление контакта диаметром 2,5 мм с серебряным покрытием — не более 1 мОм;
• сопротивление контакта диаметром 3,5 мм с серебряным покрытием — не более 0,75 мОм;
• сопротивление контакта диаметром 5,5 мм с серебряным покрытием — не более 0,3 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• амплитудное значение напряжения цепи — не более 850 В.

Ресурс и надёжность

Количество сочленений-расчленений составляет 500 циклов, минимальная наработка — 1000 часов. Эти показатели определяют ресурс изделия при соблюдении условий эксплуатации.

Условия эксплуатации

Вилка рассчитана на работу в жёстких условиях, характерных для радиоэлектронной и радиотехнической аппаратуры:

• температурный диапазон — от минус 60 до плюс 60 градусов Цельсия;
• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g);
• механический удар: одиночный — до 5000 метров на секунду в квадрате (500 g), многократный — до 350 метров на секунду в квадрате (35 g);
• пониженное атмосферное давление — до 1,3 умноженное на 10 в минус четвёртой степени Паскаля (1,3 умноженное на 10 в минус шестой степени миллиметра ртутного столба).

Климатическое исполнение УХЛ и негерметичная конструкция подразумевают применение в отапливаемых и неотапливаемых помещениях, где указанные параметры среды не превышаются.

Применение

Вилка 2РТ55ПК23ЭШ1-А применяется в электрических цепях для подключения приборов и кабелей, в радиоэлектронной и радиотехнической аппаратуре при объёмном монтаже. Благодаря сочетанию контактов разных диаметров и высоким допустимым токам она подходит для сборки многожильных экранированных кабельных соединений, где требуется передача как слаботочных сигналов, так и питания с большой токовой нагрузкой. Совместно с ответной частью соответствующего типа соединителя 2РТ вилка обеспечивает разъёмное соединение с нормированным переходным сопротивлением и ресурсом до 500 сочленений.
