Назначение соединителя 2РТ55П6ЭГ6-А

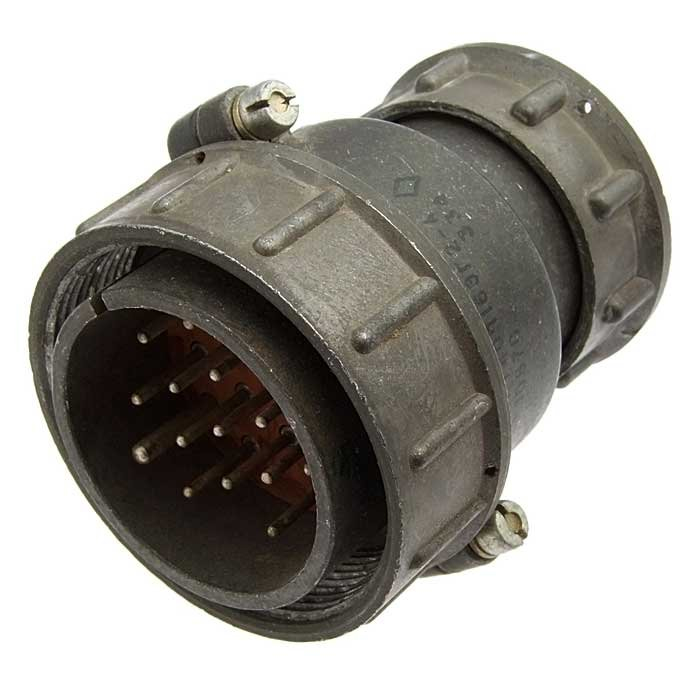

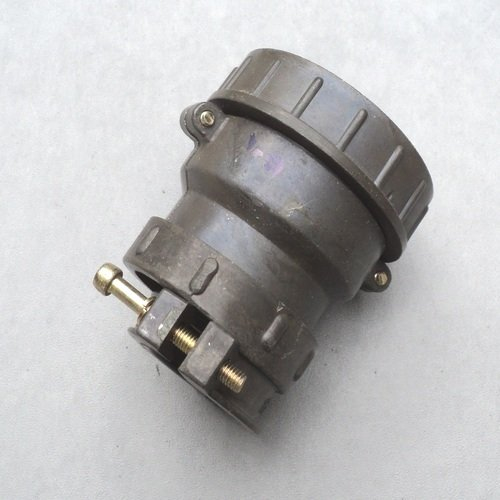

2РТ55П6ЭГ6-А — кабельная вилка из серии цилиндрических соединителей 2РТ. Такие разъёмы предназначены для ручного соединения цилиндрических контактов: оператор вручную сочленяет и расчленяет ответные части, без применения специального инструмента.

Изделие относится к категории 2РТ5 и выпускается по техническим условиям ОСТ В 110121-91, ГЕ0. Соединители этой серии рассчитаны как на внутренний, так и на наружный монтаж и допускают работу в различных климатических условиях.

Обозначение «вилка кабельная» указывает на исполнение, при котором разъём устанавливается на кабельную часть соединения. При этом в приборной части вилка или розетка могут обозначаться наоборот, что важно учитывать при подборе ответной части.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для соединителя 2РТ55П6ЭГ6-А:

• Количество контактов — 6.
• Рабочее напряжение — до 700 В.
• Максимальная токовая нагрузка на одиночный контакт — от 10 до 200 А в зависимости от диаметра контакта.
• Тип соединения — резьбовое.
• Способ монтажа — как на кабель, так и на прибор.
• Условный размер корпуса — 55.
• Технические условия — ОСТ В 110121-91, ГЕ0.
• Категория — 2РТ5.

Резьбовое соединение обеспечивает механическую фиксацию сочленённых частей и устойчивость контакта к вибрационным и другим механическим воздействиям. Шесть контактов позволяют передавать несколько независимых цепей через один разъём.

Диапазон токовой нагрузки от 10 до 200 А определяется диаметром применяемых контактов, поэтому фактическая допустимая нагрузка зависит от конкретного исполнения контактной пары. Рабочее напряжение до 700 В задаёт область применения по электрическим параметрам.

Область применения

Соединители серии 2РТ широко используются в электронных и электрических устройствах, где требуется надёжное и прочное соединение. Они применяются как в приборной части, так и в кабельной части соединения.

Благодаря возможности внутреннего и наружного монтажа и работе в различных климатических условиях такие вилки востребованы в оборудовании, где соединение должно выдерживать значительные токи и механические нагрузки. Условный размер корпуса 55 и шесть контактов делают разъём пригодным для силовых и сигнальных цепей в составе комплексных устройств.

Указания по подбору и монтажу

Для сочленения с вилкой 2РТ55П6ЭГ6-А требуется ответная часть серии 2РТ с соответствующим условным размером корпуса 55 и шестью контактами. Поскольку в кабельном исполнении обозначения вилки и розетки могут отличаться от приборного, при заказе следует ориентироваться на фактическое исполнение и назначение части соединения.

1. Убедитесь в совпадении числа контактов — 6.
2. Проверьте соответствие условного размера корпуса — 55.
3. Уточните диаметр контактов, от которого зависит допустимый ток — от 10 до 200 А.
4. Оцените рабочие параметры цепи по напряжению — до 700 В.
5. Учтите способ монтажа: на кабель или на прибор.

Монтаж выполняется вручную, соединение фиксируется резьбой. Перед эксплуатацией следует убедиться, что условия работы соответствуют техническим условиям ОСТ В 110121-91, ГЕ0.

Маркировка и категория

Соединители, выпущенные в 2007 году, имеют обозначение «вилка кабельная», что указывает на их категорию и год выпуска. Артикул изделия — 4879, категория — 2РТ5. Изготовитель в предоставленных данных не указан.
