Назначение соединителя 2РТ55П35НГ3

Соединитель 2РТ55П35НГ3 представляет собой кабельную вилку серии 2РТ, предназначенную для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Изделие применяется как для внутренней, так и для наружной установки при условии защиты от пыли и воды.

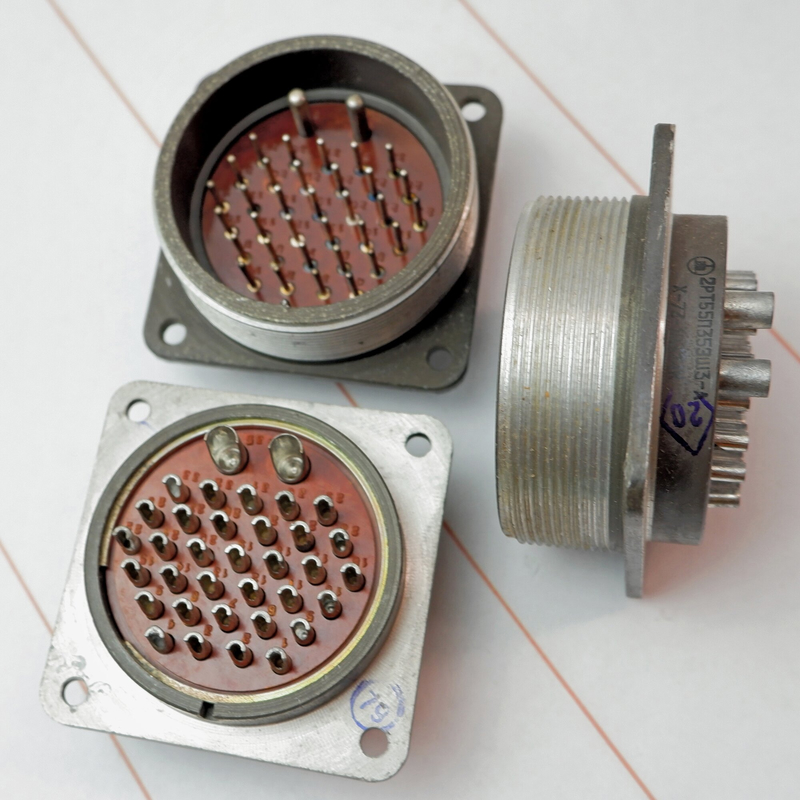

Вилка служит ответной частью соединителей серии 2РТ и обеспечивает механическое и электрическое соединение кабельных линий, передачу сигналов и питающего напряжения между блоками, приборами и кабельными сборками. Артикул изделия — 4871, категория — 2РТ5.

Расшифровка обозначения 2РТ55П35НГ3

Обозначение изделия построено по стандартной схеме и содержит полную информацию о конструкции соединителя. Ниже приведены подтверждённые значения каждого элемента маркировки.

• Тип соединителя — 2РТ.
• Условный размер корпуса — 55.
• Конструктивное исполнение — П, то есть с прямым патрубком.
• Количество контактов — 35, из них 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм.
• Вид гайки патрубка — Н, для неэкранированного кабеля.
• Вид контактов — Г, вилка.

Подтверждённые технические характеристики

Ключевые электрические параметры соединителя определяются свойствами его контактной системы. Сопротивление контакта нормируется отдельно для разных типов контактов, что связано с их различающимся диаметром и назначением.

• Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление контакта диаметром 3,5 мм — не более 0,75 мОм.
• Рабочее напряжение — до 850 В.
• Рабочая частота передаваемого тока — до 3 МГц.
• Максимальная токовая нагрузка на одиночный контакт — приводится в таблице технических характеристик изготовителя.

Наличие двух контактов увеличенного диаметра 3,5 мм наряду с 33 контактами диаметром 1,5 мм позволяет использовать одну и ту же вилку как для передачи сигнальных цепей, так и для подключения цепей с повышенной токовой нагрузкой. Меньшее значение переходного сопротивления у контактов 3,5 мм обеспечивает снижение потерь и нагрева в силовых линиях.

Конструктивные особенности и применение

Исполнение П с прямым патрубком определяет направление ввода кабеля в корпус вилки и удобство компоновки жгута при монтаже. Гайка патрубка типа Н рассчитана на неэкранированный кабель, что упрощает разделку и крепление кабеля в полевых и стационарных условиях.

Вилка 2РТ55П35НГ3 используется в составе кабельных соединений приборов, пультов, блоков и стоек, где требуется быстрая стыковка и последующее разъединение без пайки отдельных проводов. Благодаря широкому диапазону рабочего напряжения и возможности наружной установки с защитой от пыли и воды соединитель применим в аппаратуре, работающей в сложных условиях эксплуатации.

1. Подготовка кабеля — разделка токопроводящих жил под 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм.
2. Монтаж жил в контактную часть вилки согласно схеме соединений.
3. Закрепление кабеля в патрубке с помощью гайки типа Н.
4. Стыковка вилки с ответной частью соединителя и проверка сопротивления контактов.

При эксплуатации следует учитывать, что защита от пыли и воды обеспечивается только при полностью состыкованном соединении и правильной заделке кабеля в патрубке. Превышение рабочего напряжения 850 В и частоты 3 МГц не допускается. Токовая нагрузка на каждый одиночный контакт не должна превышать значение, установленное изготовителем для соответствующего диаметра контакта.
