Назначение

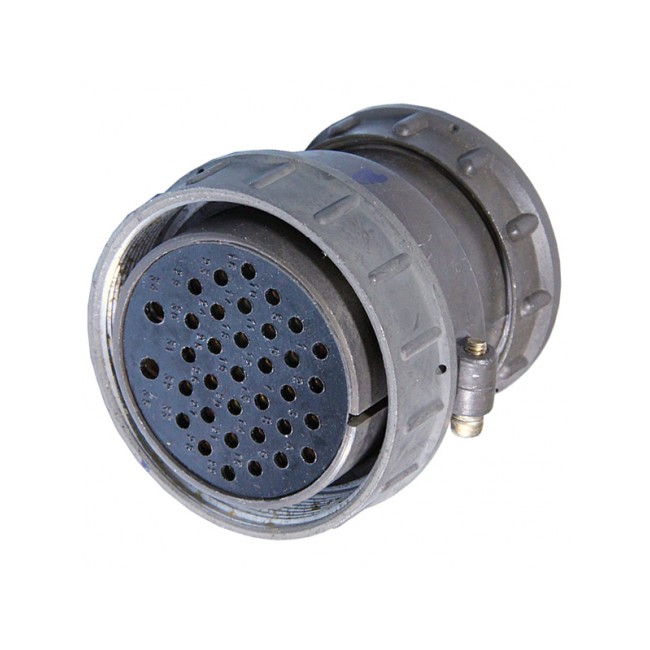

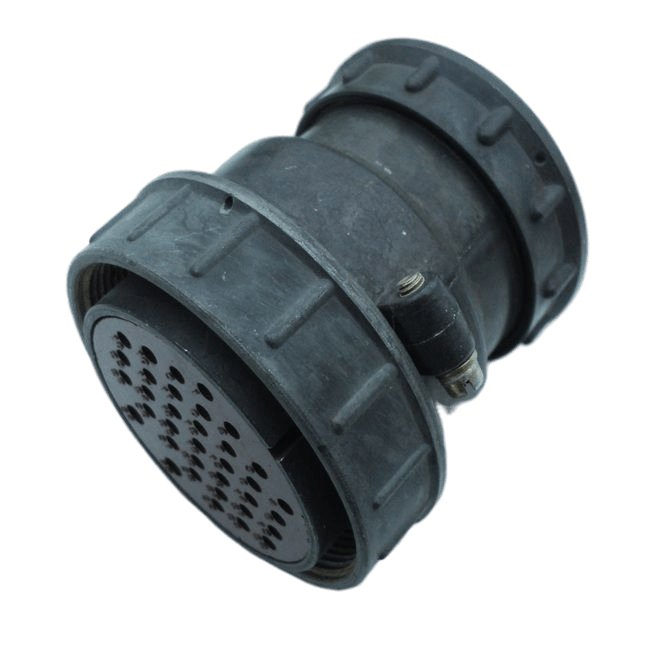

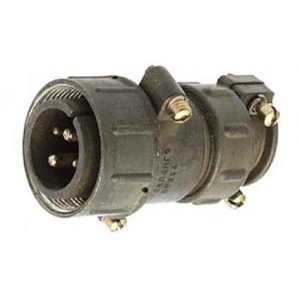

Кабельная розетка 2РТ55П35ЭШ3-А предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Изделие применяется для коммутации электрических соединений в составе соединителей, состоящих из вилки и розетки. Розетка может эксплуатироваться как внутри помещений, так и снаружи при условии защиты от пыли и воды.

Конструктивно розетка относится к негерметичным соединителям климатического исполнения УХЛ. Сочленение с ответной частью осуществляется резьбовым способом с одношпоночной поляризацией корпусов, что обеспечивает правильное взаимное ориентирование и надёжную фиксацию. Артикул изделия — 4876, категория — 2РТ5.

Технические характеристики

• Количество контактов: 35, из них 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм.
• Максимальная токовая нагрузка на одиночный контакт: 8 А для контактов диаметром 1,5 мм и 40 А для контактов диаметром 3,5 мм.
• Общая максимальная токовая нагрузка: не более 344 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: 1000 часов.
• Синусоидальная вибрация: диапазон частот 1–5000 Гц, ускорение 300 м/с² (30 g).
• Материал контактов: серебро или никель.
• Тип соединителя: негерметичный, климатическое исполнение УХЛ.

Применение

Розетки данного типа широко используются в различных электро-, радио- и контрольно-измерительных приборах. Они входят в состав соединителей, которые могут быть как блочными (приборными), так и кабельными. Кабельное исполнение розетки 2РТ55П35ЭШ3-А предполагает её монтаж на кабеле, тогда как ответная часть обычно устанавливается на приборном корпусе.

Благодаря большому числу контактов и дифференциации по диаметрам (1,5 мм и 3,5 мм) обеспечивается возможность передачи как сигнальных цепей, так и цепей с повышенной токовой нагрузкой. Контакты из серебра или никеля обеспечивают стабильное переходное сопротивление и износостойкость при многократных сочленениях.

Ответная часть

Ответной частью для розетки кабельной 2РТ55П35ЭШ3-А является вилка приборная, например, типа ШР55П35ЭШ3. Сочленение производится резьбовым способом с одношпоночной поляризацией корпусов, что исключает неправильное подключение.

Условия эксплуатации

Изделие рассчитано на эксплуатацию в нормальных климатических условиях, при этом допускается использование снаружи при обеспечении защиты от пыли и воды. Сопротивление изоляции не менее 5000 МОм гарантирует надёжную электрическую изоляцию цепей. Вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30 g) не нарушают работоспособность соединителя. Минимальная наработка составляет 1000 часов, а количество сочленений-расчленений достигает 500 циклов.
