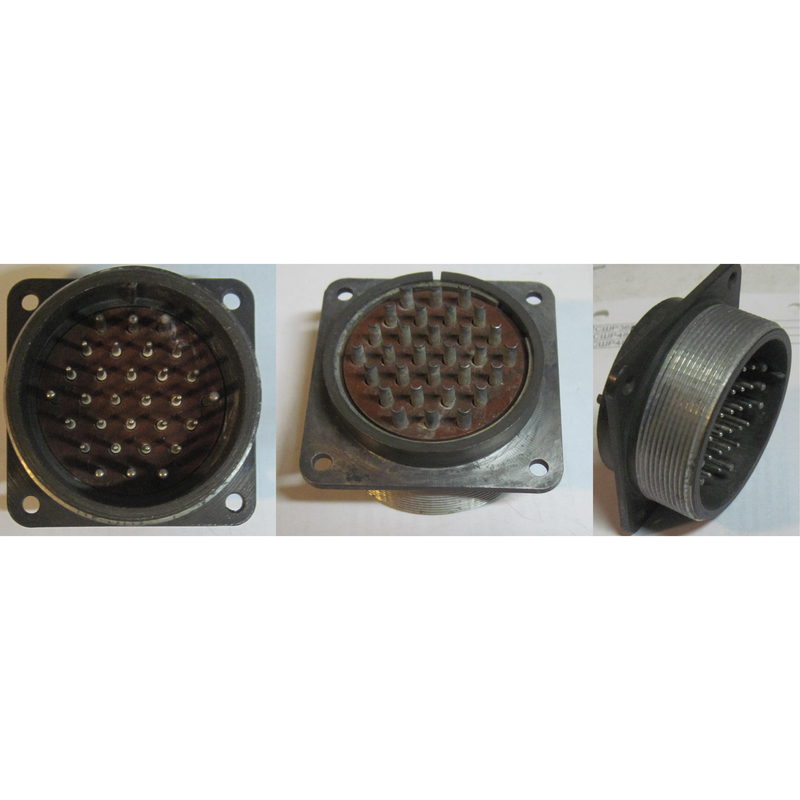

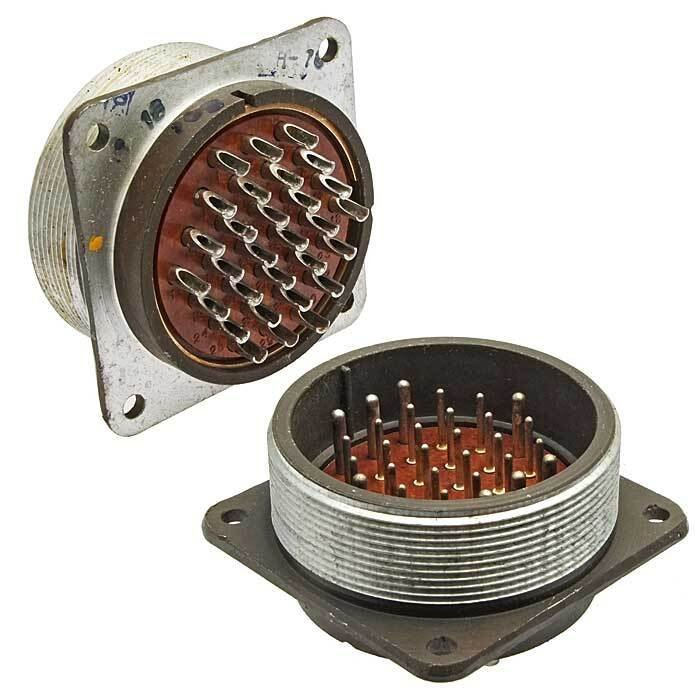

2РТ55П35ЭШ3-А

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТ55П35ЭШ3-А

2РТ55П35ЭШ3-А — это кабельная розетка низкочастотного цилиндрического разъема серии 2РТ, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Основные характеристики

Разъем имеет 35 контактов: 33 шт. диаметром 1,5 мм и 2 шт. диаметром 3,5 мм. Максимальная токовая нагрузка на контакт — 8 А для Ø1,5 мм и 40 А для Ø3,5 мм, общая нагрузка до 344 А, сопротивление контакта не более 2,5 мОм и 0,75 мОм соответственно.

Работает при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц в цепях постоянного и переменного тока. Сопротивление изоляции — не менее 5000 МОм, материал контактов — серебро или никель.

Климатическое исполнение и надежность

Соединитель негерметичный, климатика УХЛ (или УХЛ2), для внутреннего монтажа, с возможностью наружного при защите от дождя, пыли и солнца. Температурный диапазон: от -60°C до +60°C, выдерживает пониженное давление до 1,3×10⁻⁴ Па.

Количество сочленений-расчленений — 500, наработка — минимум 1000 часов. Устойчив к вибрации (1–5000/10000 Гц, до 300 м/с²), ударам (до 5000 м/с² одиночный, 350 м/с² многократный).

Расшифровка обозначения

2РТ — тип соединителя, 55 — условный размер корпуса, П — конструктивное исполнение приборной части (без патрубка), 35 — количество контактов, ЭШ3 — экранированный кабель с гайкой, А — модификация.

Сочленяется с вилками 2РТ, 2РТТ или 2РТ-А по соответствующим ТУ.

Описание

Назначение

2РТ55П35ЭШ3-А — это кабельная розетка низкочастотного цилиндрического разъёма серии 2РТ. Изделие предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Розетка применяется в составе разъёмных соединений, где требуется передача сигналов и питающих напряжений по большому числу независимых цепей одновременно.

Разъём относится к типу цилиндрических низкочастотных соединителей и рассчитан на работу в цепях постоянного и переменного тока. Благодаря комбинированной контактной системе он позволяет коммутировать как слаботочные сигнальные линии, так и цепи с повышенным током.

Основные характеристики

Розетка имеет 35 контактов, из которых 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм. Такая комбинация даёт возможность одновременно передавать множество сигналов и подавать питание по усиленным линиям.

Количество контактов: 35 (33 шт. диаметром 1,5 мм и 2 шт. диаметром 3,5 мм).
Максимальная токовая нагрузка на контакт: 8 А для контактов диаметром 1,5 мм и 40 А для контактов диаметром 3,5 мм.
Общая токовая нагрузка: до 344 А.
Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм.
Рабочее напряжение: до 850 В (амплитудное значение).
Рабочая частота: до 3 МГц.
Сопротивление изоляции: не менее 5000 МОм.
Материал контактов: серебро или никель.

Климатическое исполнение и условия эксплуатации

Соединитель негерметичный и выпускается в климатическом исполнении УХЛ (или УХЛ2). Он предназначен для внутреннего монтажа; наружное применение возможно при условии защиты от дождя, пыли и солнца.

Температурный диапазон работы — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Изделие выдерживает пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Паскаля.

Количество сочленений-расчленений: 500.
Наработка: не менее 1000 часов.
Устойчивость к вибрации: диапазон от 1 до 5000 или до 10000 Гц при ускорении до 300 метров на секунду в квадрате.
Устойчивость к ударам: одиночный удар до 5000 метров на секунду в квадрате, многократный — до 350 метров на секунду в квадрате.

Расшифровка обозначения

Обозначение 2РТ55П35ЭШ3-А читается по элементам:

2РТ — тип соединителя.
55 — условный размер корпуса.
П — конструктивное исполнение приборной части (без патрубка).
35 — количество контактов.
ЭШ3 — экранированный кабель с гайкой.
А — модификация.

Совместимость и применение

Розетка сочленяется с вилками 2РТ, 2РТТ или 2РТ-А в соответствии с соответствующими техническими условиями. Это обеспечивает взаимозаменяемость и удобство при построении кабельных сборок и приборных соединений.

Типовое применение — электро- и радиоаппаратура, где требуется компактное многоконтактное соединение с раздельными силовыми и сигнальными цепями. Комбинированные контакты разных диаметров позволяют использовать одну розетку и для передачи слаботочных сигналов, и для питания нагрузки по усиленным контактам, что сокращает число отдельных разъёмов в изделии.
