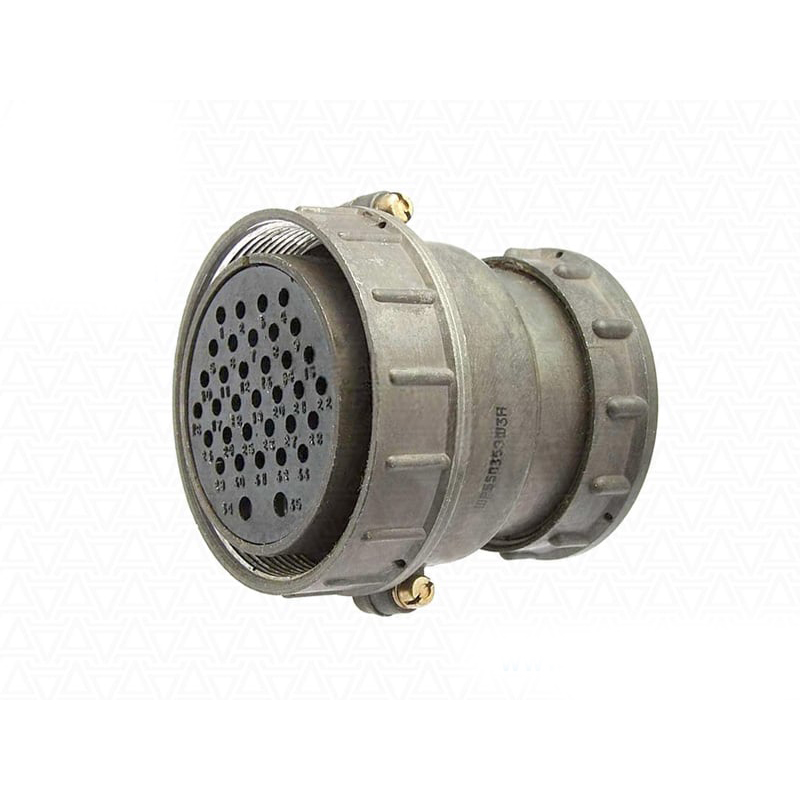

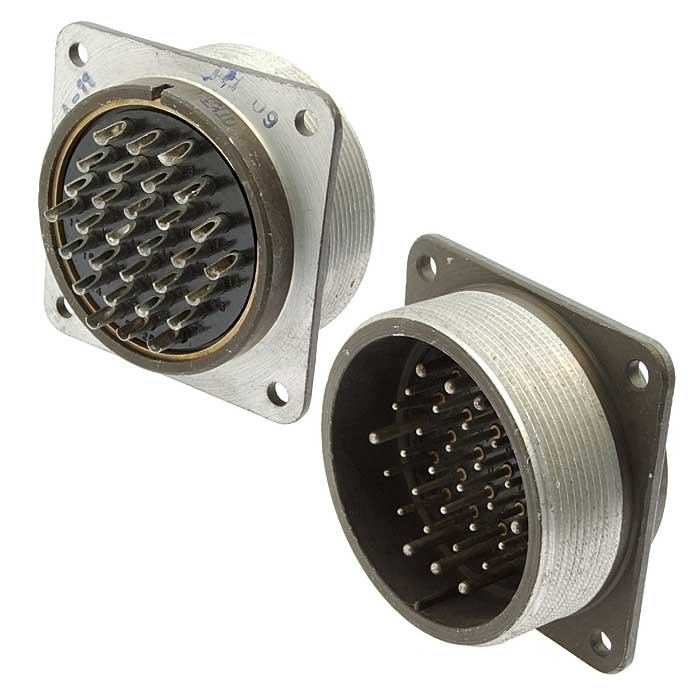

2РТ55П35ЭШ3: многоконтактный цилиндрический разъём для ответственных электрических соединений

Разъём 2РТ55П35ЭШ3 применяется для формирования надёжных разъёмных соединений в электрических цепях промышленного, специального и измерительного оборудования. Исполнение с 35 контактами позволяет одновременно передавать сигналы управления, питание маломощных цепей и более высокий ток по выделенным силовым контактам.

Конструкция серии 2РТ ориентирована на эксплуатацию в условиях вибрации, механических нагрузок и температурных изменений. Соединитель используется при монтаже кабельных жгутов, подключении приборных блоков, шкафов управления, силовых модулей и другого оборудования, где важны фиксированная распайка, механическая прочность и повторяемость соединения.

Контактная группа 2РТ55П35ЭШ3

Ключевая особенность 2РТ55П35ЭШ3 — комбинированная контактная вставка. В соединителе предусмотрено 35 контактов:

• 33 контакта диаметром 1,5 мм;

• 2 контакта диаметром 3,5 мм.

Такое сочетание удобно для систем, в которых требуется объединить в одном разъёме несколько типов электрических цепей. Контакты малого диаметра могут использоваться для дискретных сигналов, цепей датчиков, управления, блокировок и измерения. Два контакта увеличенного диаметра рассчитаны на подключение цепей с более высокой токовой нагрузкой.

Для контактов диаметром 1,5 мм указывается токовая нагрузка до 8 А на одиночный контакт, для контактов диаметром 3,5 мм — до 40 А. Суммарная допустимая нагрузка соединителя — до 344 А при соблюдении требований к распределению тока, сечению проводников, качеству монтажа и условиям отвода тепла.

Технические характеристики

Указанные параметры характеризуют 2РТ55П35ЭШ3 как соединитель для цепей постоянного и переменного тока с напряжением до 850 В. Для переменного тока рабочая частота может достигать 3 МГц — это важно при использовании разъёма не только в силовой, но и в сигнальной части аппаратуры.

Расшифровка обозначения

Маркировка 2РТ55П35ЭШ3 содержит сведения о конструктивном исполнении разъёма:

• 2РТ — серия цилиндрических электрических соединителей;

• 55 — условный размер корпуса;

• П — исполнение приборной части без патрубка;

• 35 — число контактов;

• Э — исполнение, предназначенное для работы с экранированным кабелем;

• Ш — вилка;

• 3 — вариант сочетания контактов в изоляторе.

Индекс исполнения имеет принципиальное значение при подборе ответной части. Для корректного соединения необходимо проверять не только серию и размер корпуса, но и пол разъёма, схему расположения контактов, вариант ключевания, тип кабельного ввода и соответствие распайки электрической документации.

Эксплуатационные особенности

2РТ55П35ЭШ3 рассчитан на применение в оборудовании, подверженном механическим воздействиям. Соединители этого типа выдерживают синусоидальную вибрацию в диапазоне 1–5000 Гц, вибрационные ускорения до 300 м/с², а также одиночные и многократные механические удары. Эти качества делают разъём востребованным в транспортной технике, системах автоматизации, энергетическом оборудовании, измерительных комплексах и аппаратуре специального назначения.

Экранированное исполнение особенно актуально для кабелей, по которым передаются чувствительные управляющие, измерительные или высокочастотные сигналы. Правильно организованное подключение экрана помогает снизить влияние электромагнитных помех и повысить стабильность работы системы. При монтаже важно обеспечить надёжное электрическое соединение экрана с соответствующей частью конструкции, а также исключить натяжение и перегиб кабеля в зоне ввода.

Что проверить перед применением

Перед включением 2РТ55П35ЭШ3 в проект или заменой существующего соединителя рекомендуется сверить:

• соответствие ответной части по серии, размеру корпуса и ключеванию;

• контактную формулу 33 × Ø1,5 мм + 2 × Ø3,5 мм;

• назначение каждого контакта по электрической схеме;

• допустимый ток для каждой цепи, а не только суммарную нагрузку;

• сечение и тип применяемого кабеля;

• необходимость подключения экранирующей оплётки;

• условия эксплуатации по температуре, вибрации, влажности и запылённости;

• качество пайки или другого предусмотренного способа оконцевания проводников.

Разъём 2РТ55П35ЭШ3 подходит для задач, где требуется компактно объединить большое количество сигнальных линий и две силовые цепи в одном цилиндрическом соединителе. Комбинированная контактная группа, допустимое напряжение до 850 В, устойчивость к вибрациям и широкий температурный диапазон делают его практичным решением для сложных электротехнических систем.
