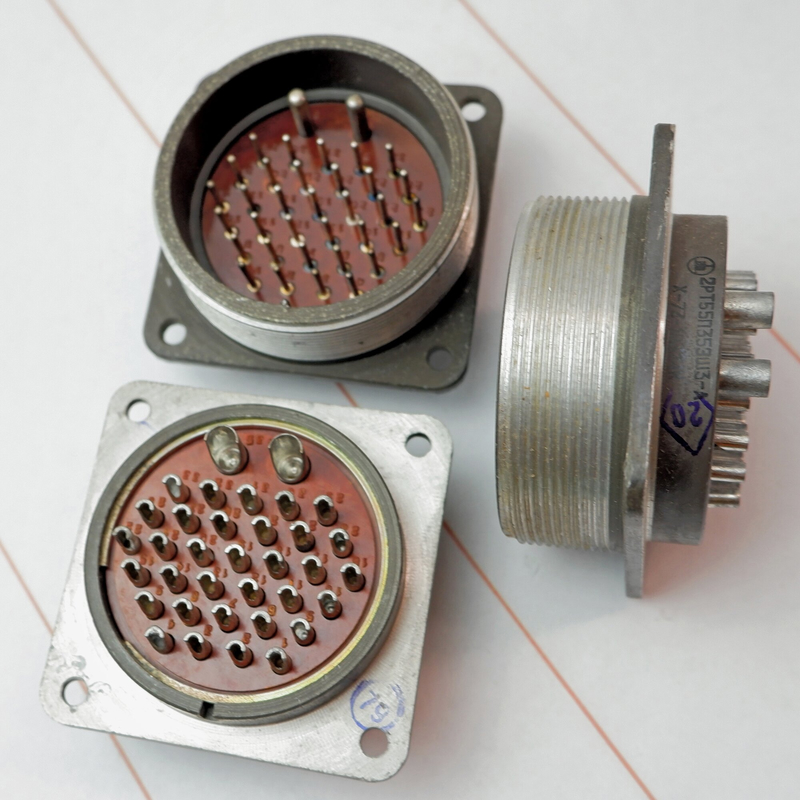

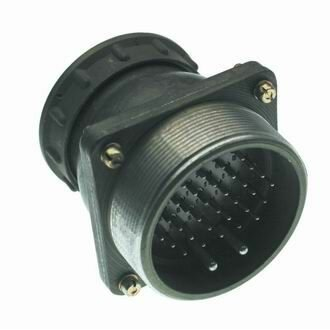

Назначение разъёма 2РТ55П35ЭГ3

Вилка 2РТ55П35ЭГ3 представляет собой многоконтактный электрический разъём, предназначенный для соединения экранированных и неэкранированных кабелей в электрических цепях. Основная функция изделия — обеспечение надёжного электрического контакта между соединяемыми участками цепи при сохранении механической прочности соединения. Разъём применяется в различных отраслях промышленности, включая энергетику, автомобильную промышленность и телекоммуникации, то есть там, где требуется передача сигнала и питания через многофункциональный соединитель.

Вилка имеет прямое исполнение патрубка, что обозначено буквой «П» в маркировке, и предназначена для подключения к розеткам типа ШР55. Такое конструктивное решение позволяет использовать изделие как в составе стационарных установок, так и в мобильных системах, где соединение должно выдерживать вибрацию и повышенные механические нагрузки.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели разъёма. Иных характеристик, помимо перечисленных, для товара с артикулом 4872 не заявлено.

• Количество контактов: 35, из них 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм.
• Максимальная токовая нагрузка: 8 А для контактов диаметром 1,5 мм.
• Максимальная токовая нагрузка: 40 А для контактов диаметром 3,5 мм.
• Общая токовая нагрузка: до 344 А.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Климатическое исполнение: УХЛ, что допускает эксплуатацию в условиях повышенной влажности и запылённости.
• Рабочий диапазон температур: от минус 60 °C до плюс 60 °C.
• Покрытие контактов: никель или серебро, что влияет на проводимость и коррозионную стойкость.

Сочетание разного диаметра контактов позволяет использовать один разъём одновременно для силовых и сигнальных цепей. Контакты диаметром 3,5 мм рассчитаны на повышенный ток, тогда как контакты диаметром 1,5 мм подходят для передачи сигналов и цепей меньшей мощности. Климатическое исполнение УХЛ и широкий температурный диапазон делают изделие пригодным для работы в тяжёлых условиях окружающей среды.

Конструктивные особенности и применение

Конструктивно вилка 2РТ55П35ЭГ3 выполнена с прямым патрубком и рассчитана на стыковку с розетками типа ШР55. Многоконтактное исполнение обеспечивает одновременное подключение большого числа цепей через один узел соединения, что упрощает монтаж и обслуживание кабельных линий. Возможное покрытие контактов никелем или серебром определяет их проводимость и устойчивость к коррозии.

Область применения изделия включает оборудование, где соединение подвергается вибрации и механическим нагрузкам. Разъём подходит для стационарных и мобильных установок, для энергетического оборудования, транспортных систем и телекоммуникационных устройств.

Совместимость и аналоги

Для вилки 2РТ55П35ЭГ3 в качестве аналогов указаны вилка ШР55П35ЭГ3 и вилка ШР55П35ЭГ3Н. Эти разъёмы могут иметь схожие технические характеристики и области применения, что делает их взаимозаменяемыми в некоторых случаях. Перед заменой следует сверять конкретные параметры соединителей.

Краткое резюме

2РТ55П35ЭГ3 — это 35-контактная вилка с прямым патрубком для стыковки с розетками типа ШР55, рассчитанная на рабочее напряжение до 850 В (амплитудное значение) и общую токовую нагрузку до 344 А. Изделие имеет климатическое исполнение УХЛ и рабочий диапазон температур от минус 60 °C до плюс 60 °C, применяется в энергетике, автомобильной промышленности и телекоммуникациях.
