Назначение изделия

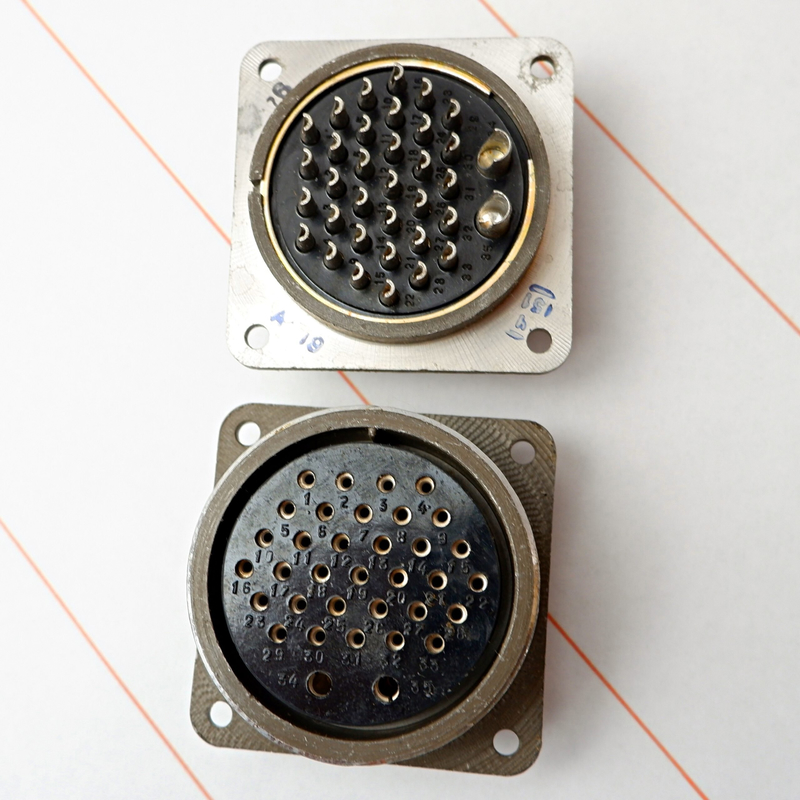

Розетка блочная 2РТ55П35ЭГ3-А — это многоконтактный электрический соединитель (разъём), предназначенный для подключения проводов и кабелей в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РТ5 и применяется в различных отраслях промышленности, включая энергетику и телекоммуникации.

Основное назначение розетки — обеспечение надёжного и стабильного электрического соединения между блоками и модулями аппаратуры. Розетка работает в паре с ответной частью — вилкой соответствующего типа, образуя разъёмное соединение. Исполнение допускает работу как в закрытых помещениях, так и на открытом воздухе при условии защиты от пыли и воды.

Конструкция розетки рассчитана на эксплуатацию в условиях вибраций и физических нагрузок, что делает её пригодной для ответственных применений, где предъявляются повышенные требования к механической прочности и устойчивости к внешним воздействиям.

Подтверждённые технические характеристики

Ниже перечислены характеристики, указанные для данного изделия. Все значения приведены в соответствии с описанием товара.

• Тип соединителя: негерметичный, климатическое исполнение УХЛ.
• Количество контактов: 35, из них 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм.
• Максимальная токовая нагрузка: 8 А для контактов диаметром 1,5 мм и 40 А для контактов диаметром 3,5 мм.
• Общая максимальная токовая нагрузка: до 344 А.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм.
• Температурный диапазон эксплуатации: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Материалы контактов: серебро и никель, что обеспечивает хорошую проводимость и защиту от коррозии.
• Конструктивное исполнение: прямой патрубок (обозначение П), предназначена для экранированных кабелей (обозначение Э).

Пояснения к обозначению

В маркировке изделия заложены конструктивные признаки. Обозначение П указывает на прямой патрубок, а обозначение Э — на применение с экранированными кабелями. Климатическое исполнение УХЛ определяет допустимые условия эксплуатации в умеренном и холодном климате. Индекс 35 в наименовании соответствует количеству контактов.

Область применения и особенности эксплуатации

Разъёмы данного типа широко используются для подключения проводов в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Типичные сферы применения — энергетика, телекоммуникации, а также другие отрасли, где требуется многоконтактное разъёмное соединение с повышенной надёжностью.

Благодаря сочетанию контактов двух диаметров изделие позволяет одновременно коммутировать как слаботочные сигнальные цепи, так и цепи с повышенным током. Контакты диаметром 3,5 мм рассчитаны на ток до 40 А, а контакты диаметром 1,5 мм — на ток до 8 А, что даёт гибкость при проектировании подключений.

Устойчивость к вибрациям и физическим нагрузкам, а также широкий температурный диапазон от минус 60 до плюс 60 градусов Цельсия позволяют применять розетку в жёстких условиях эксплуатации. При использовании на открытом воздухе необходимо обеспечить защиту от пыли и воды, поскольку соединитель выполнен в негерметичном исполнении.

Материалы контактов — серебро и никель — обеспечивают стабильную проводимость и защиту от коррозии, что продлевает срок службы изделия и сохраняет параметры соединения. Высокая надёжность и долговечность делают розетку подходящей для ответственных узлов аппаратуры, к которым предъявляются повышенные требования по механической прочности.

Рекомендации по подбору ответной части

1. Убедитесь, что ответная часть имеет аналогичное количество и типоразмеры контактов: 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм.
2. Проверьте соответствие конструктивного исполнения: прямой патрубок и вариант для экранированных кабелей.
3. Оцените условия эксплуатации: для открытого воздуха требуется дополнительная защита от пыли и воды.
4. Сверьте токовые и температурные режимы работы с указанными значениями для данного изделия.
